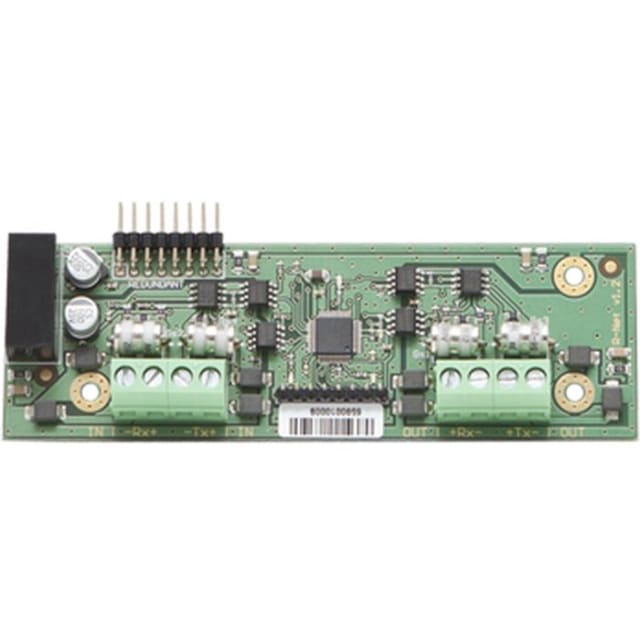

Carte bus externe répétiteur pour centrales Atena 41ECB000

Carte d’extension bus redondant pour centrales Atena et Atena Easy

Cette carte bus externe répétiteur est conçue pour étendre l’architecture de communication des centrales Atena et Atena Easy en mettant en place un réseau série redondant. Elle permet d’interconnecter plusieurs centrales ainsi que des panneaux répétiteurs sur une même infrastructure, avec une ligne de secours destinée à maintenir la continuité de communication en cas de défaut sur le support physique principal.

Réseau redondant pour maintenir la communication entre équipements

L’intérêt principal de cette carte est la création d’un réseau de communication série redondant entre les équipements du système. En pratique, elle ajoute une voie de communication de réserve afin de sécuriser les échanges entre centrales et répétiteurs. Ce fonctionnement est particulièrement adapté aux installations où la remontée des informations et la coordination entre plusieurs points de supervision doivent rester disponibles même en présence d’un incident de liaison.

Compatible avec les centrales et répétiteurs de l’environnement Atena

Cette carte d’accessoire est prévue pour les centrales ATENA et ATENA EASY. Elle s’intègre dans les configurations multi-équipements destinées à relier plusieurs organes de gestion du système, y compris les panneaux répétiteurs compatibles. Elle convient donc aux extensions de réseau sur des installations existantes ou en création, lorsque l’objectif est d’améliorer l’organisation de la communication entre tableaux de contrôle et points de répétition.

Capacité réseau adaptée aux installations multi-centrales

La carte autorise la mise en réseau d’un ensemble pouvant atteindre 64 équipements sur la liaison, avec jusqu’à 32 répétiteurs pris en charge dans l’architecture. Cette capacité la rend pertinente pour les configurations techniques étendues, dans lesquelles plusieurs centrales doivent partager les informations d’état, d’alarme ou de défaut à travers un réseau structuré et hiérarchisé.

Distance de liaison jusqu’à 1000 mètres entre deux cartes

Pour faciliter le déploiement sur site, cette carte accepte une distance maximale de 1000 mètres entre deux cartes du réseau. Cette portée permet de relier des équipements répartis dans différents secteurs d’un bâtiment ou sur plusieurs zones techniques, sans limiter la conception de l’installation à des implantations trop rapprochées. Le raccordement recommandé s’effectue avec un câble à paire torsadée de 0,5 à 2,5 mm², adapté aux besoins de la communication série.

Exigences de compatibilité à vérifier avant intégration

Avant ajout sur une installation, il est important de vérifier la compatibilité de la centrale hôte. La carte est prise en charge avec une carte mère disposant d’un firmware en version 4.2 et supérieure. Cette vérification est utile pour sécuriser l’intégration du module dans l’environnement existant et éviter toute incompatibilité lors de l’extension du réseau de communication.

Module technique pensé pour les extensions de système

Avec une consommation maximale de 500 mA, cette carte d’extension s’adresse aux intégrateurs et mainteneurs qui recherchent un accessoire dédié à l’évolution d’un système Atena. Elle répond à un besoin précis : structurer un réseau de communication redondant entre centrales et répétiteurs, afin d’apporter davantage de souplesse dans l’implantation, la supervision et l’organisation globale du système d’alarme.
