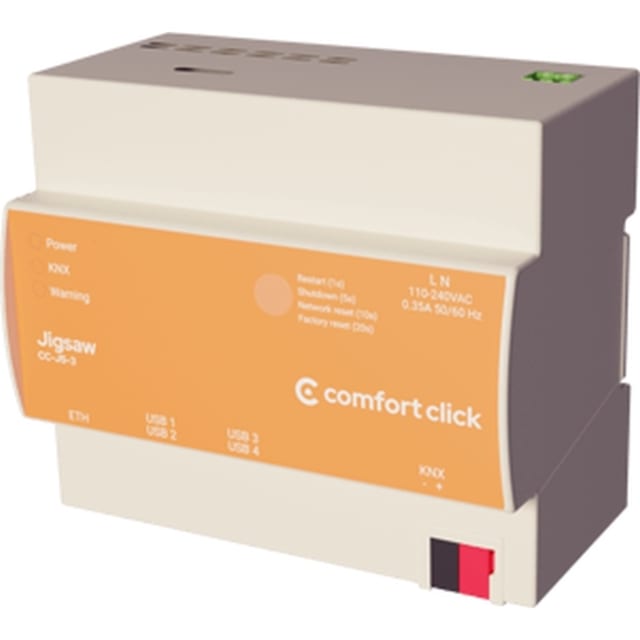

Contrôleur domotique KNX Jigsaw CC-JS-3

Serveur d’automatisation compact pour centraliser une installation KNX

Le ComfortClick Jigsaw CC-JS-3 exécute la plateforme de supervision bOS et centralise les fonctions d’un bâtiment depuis un module sur rail DIN. Il reçoit directement le bus KNX et le réseau Ethernet afin de réunir éclairage, chauffage, protections solaires et autres équipements compatibles dans une interface commune, accessible aux deux utilisateurs inclus dans cette licence.

Processeur quatre cœurs et stockage industriel pour un service continu

Le serveur utilise un processeur ARM 64 bits quatre cœurs à 1,5 GHz, 2 Go de mémoire vive et une carte microSD industrielle de 32 Go. Cette base Linux embarquée est dimensionnée pour l’automatisation et la visualisation locales. Les sauvegardes de projet doivent néanmoins être conservées séparément afin de faciliter une restauration après remplacement ou maintenance.

Interface KNX IP Secure intégrée pour réduire les équipements séparés

L’interface KNX intégrée prend en charge KNX IP Secure, ce qui permet d’accéder au bus et de sécuriser les échanges compatibles sans ajouter une passerelle IP distincte. Les clés, certificats et mots de passe doivent être conservés avec le dossier du projet. La sécurité finale dépend aussi du réseau local, des mises à jour et des droits utilisateurs configurés.

Ethernet Gigabit et quatre ports USB pour étendre les intégrations

Le Jigsaw propose un port Ethernet Gigabit, deux ports USB 2.0 et deux ports USB 3.0. Ces connexions accueillent les interfaces et périphériques explicitement pris en charge par ComfortClick. Avant d’ajouter un adaptateur, il faut vérifier sa compatibilité logicielle et sa consommation, car la présence d’un connecteur USB ne garantit pas automatiquement la prise en charge de chaque protocole.

Boîtier six modules alimenté directement en 100 à 240 V

Le CC-JS-3 occupe six modules DIN et mesure environ 107 × 91 × 62 mm. Son alimentation accepte 100 à 240 V, 50 ou 60 Hz, pour une consommation typique de 5 à 10 W. Le tableau doit conserver l’espace de ventilation nécessaire et séparer correctement la très basse tension KNX des conducteurs secteur selon les règles d’installation.
