Comment changer un fusible sur un tableau électrique ?
Guide sécurité électrique
Comment changer un fusible sur un tableau électrique ?
Un fusible grillé se remplace uniquement hors tension et strictement à l’identique. Avant de rétablir le courant, il faut aussi comprendre s’il a fondu à cause d’une surcharge ponctuelle ou d’un défaut qui doit être réparé.
Réponse immédiate :
Coupez le disjoncteur général, empêchez toute remise sous tension, vérifiez l’absence de tension avec un appareil adapté, retirez seulement le tiroir ou bouchon accessible, puis installez une cartouche de mêmes dimensions, même courant nominal, même tension et même caractéristique. Ne montez jamais un calibre supérieur.
0 voltà confirmer avant
toute manipulation
Identiqueformat, calibre
et caractéristique
1 récidiveon arrête et
on cherche le défaut
Vérifiez d’abord qu’il s’agit bien d’un fusible
Dans le langage courant, « les plombs ont sauté » peut décrire trois situations différentes. Un fusible contient un élément métallique qui fond lors d’une surintensité et doit ensuite être remplacé. Un disjoncteur protège lui aussi contre les surcharges et courts-circuits, mais il possède une manette que l’on peut réarmer après suppression du défaut. Un dispositif différentiel détecte principalement une fuite de courant vers la terre : son déclenchement peut signaler un appareil défectueux ou un problème d’isolement plutôt qu’une surcharge.| Appareil | Indice visible | Après déclenchement | Ce qu’il protège |
|---|---|---|---|
| Coupe-circuit à fusible | Tiroir, bouchon ou cartouche amovible, parfois avec témoin. | La cartouche fondue est remplacée. | La canalisation contre les surintensités. |
| Disjoncteur | Levier marqué I/0 ou ON/OFF. | On le réarme seulement après avoir éliminé la cause. | La canalisation contre surcharge et court-circuit. |
| Différentiel | Levier et bouton de test, sensibilité exprimée en mA. | On recherche une fuite ou un appareil fautif avant réarmement. | Les personnes et l’installation contre certains courants de défaut. |
Ne confondez pas le fusible du tableau et celui d’un appareil. Une chaudière, un variateur, une pompe ou un appareil électronique peut contenir son propre fusible. Sa procédure et sa référence relèvent alors de la documentation du fabricant.
Pourquoi le fusible a-t-il grillé ?
Le fusible n’est pas la panne : il est le dispositif qui a interrompu le courant parce que celui-ci est devenu anormalement élevé. Le remplacer sans chercher la cause peut rétablir temporairement le service, mais ne résout rien si le défaut persiste.
Surcharge
Trop d’appareils simultanés
Plusieurs chauffages, appareils de cuisson ou machines utilisés sur un même circuit peuvent dépasser durablement son courant admissible. Débranchez les charges avant le remplacement.
Court-circuit
Contact direct entre conducteurs
Un câble écrasé, une prise endommagée ou un appareil en défaut peut provoquer une pointe de courant très forte. Si le nouveau fusible fond immédiatement, ne recommencez pas.
Mauvais contact
Échauffement du porte-fusible
Une borne desserrée, oxydée ou brunie doit être contrôlée par un électricien. Remplacer uniquement la cartouche ne répare pas le contact dégradé.
Vieillissement
Tableau ancien à examiner
Une installation ancienne peut encore fonctionner, mais des déclenchements répétés, l’absence de repérage ou des parties cassées justifient un diagnostic global.
Arrêt immédiat : odeur de brûlé, plastique déformé, noircissement, crépitement, humidité dans le tableau ou fusible qui fond de nouveau. Laissez le circuit hors tension et faites intervenir un électricien.

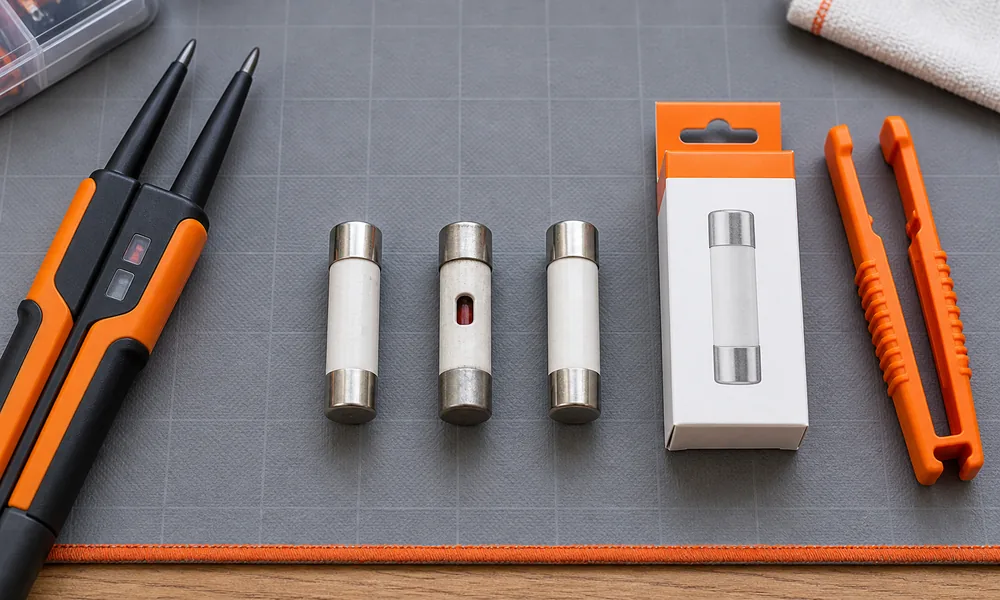

Le matériel nécessaire avant de commencer
Préparez tout avant la coupure. Vous éviterez de travailler dans la pénombre ou de chercher une référence une fois le tableau ouvert.- Une lampe autonome, jamais alimentée par le circuit concerné.
- La cartouche neuve strictement équivalente à l’ancienne.
- Un vérificateur d’absence de tension bipolaire adapté.
- Un extracteur isolant si le fabricant du porte-fusible le prévoit.
- Un multimètre réglé en continuité pour tester la cartouche retirée.
- Une photo lisible du tableau et de son repérage avant manipulation.
Couper le courant ne suffit pas : il faut vérifier l’absence de tension
Placez les appareils du circuit à l’arrêt, puis ouvrez le dispositif général qui coupe l’installation. Il peut se trouver près du compteur plutôt que dans le tableau. Prévenez les occupants et empêchez une remise sous tension pendant l’intervention. La vérification d’absence de tension se fait avec un appareil prévu pour cet usage, selon sa notice : contrôle du vérificateur sur une source connue, mesure aux points accessibles concernés, puis nouveau contrôle du vérificateur. Cette séquence confirme que l’instrument n’est pas défaillant. Un tournevis testeur, l’extinction d’une lampe ou l’affichage du compteur ne constituent pas une preuve suffisante.1Débrancherles charges
2Couperle général
3Empêcherle réarmement
4Vérifier0 volt
5Remplacerà l’identique
Ne touchez jamais aux fusibles scellés du compteur ou du branchement. Ils se situent en amont de votre dispositif général et relèvent du gestionnaire de réseau. Ils peuvent rester sous tension même lorsque toute l’habitation est coupée.
Comment identifier le fusible grillé sans se fier uniquement au témoin ?
Commencez par le repérage du tableau : pièce ou usage privé de courant, appareils arrêtés et éventuel témoin de fusion. Certains modèles montrent une pastille déplacée ou modifiée, mais son aspect varie selon la cartouche et il n’est pas toujours fiable. La méthode de confirmation consiste à retirer la cartouche hors tension puis à mesurer sa continuité. Réglez le multimètre sur le mode continuité ou résistance. Vérifiez d’abord que les deux pointes reliées entre elles produisent le signal attendu. Posez ensuite une pointe sur chaque extrémité métallique du fusible retiré : une continuité indique généralement que l’élément est intact ; un circuit ouvert indique qu’il est fondu. N’effectuez jamais ce test de continuité sur une cartouche installée ou susceptible d’être sous tension.
Choisir le bon fusible de remplacement : la règle est « identique »
Le fusible protège d’abord les conducteurs du circuit. Augmenter son ampérage parce que « le précédent saute trop souvent » peut laisser le câble chauffer au-delà de ce qu’il supporte. Le RGIE belge impose, dans les installations domestiques concernées, une construction empêchant le remplacement par un élément de courant nominal supérieur à celui prévu pour la canalisation lorsque sa section est inférieure à 10 mm².| Caractéristique | Où la lire | Règle de remplacement |
|---|---|---|
| Courant nominal en ampères | Sur la cartouche et parfois le porte-fusible. | Jamais supérieur à l’ancien ou au calibrage du socle. |
| Dimensions | Longueur et diamètre de la cartouche. | Le format doit correspondre exactement au porte-fusible. |
| Tension assignée | Marquage en volts. | Employer la référence prescrite, compatible avec le réseau et le support. |
| Catégorie/caractéristique | Marquage normalisé et fiche fabricant. | Ne pas remplacer arbitrairement un type général par un modèle rapide ou temporisé. |
| Pouvoir de coupure | Fiche technique du produit. | Il doit convenir au courant de court-circuit possible à cet endroit. |
| Témoin de fusion | Extrémité ou corps de la cartouche. | Choisir la variante compatible avec le porte-fusible. |
Bon réflexe : emportez la cartouche retirée ou photographiez tous ses marquages. En cas de référence illisible, n’achetez pas « à peu près le même fusible » : faites identifier le support et le circuit.

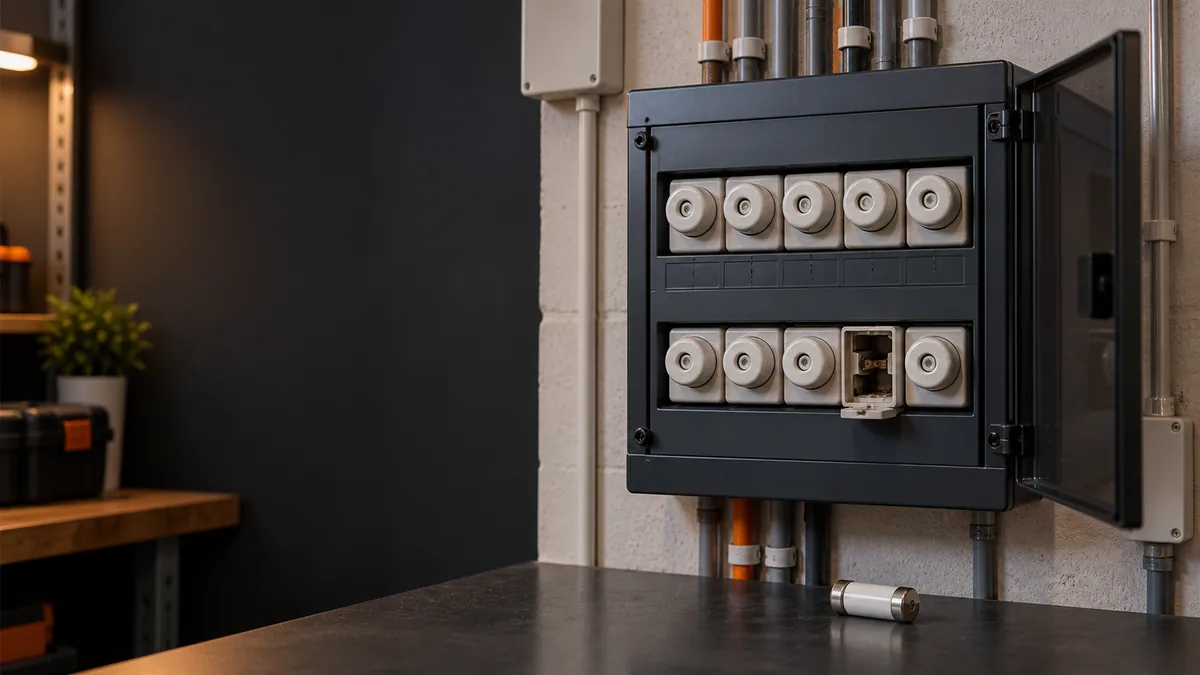

Changer le fusible du tableau électrique étape par étape
- Arrêtez et débranchez les appareils alimentés par le circuit suspect. Cela élimine une surcharge immédiate et limite les appels de courant au redémarrage.
- Repérez le circuit. Lisez les étiquettes du tableau et notez ce qui ne fonctionne plus. Si rien n’est identifié, ne procédez pas par manipulations aléatoires.
- Coupez l’alimentation générale avec le dispositif prévu et prévenez les autres occupants.
- Empêchez la remise sous tension pendant l’intervention. Gardez le dispositif sous votre contrôle ou utilisez la consignation adaptée.
- Vérifiez l’absence de tension avec un vérificateur bipolaire en suivant la procédure de contrôle de l’appareil.
- Ouvrez uniquement le support accessible : tiroir, capot ou bouchon conçu pour le remplacement utilisateur. Ne déposez pas le plastron.
- Retirez la cartouche sans forcer, avec l’extracteur prévu si nécessaire. Un support cassé, coincé ou bruni doit être laissé hors service.
- Contrôlez le fusible retiré au multimètre en mode continuité et relevez tous ses marquages.
- Comparez la cartouche neuve avec l’ancienne : format, courant, tension, catégorie, pouvoir de coupure et compatibilité fabricant.
- Installez la nouvelle cartouche dans son logement sans modifier le calibrage, puis refermez complètement le porte-fusible.
- Fermez le tableau avant de rétablir l’alimentation. Aucun élément actif ne doit rester accessible.
- Remettez sous tension progressivement : dispositif général, circuit, puis appareils un par un. Arrêtez au moindre bruit, échauffement, odeur ou nouveau déclenchement.
Que faire si le nouveau fusible grille encore ?
Un deuxième fusible qui fond est une information de diagnostic, pas une invitation à essayer un calibre plus fort. Laissez le circuit hors tension. Si le fusible tient lorsque tous les appareils sont débranchés, reconnectez-les uniquement après avoir exclu les équipements visiblement endommagés. Le défaut peut suivre un appareil précis. S’il fond alors que toutes les charges sont retirées, le court-circuit ou défaut peut se trouver dans le câblage, une prise, un luminaire ou une boîte de dérivation.| Moment de la fusion | Hypothèse utile | Action raisonnable |
|---|---|---|
| Immédiatement, charges débranchées | Court-circuit ou défaut fixe dans l’installation. | Laisser hors tension et appeler un électricien. |
| Lorsqu’un appareil précis démarre | Appareil ou cordon potentiellement défectueux. | Ne plus l’utiliser et le faire contrôler. |
| Après plusieurs appareils puissants | Surcharge du circuit. | Répartir les usages et faire vérifier le dimensionnement. |
| De façon aléatoire avec odeur/chaleur | Mauvais contact ou porte-fusible dégradé. | Couper et faire examiner le tableau. |
Fusibles et RGIE belge : ce qu’il faut retenir
De nombreux guides français expliquent que les fusibles des tableaux résidentiels ne sont plus admis dans les installations neuves selon leur référentiel national. Cette affirmation ne doit pas être copiée telle quelle pour la Belgique. Le Livre 1 du RGIE 2026 prévoit toujours les coupe-circuits à fusibles parmi les dispositifs admis pour protéger certains circuits domestiques, sous réserve des prescriptions applicables au matériel et à l’installation. Le point essentiel pour un remplacement est l’ininterchangeabilité : la construction et le calibrage doivent empêcher de monter un élément de courant nominal supérieur à celui prévu pour protéger la canalisation. Le RGIE exige également un pouvoir de coupure correspondant au courant de court-circuit présumé à l’endroit de l’installation. Une cartouche qui entre physiquement dans le logement n’est donc pas automatiquement un remplacement correct. Les dérogations applicables à certaines installations anciennes ne signifient pas qu’une installation est sûre parce qu’elle « a toujours fonctionné ainsi ». Lors d’une modification importante, d’un tableau abîmé ou d’une répétition des défauts, un professionnel doit vérifier la protection différentielle, la terre, les sections, le repérage et la conformité d’ensemble.Faut-il remplacer les porte-fusibles par des disjoncteurs ?
Un disjoncteur facilite l’identification du circuit déclenché et le réarmement après résolution du défaut. Il évite aussi de conserver plusieurs cartouches de rechange. Mais remplacer un porte-fusible par un disjoncteur n’est pas une simple substitution de façade : il faut confirmer la section et l’état des conducteurs, le nombre de pôles, le réseau, le calibre, la courbe, le pouvoir de coupure, la coordination avec les différentiels et la compatibilité du tableau. Cette modernisation doit donc être étudiée par un électricien. Vous pouvez consulter les disjoncteurs modulaires et l’univers tableaux, protections et distribution électrique pour préparer le matériel, puis faire valider le choix par rapport au schéma de l’installation. Pour comprendre l’architecture complète, consultez aussi notre guide comment câbler un coffret électrique selon le RGIE.Les erreurs dangereuses à ne jamais commettre
- Remplacer un fusible de 10 A par un 16 A ou un 16 A par un 20 A pour éviter les coupures.
- Enrouler du papier aluminium, un fil de cuivre ou un autre métal autour d’une cartouche fondue.
- Manipuler le porte-fusible sous tension, même avec des gants.
- Tester la continuité d’un fusible encore installé dans un circuit alimenté.
- Se fier uniquement à une pastille témoin ou à l’extinction d’une lampe.
- Ouvrir une zone plombée ou intervenir sur les fusibles du gestionnaire de réseau.
- Remonter une cartouche dans un support noirci, fondu, cassé ou desserré.
- Remplacer plusieurs fusibles successivement sans rechercher le court-circuit ou la surcharge.
Questions fréquentes sur les fusibles de tableau électrique
Comment savoir quel fusible a grillé ?
Utilisez d’abord le repérage des circuits et le témoin de fusion s’il existe. Pour confirmer, coupez l’installation, vérifiez l’absence de tension, retirez la cartouche et testez sa continuité au multimètre. Une mesure de continuité ne se fait jamais sur un circuit susceptible d’être alimenté.
Puis-je remplacer un fusible de 10 A par un 16 A ?
Non. Un calibre supérieur peut ne plus protéger correctement les conducteurs du circuit. Le remplacement doit respecter le calibrage du support, la section de la canalisation et les caractéristiques de la cartouche d’origine.
Peut-on changer un fusible sans couper le courant ?
Non. Coupez le dispositif général, empêchez toute remise sous tension et vérifiez l’absence de tension avec un appareil adapté avant toute manipulation. Si des parties actives restent accessibles ou si le plastron doit être retiré, faites intervenir un professionnel.
Pourquoi le fusible neuf grille-t-il immédiatement ?
Un court-circuit ou un défaut persistant est probable. Ne montez pas un second fusible et n’augmentez pas le calibre. Laissez le circuit coupé et faites rechercher le défaut.
Un fusible grillé peut-il être réparé ?
Non. Une cartouche fusible est à usage unique. La shunter avec du fil, de l’aluminium ou toute autre pièce métallique supprime la protection et crée un risque d’incendie.
Un ancien tableau à fusibles est-il forcément non conforme en Belgique ?
Pas automatiquement. Le RGIE belge admet encore certains coupe-circuits à fusibles et prévoit des dispositions pour les installations existantes. Leur présence ne prouve toutefois ni la conformité ni la sécurité de l’ensemble. Un contrôle est pertinent si le tableau est dégradé, mal repéré ou sujet à des défauts répétés.
Qui peut remplacer les fusibles situés près du compteur ?
Les fusibles scellés ou placés en amont du dispositif général appartiennent à la partie gérée par le gestionnaire de réseau. Ne les ouvrez pas et contactez celui-ci en cas de suspicion de défaut.
