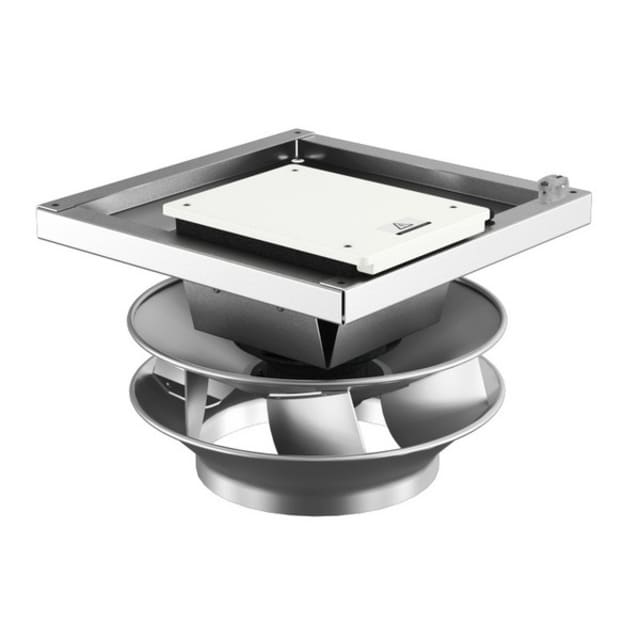

Composants internes ventilateur 230V 476900350

Composants internes de ventilateur 230 V pour ventilation de toit à fort débit

Ce composant interne de ventilateur 230 V est conçu pour les applications de ventilation de toit nécessitant un débit d’air élevé et une gestion précise du fonctionnement. Il convient aux installations CVC et aux équipements de ventilation technique où la compacité de l’ensemble, la maîtrise du flux et l’intégration en toiture sont essentielles. Sa configuration permet d’assurer une extraction performante avec une direction d’échappement diagonale, adaptée aux systèmes recherchant une bonne évacuation de l’air sans encombrement excessif.

Débit d’air élevé pour l’extraction et le renouvellement d’air

Avec un volume d’air maximal de 4750 m³/h à 150 Pa, ce ventilateur de toit interne est pensé pour les environnements où le maintien d’un débit soutenu reste déterminant. Cette capacité le rend particulièrement intéressant pour les besoins d’extraction d’air dans des locaux techniques, zones de service ou installations de ventilation centralisée. Son régime de 1380 tr/min permet de concilier mouvement d’air conséquent et fonctionnement adapté à une régulation électronique.

Moteur EC avec pilotage électronique intégré

L’ensemble fonctionne en 230 V monophasé, 50 Hz, avec un courant nominal de 3 A et une puissance électrique maximale de 690 W. Son moteur EC à commutation électronique apporte une gestion plus fine du fonctionnement qu’un moteur à vitesse fixe. Le réglage électronique permet d’adapter le comportement du ventilateur aux besoins de l’installation, avec un signal de commande dédié et un raccordement sur terminaux pour une intégration claire dans l’armoire ou le câblage de commande.

Gestion avancée avec minuterie, application et protocole MODBUS

Ce composant interne de ventilateur se distingue par ses possibilités de pilotage avancées. Il dispose d’un interrupteur de fonctionnement, d’une minuterie intégrée, d’une gestion via application ainsi que de la prise en charge du protocole MODBUS. Cette combinaison facilite l’intégration dans une stratégie de supervision ou de régulation de ventilation, notamment lorsque l’on souhaite automatiser les cycles de fonctionnement, centraliser les commandes ou ajuster l’extraction selon les besoins d’exploitation.

Capteur de pression intégré pour un contrôle plus précis

La présence d’un capteur de pression intégré apporte un avantage concret pour les installations qui exigent un suivi plus précis des conditions de fonctionnement. Ce type d’équipement aide à mieux adapter le débit d’air à la réalité du réseau, en particulier lorsque la ventilation doit rester cohérente avec des pertes de charge ou des consignes de pression définies. Cela en fait une solution pertinente pour les systèmes de ventilation de toit où la stabilité du comportement aéraulique compte autant que la puissance disponible.

Conception technique adaptée aux contraintes de ventilation en toiture

La conception repose sur un boîtier en matière synthétique à base de polypropylène et sur une roue en aluminium, avec une structure prévue pour un usage technique en extraction. Le diamètre nominal de conduit de 302 mm, la base interne carrée de 645 mm, la base interne ronde de 302 mm et la hauteur de travail de 601 mm facilitent l’identification de l’encombrement utile avant remplacement ou intégration. La couverture ronde et l’architecture non axiale participent à une configuration adaptée aux ensembles de ventilation de toit spécifiques.

Utilisation continue jusqu’à 60 °C dans les environnements techniques

Ce modèle est prévu pour une température moyenne maximale en continu de 60 °C, ce qui le destine aux installations où l’air extrait peut rester durablement chaud. Il ne comporte pas de vanne anti-retour, n’intègre pas d’absorbeur acoustique et n’est pas conçu pour l’inclinaison du ventilateur, ce qui oriente clairement son usage vers des montages définis et techniquement encadrés. Le niveau de pression acoustique de 64,1 dB(A) à 4 m constitue un repère utile pour évaluer son insertion dans un projet de ventilation où les performances aérauliques priment.
