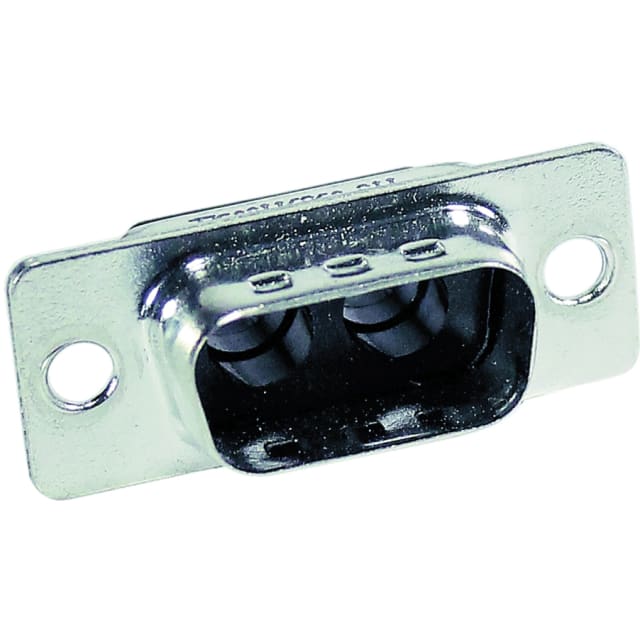

Connecteur D-Sub mâle 2W2 sans codage 09691100522

Connecteur D-Sub mâle 2W2 pour interfaces compactes de puissance ou de signal

Ce connecteur D-Sub mâle 2W2 sans codage est conçu pour les assemblages où l’encombrement doit rester maîtrisé tout en conservant une interface D-Sub robuste et facile à intégrer. Son format D-Sub 1 avec configuration 2W2 correspond à une implantation spécifique à 2 pôles, adaptée aux liaisons techniques nécessitant des contacts spéciaux dans une enveloppe normalisée de type D-Sub. Il convient particulièrement aux équipements de communication, d’interconnexion et d’intégration électronique où la compatibilité mécanique du format est un point clé.

Configuration mâle non codée pour intégration simple et repérage direct

La version mâle non codée facilite l’intégration dans les ensembles existants lorsque l’application ne nécessite pas de détrompage spécifique. Cette conception permet un repérage clair du type de connexion dès la préparation du montage. La structure annoncée avec 0 contact standard et 2 contacts spéciaux oriente ce modèle vers des usages techniques précis, notamment lorsque la connectique D-Sub doit répondre à une implantation particulière plutôt qu’à une distribution classique de broches de signal.

Corps thermoplastique renforcé et capot acier étamé

Le corps est réalisé en résine thermoplastique renforcée en fibre de verre, sur base polyester, afin d’offrir une bonne tenue mécanique dans les environnements d’assemblage exigeants. Le capot en acier étamé apporte une protection métallique adaptée à l’architecture D-Sub et participe à la stabilité de l’ensemble lors des opérations de connexion. La finition noire du corps permet en outre une identification visuelle nette dans les coffrets, sous-ensembles ou équipements où plusieurs interfaces coexistent.

Fixation par bride pour montage net et maintien précis

Le connecteur est équipé d’une bride avec trou de passage de 3,1 mm, un choix pratique pour obtenir un positionnement stable sur panneau, support ou interface mécanique compatible. Ce type de fixation aide à sécuriser l’alignement du connecteur au montage et à limiter les contraintes parasites lors des accouplements répétés. Pour l’intégrateur, cela simplifie la mise en œuvre dans un ensemble où la précision de pose et la tenue mécanique du point de connexion sont essentielles.

Tenue électrique adaptée aux applications techniques

Ce modèle présente une tension d’essai de 1 kV ainsi qu’une résistance d’isolement supérieure à 5 x 10^9 Ω. Ces caractéristiques en font une solution pertinente pour les montages où la séparation électrique entre parties conductrices doit rester élevée. Dans une architecture réseau, données, sécurité ou communication embarquant des sous-ensembles spécifiques, ce niveau d’isolement contribue à maintenir une connexion techniquement cohérente avec les exigences d’un appareillage soigné.

Large plage de température pour environnements contraignants

Avec une température de service de -55 à +125 °C, ce connecteur D-Sub mâle 2W2 est adapté aux environnements soumis à de fortes variations thermiques. Cette amplitude permet son emploi dans des équipements installés en ambiance froide, chaude ou variable, sans limiter son intérêt aux seules conditions standard de laboratoire ou de bureau. C’est un point important pour les intégrateurs recherchant une connectique capable de suivre les contraintes réelles d’exploitation sur machines, modules ou interfaces techniques.

Endurance d’accouplement et comportement matière maîtrisé

Le connecteur est donné pour au moins 500 cycles d’accouplement, ce qui convient aux applications nécessitant des opérations de connexion et déconnexion sur la durée, lors de maintenance, d’essais ou de remplacement de sous-ensembles. Sa classe d’inflammabilité UL 94 V-0 constitue également un critère utile pour les montages où le choix des matériaux doit rester cohérent avec un niveau d’exigence élevé sur les composants d’interface. Son poids net de 5,535 g en fait enfin une pièce compacte, facile à intégrer dans les ensembles à densité contrôlée.
