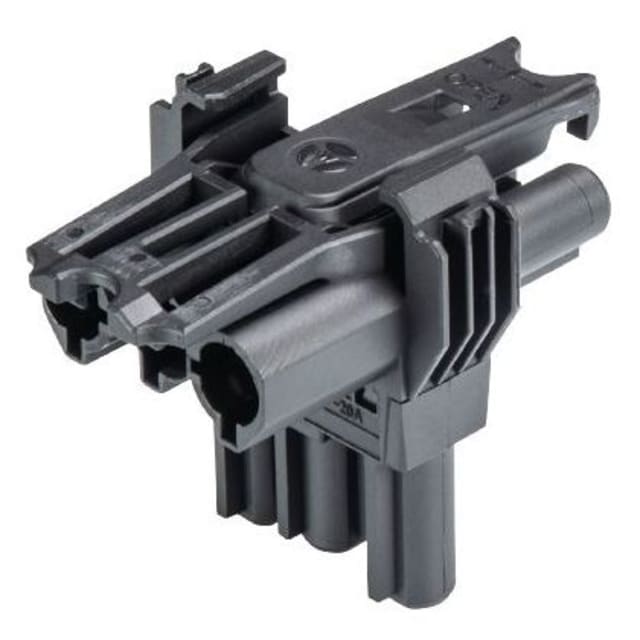

Connecteur distributeur 1 entrée 2 sorties GST18I3V

Connecteur distributeur en T pour dérivation rapide d’une ligne GST18I3V

Ce connecteur distributeur 1 entrée 2 sorties GST18I3V est conçu pour créer une dérivation simple et propre sur une installation enfichable 3 pôles. Son format en T permet de répartir une alimentation vers deux départs sans recâblage complexe, ce qui facilite l’organisation des liaisons dans les applications de distribution d’énergie, de raccordement d’équipements ou de pré-câblage technique.

Configuration 3 pôles dédiée aux conducteurs L, N et PE

Le répartiteur intègre 3 pôles avec désignation L, N et PE, pour une connexion conforme à l’architecture classique phase, neutre et terre. Cette configuration le rend particulièrement adapté aux ensembles de connexion GST18I3V utilisés dans les circuits d’alimentation 250 V. Avec un courant nominal de 20 A, il convient aux montages nécessitant une distribution compacte tout en conservant une section de raccordement enfichable claire et lisible.

Codage mécanique pour limiter les erreurs d’assemblage

Le codage mécanique intégré apporte une sécurité d’accouplement importante lors du montage. Il aide à éviter les inversions entre éléments incompatibles et contribue à un branchement plus maîtrisé sur les installations modulaires. La codification noire et l’insert associé permettent aussi une identification visuelle cohérente au sein d’un ensemble de connecteurs de même famille.

Verrouillage intégré pour une connexion nette et stable

Le système de verrouillage intégré directement dans le connecteur simplifie la mise en œuvre et évite l’ajout d’accessoires de maintien séparés pour l’assemblage courant. Ce principe est intéressant pour les installateurs recherchant un raccordement rapide, compact et propre, notamment lorsque plusieurs points de distribution doivent être implantés dans un espace réduit.

Boîtier technique en polyamide sans halogène

Le boîtier en polyamide associe compacité et bonne tenue aux contraintes d’usage d’un connecteur de distribution. La conception sans halogène constitue un atout dans les environnements où l’on souhaite privilégier des composants adaptés aux installations techniques modernes. Les contacts en CuZn avec surface étamée participent à une interface de connexion pensée pour les assemblages enfichables de la gamme GST18I3V.

Dimensions compactes pour intégration dans les ensembles de câblage

Avec une longueur de 57,3 mm, une largeur de 37 mm et une hauteur de 44,8 mm, ce distributeur conserve un encombrement contenu. Ce format favorise son intégration dans les zones de raccordement où la place disponible est comptée, par exemple dans les volumes techniques, les ensembles préfabriqués ou les distributions secondaires nécessitant plusieurs départs à partir d’un seul point d’alimentation.

Caractéristiques électriques adaptées aux installations enfichables intérieures

Ce modèle est prévu pour une tension de dimensionnement de 250 V, une tension de choc de mesure de 4 kV et un degré de pollution 2. Son indice de protection IP20 l’oriente vers un usage dans des environnements intérieurs adaptés et protégés. La résistance à une température constante de 100 °C au niveau de la pièce de contact complète un profil technique pertinent pour les montages de distribution électrique enfichable nécessitant une dérivation 1 entrée vers 2 sorties.
