Connecteur pour FLEXIBAR FC 50×24 – 553020

Connecteur de liaison pour FLEXIBAR et barre cuivre

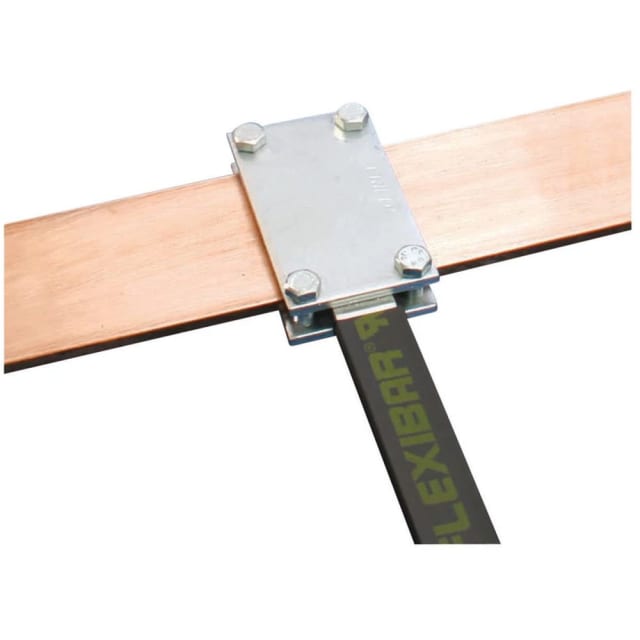

Ce connecteur pour FLEXIBAR FC 50×24 est conçu pour raccorder un conducteur flexible de type FLEXIBAR sur une barre cuivre rigide. Il convient aux configurations où l’on recherche une liaison mécanique simple et directe entre un jeu de barres et un conducteur plat flexible, sans ajouter d’éléments inutiles dans le montage. Son format est prévu pour une barre de 50 mm de large et pour un conducteur de 20 à 24 mm de large.

Compatible avec les assemblages plats de forte section

Ce modèle est destiné aux raccordements sur conducteur plat. Sa capacité de serrage de 20 mm permet de maintenir l’empilage ou l’assemblage prévu dans le respect des dimensions admissibles. Il s’intègre ainsi dans les installations de distribution, de raccordement de coffrets, de liaisons de puissance et de montages sur barres cuivre où l’encombrement et la tenue du serrage doivent rester maîtrisés.

Montage sans perçage du conducteur flexible

Le principe de ce connecteur facilite la connexion du FLEXIBAR à la barre cuivre sans imposer de perçage du conducteur flexible. Cela simplifie la préparation du montage et aide à conserver une mise en œuvre propre sur les liaisons plates. Cette conception est particulièrement appréciée lorsque l’on souhaite gagner du temps au câblage tout en gardant une connexion adaptée aux contraintes d’intégration dans les tableaux et ensembles de distribution.

Construction acier électrozingué pour les environnements techniques

Le corps du connecteur est en acier avec finition électrozinguée. Cette exécution convient aux usages en appareillage et en raccordement électrique où l’on recherche une pièce de fixation métallique adaptée aux montages de barre cuivre et de conducteur flexible. L’ensemble utilise des vis M8 de classe 8.8, un choix cohérent pour obtenir un serrage précis sur ce type de connexion.

Dimensions pensées pour une intégration nette

Avec une hauteur de 75 mm, une largeur de 52 mm, un entraxe A de 36 mm et un entraxe B de 60 mm, ce connecteur FC 50×24 présente un gabarit utile pour anticiper l’implantation dans un coffret ou sur un support de barre. Ces dimensions permettent de préparer plus sereinement l’espace nécessaire autour du point de raccordement, notamment lorsque plusieurs liaisons sont regroupées dans une zone technique compacte.

Serrage maîtrisé pour une pose régulière

Le couple de serrage recommandé est de 10 N·m. Cette donnée est importante pour obtenir une mise en pression adaptée lors de l’assemblage et pour conserver une installation homogène d’un point de connexion à l’autre. Dans un contexte de montage sur barres ou de distribution de puissance, le respect du couple participe à une pose plus régulière et à un maintien correct des éléments assemblés.

Un accessoire pertinent pour raccordement de puissance et mise à la terre

Grâce à sa conception pour barre cuivre et conducteur plat flexible, ce connecteur trouve naturellement sa place dans les applications de raccordement, de distribution et de mise à la terre utilisant des liaisons cuivre. Son poids de 0,319 kg traduit une pièce conçue pour le serrage et l’assemblage, tout en restant adaptée aux besoins d’intégration dans les coffrets, tableaux et installations techniques. Sa conformité RoHS complète l’ensemble pour les projets recherchant une solution de connexion claire, spécifique et facile à identifier.
