Hsg 06 lc-u dup sm pgtl b – LAN1-12AE-PGTL-B

Tiroir optique Corning Everon LAN1 équipé

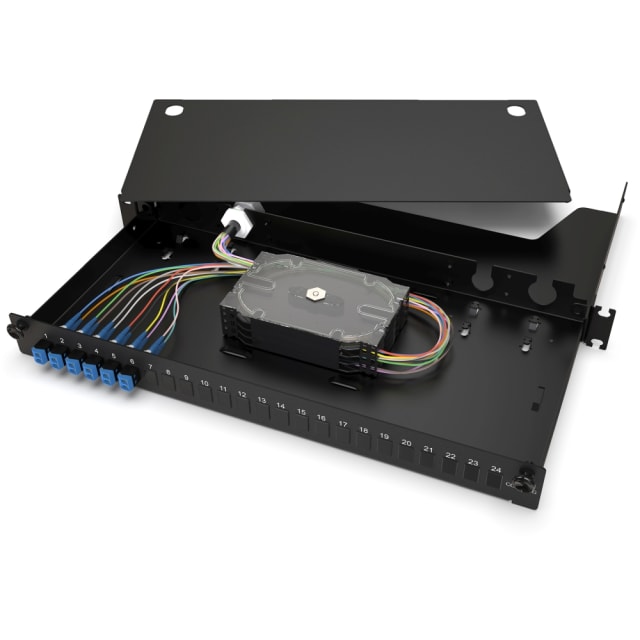

Le Corning LAN1-12AE-PGTL-B est un tiroir fibre optique noir de 1U destiné au montage en baie. Il est prééquipé pour douze fibres monomodes SMF-28 Ultra avec des adaptateurs LC UPC duplex à volets et les pigtails correspondants. Cette configuration est prête pour la réalisation des épissures.

Douze fibres monomodes OS2

La variante AE utilise de la fibre monomode SMF-28 Ultra, classée OS2 dans la documentation de gamme. Elle ne doit pas être confondue avec les variantes multimodes OM4. Les cordons, pigtails et équipements actifs raccordés doivent employer le même type de fibre et des connecteurs LC UPC compatibles.

Adaptateurs LC duplex protégés par volets

Les six adaptateurs LC duplex accueillent douze fibres et comportent des volets intégrés qui limitent l’exposition des interfaces inutilisées. Les capuchons et volets ne dispensent pas d’un nettoyage optique avant raccordement. Toute contamination peut augmenter l’atténuation et compromettre les performances du lien monomode.

Cassette d’épissure universelle incluse

Le tiroir comprend une cassette universelle avec organiseurs adaptés aux protections d’épissures thermorétractables ou serties. Les protections elles-mêmes ne sont pas incluses. La fibre doit être lovée sans dépasser son rayon minimal, et chaque épissure doit être rangée dans l’emplacement prévu après mesure de sa qualité.

Accès frontal, supérieur et arrière

Le châssis permet un accès par l’avant, le dessus et l’arrière pour faciliter l’installation et la maintenance en baie. La plage de température annoncée va de -10 à 60 °C. Avant la pose, réservez 1U, organisez l’arrivée du câble et prévoyez le guidage des jarretières en façade.
