Câble fibre OS2 6 fibres LSZH B2ca 006ZEU-83120A2C
Le câble FREEDM à six fibres monomodes OS2 relie les bâtiments et les distributions intérieures en conduite. Son tube central rempli de gel et son renfort en fibres de verre offrent une construction entièrement diélectrique. La gaine noire LSZH, résistante aux UV, présente un classement B2ca-s1a,d0,a1 et un diamètre extérieur de 6,6 mm.
3.67€ HTVA
4027 en stock
4027 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 3.67€ | 0% |
| 3-5 | 3.60€ | 2% |
| 6-10 | 3.56€ | 3% |
| 11+ | 3.52€ | 4% |
Six fibres OS2 pour les liaisons de campus
La référence 006ZEU-83120A2C réunit six fibres monomodes SMF-28 Ultra de catégorie OS2. Elles répondent aux normes ITU-T G.652.D et G.657.A1. Le câble accompagne les liaisons de réseau entre bâtiments et les distributions intérieures, avec un nombre de fibres adapté aux parcours qui n’exigent pas un faisceau plus important.
Des pertes optiques précisées par longueur d’onde
L’atténuation maximale annoncée est de 0,34 dB/km à 1310 et 1383 nm, puis de 0,20 dB/km à 1550 nm. Ces valeurs caractérisent les fibres du câble. Elles participent au calcul du budget optique, auquel s’ajoutent les pertes des épissures, des connecteurs et des autres éléments de la liaison.

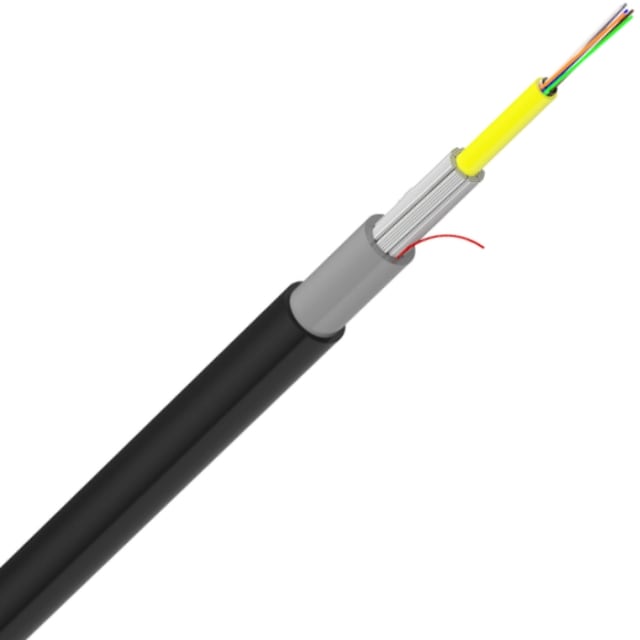

Un tube central protégé par du gel
Les six fibres sont regroupées dans un tube central jaune rempli de gel. Cette organisation protège le faisceau dans une construction compacte à tube unique. Chaque fibre possède une couleur distincte pour faciliter l’identification lors de la préparation des extrémités et du raccordement dans les boîtiers optiques.
Une armure sans métal dans le cheminement
Le renfort en mèches de verre forme une protection diélectrique et contribue à la protection contre les rongeurs. La construction ne comporte pas d’armure métallique à relier à la terre. Le câble est prévu pour les conduites et fourreaux, avec une gaine résistante aux UV et aux microbes.
Une gaine LSZH pour le passage dans le bâtiment
La gaine extérieure noire est sans halogène, à faible émission de fumée et non corrosive. Son classement B2ca-s1a,d0,a1 permet de l’identifier dans les projets soumis à des exigences de réaction au feu. Le même câble est prévu pour un environnement intérieur ou extérieur en conduite.
Préparer les courbes et le tirage
Le diamètre extérieur est de 6,6 mm. Le rayon minimal de courbure atteint 132 mm pendant l’installation, puis 66 mm en service. La force de traction maximale de pose est de 1500 N ; ces limites doivent être intégrées au parcours et aux moyens de tirage prévus.
Documentation PDF
Caractéristiques techniques
| Catégorie de fibre | OS2, SMF-28 Ultra |
|---|---|
| Nombre de fibres | 6 |
| Diamètre extérieur | 6,6 mm |
| Masse linéique | 57,3 kg/km |
| Rayon minimal à la pose | 132 mm |
| Rayon minimal en service | 66 mm |
| Réaction au feu | B2ca-s1a,d0,a1 |
| Environnement | Intérieur / extérieur en conduites ou fourreaux |
| Construction | Tube central rempli de gel, renfort diélectrique en fibres de verre |
| Gaine | Noire LSZH/FRNC |
| Traction maximale à la pose | 1500 N |
| Température de pose | −5 à +50 °C |
| Température de service | −30 à +70 °C |
Produits de la même marque dans la catégorie la plus précise
Ce câble comporte-t-il une armure métallique ?
Non, sa construction et son renfort en fibres de verre sont diélectriques.
