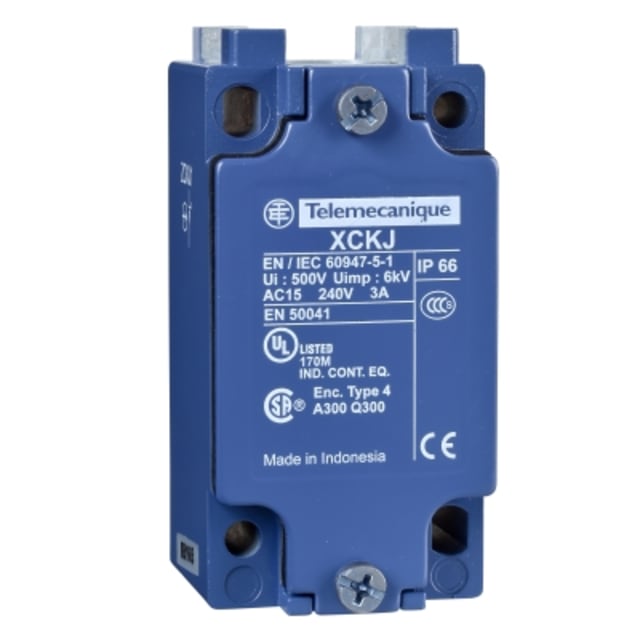

Corps d’interrupteur de position 1NO+1NF ZCKJ1H29

Corps d’interrupteur de position pour montage sur tête compatible

Le corps d’interrupteur de position ZCKJ1H29 est conçu pour constituer la base d’un ensemble de détection mécanique en environnement industriel. Il s’utilise avec une tête de commande compatible de la gamme correspondante afin de créer un interrupteur de position adapté au mouvement à surveiller. Cette conception séparée permet de configurer l’appareil selon la cinématique de la machine, tout en conservant un corps de commutation compact et robuste pour les applications d’automatisme, de convoyage, de manutention ou de carter mobile.

Configuration de contacts 1NO + 1NF pour signalisation et coupure de commande

Ce modèle intègre une composition de contacts 1NO + 1NF, pratique pour gérer simultanément une information de présence, d’atteinte de fin de course ou de changement d’état dans un circuit de commande. Le contact à ouverture et le contact à fermeture permettent d’alimenter ou d’interrompre des fonctions de pilotage selon la logique de l’installation. Cette configuration est particulièrement utile sur les machines nécessitant un retour d’état clair et une commutation franche.

Déclenchement brusque avec ouverture forcée

Le mécanisme à passage brusque assure une commutation nette lors de l’actionnement. Ce comportement est recherché pour obtenir un signal stable et limiter les hésitations au changement d’état. Le produit dispose également d’une ouverture forcée, un point important dans les architectures de commande où l’on attend une séparation mécanique positive du contact d’ouverture. Il convient ainsi aux usages industriels où la maîtrise du point de commutation est essentielle.

Boîtier métallique compact pour intégration en machine

Avec son boîtier en métal et sa forme parallélépipédique, ce corps d’interrupteur de position s’intègre facilement sur de nombreux bâtis et supports. Son format compact de 40 mm de largeur, 44 mm de longueur et 77 mm de hauteur facilite le montage dans les zones techniques où l’espace est compté. Cette géométrie est adaptée aux installations demandant un appareil discret, stable au montage et simple à associer à la tête de commande appropriée.

Raccordement par entrée métrique pour câblage industriel

Le raccordement électrique s’effectue par introduction de câble métrique, une exécution bien adaptée aux pratiques courantes en milieu industriel. Ce type d’entrée simplifie l’intégration dans une installation soignée, avec une arrivée de câble cohérente avec les exigences de protection mécanique et de tenue à l’environnement. Pour l’installateur, c’est un choix pertinent lorsqu’il faut réaliser un câblage propre sur machine ou en armoire déportée de terrain.

Protection IP65 pour environnements de production

Ce corps bénéficie d’un indice de protection IP65, ce qui le rend adapté aux ambiances industrielles exposées aux poussières et aux projections d’eau. Il peut ainsi être envisagé sur des équipements de fabrication, de conditionnement ou de convoyage où la tenue de l’appareillage face à l’environnement participe à la continuité d’exploitation. Son absence d’interface électronique et d’indicateur de fonction en fait un composant de détection mécanique simple à intégrer dans une logique de commande filaire.

Capacité de commutation adaptée aux circuits de commande

Pour l’exploitation électrique, ce modèle est donné pour un courant de service de 3 A en AC-15 à 230 V et de 0,27 A en DC-13 à 230 V. Ces valeurs orientent clairement le produit vers des fonctions de commande et de signalisation plutôt que vers l’alimentation directe de charges de puissance. Dans une installation bien dimensionnée, il trouve naturellement sa place pour transmettre un ordre de fin de course, une position atteinte ou une information de sécurité de process selon l’architecture retenue.

Utilisation dans une large plage de température

Prévu pour fonctionner entre -25 et +70 °C, ce corps d’interrupteur de position convient à de nombreuses conditions d’exploitation en atelier, en zone technique ou sur machine. Cette plage de température permet de l’employer dans des environnements soumis à des variations thermiques courantes sans compromettre son rôle de détection de position. Pour l’acheteur professionnel, c’est un composant pertinent lorsqu’il faut équiper durablement une fonction de fin de course avec un encombrement maîtrisé et une configuration de contacts polyvalente.
