Cosse cuivre étroite pour disjoncteur 50mm² M8 6SG/8

Cosse cuivre étroite pour raccordement sur disjoncteur en 50 mm²

Cette cosse cuivre étroite pour disjoncteur 50 mm² M8 est conçue pour le raccordement de conducteurs cuivre sur appareillage de protection et de coupure lorsque l’espace disponible au niveau de la borne est limité. Sa forme à plage étroite facilite l’intégration sur les bornes de disjoncteurs et d’équipements de connexion où une cosse standard serait trop large. Avec son angle de raccordement à 180°, elle assure une sortie droite, propre et lisible dans le coffret ou l’armoire.

Plage étroite adaptée aux bornes d’appareillage

L’intérêt principal de cette cosse tubulaire réside dans son exécution étroite de collerette. Ce format permet de raccorder un câble de forte section sur des points de connexion compacts, en particulier sur des bornes de disjoncteurs, sectionneurs ou autres appareils modulaires et de puissance. Le perçage M8 convient aux fixations correspondantes et permet un montage cohérent avec les organes de serrage prévus pour ce diamètre.

Section 50 mm² pour liaisons de puissance

Prévue pour une section nominale de 50 mm², cette cosse à sertir répond aux besoins des liaisons électriques demandant une capacité de passage élevée. Elle convient aux installations où la continuité de la connexion et la bonne adaptation entre le conducteur et la borne sont essentielles. Le fût tubulaire est destiné à recevoir le câble avant sertissage, afin d’obtenir un assemblage net et mécaniquement stable dans les opérations de câblage et de raccordement.

Cuivre étamé pour un contact propre et une finition technique

Fabriquée en cuivre avec traitement de surface étamé, cette cosse associe la conductivité du matériau à une finition bien adaptée aux usages de câblage électrique. L’étamage contribue à maintenir une surface de contact homogène et limite les contraintes liées à l’environnement de montage lors du raccordement. Cette conception en cuivre non isolé est particulièrement adaptée aux professionnels qui recherchent une terminaison à sertir simple, directe et compatible avec les pratiques courantes d’installation en coffret.

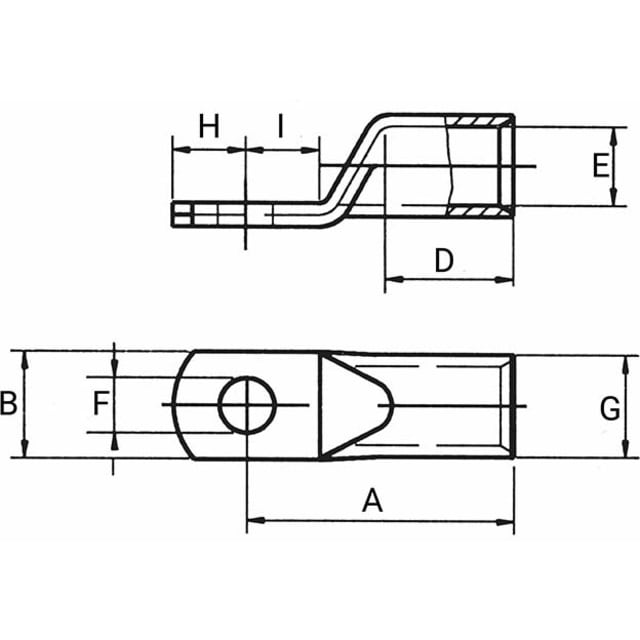

Forme à anneau avec serrage sur un point de fixation

La plage en forme d’anneau avec un seul trou de montage permet un positionnement clair sur la borne de raccordement. Ce type de géométrie sécurise la mise en place avant serrage et limite les risques de mauvais alignement au moment de l’assemblage. Pour l’installateur, cela apporte un raccordement plus pratique sur les points de connexion filetés en M8, tout en conservant une implantation propre dans les zones de câblage denses.

Version non isolée pour préparation sur mesure

Cette cosse est livrée en version non isolée, ce qui la destine aux montages réalisés avec les outils et accessoires adaptés au sertissage de cosses tubulaires cuivre. Ce choix laisse une grande liberté de préparation du conducteur selon les habitudes de pose, les contraintes d’encombrement et le niveau de finition souhaité. Elle s’intègre ainsi naturellement dans les opérations de confection de câbles de puissance, de remplacement de connexions existantes ou de réalisation de départs vers appareillage.

Une solution précise pour installation, fixation et raccordement

Dans les applications de connexion et câblage, cette cosse cuivre étroite 50 mm² M8 répond à un besoin très précis : raccorder efficacement un câble de section importante sur un appareil dont la borne impose un encombrement réduit. Elle constitue donc un choix pertinent pour les tableaux électriques, armoires techniques, coffrets de distribution et ensembles de commande où la compatibilité entre section de câble, diamètre de fixation et largeur de plage est déterminante pour un montage propre et fonctionnel.
