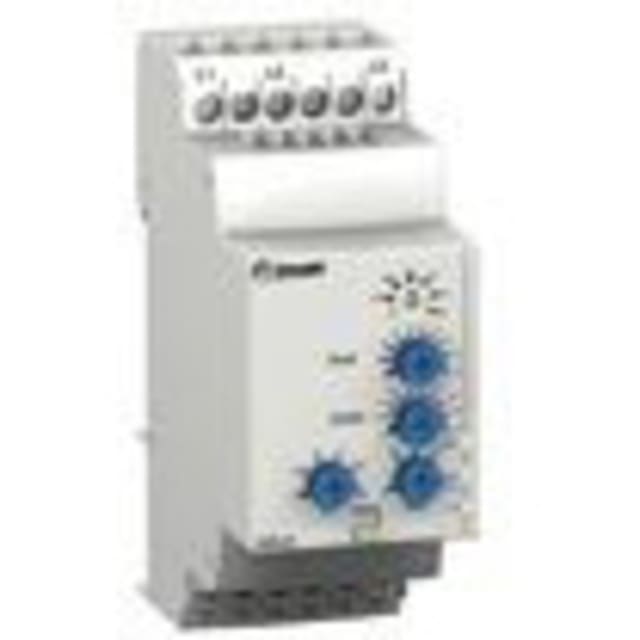

Relais contrôle de phase multifonction 220-480V 84873026

Relais de contrôle de phase multifonction pour surveillance complète des réseaux triphasés

Ce relais de contrôle de phase multifonction 220-480V est conçu pour surveiller les paramètres essentiels d’un réseau triphasé et sécuriser le fonctionnement des équipements raccordés. Il assure le contrôle de l’ordre des phases, la détection de perte de phase, la surveillance de sous-tension et de surtension, ainsi que l’identification d’asymétrie. Cette polyvalence en fait une solution particulièrement adaptée aux tableaux électriques alimentant moteurs, automatismes, pompes, ventilations, compresseurs et autres départs sensibles aux défauts réseau.

Plage d’alimentation étendue pour une intégration souple en environnement industriel et tertiaire

Grâce à son alimentation en courant alternatif sur une large plage de tension, ce relais couvre les réseaux triphasés de 220 à 480 V à 60 Hz et 208 à 480 V à 50 Hz, avec une plage de mesure de 194 à 528 V. Cette amplitude de fonctionnement facilite le choix du bon appareil dans les armoires et coffrets où plusieurs niveaux de tension peuvent être rencontrés. Il convient ainsi aux installations où la surveillance doit rester précise malgré les variations de réseau.

Protection efficace contre inversion de phase, manque de phase et déséquilibre

Le contrôle d’ordre des phases permet d’éviter les inversions susceptibles d’affecter le sens de rotation des moteurs et le comportement des machines. La reconnaissance de défaillance de phase sécurise l’installation en cas de disparition d’une phase, tandis que la détection d’asymétrie permet de réagir aux déséquilibres pouvant provoquer échauffements, dysfonctionnements ou arrêts intempestifs. Ce relais apporte donc une surveillance ciblée des défauts triphasés les plus critiques dans une distribution modulaire.

Surveillance de sous-tension et surtension pour préserver les équipements alimentés

En complément du contrôle de phase, ce modèle intègre la reconnaissance de sous-tension et l’identification de surtension. Cette fonction est particulièrement utile pour les équipements électrotechniques et automatismes sensibles aux écarts d’alimentation. Elle permet d’anticiper les situations de fonctionnement dégradé, d’éviter certaines mises en défaut d’appareils en aval et de renforcer la maîtrise du comportement de l’installation lors des fluctuations du réseau.

Temporisation réglable pour adapter la réaction aux contraintes de l’installation

Le relais dispose d’un temps de réponse réglable avec un différé minimum de 0,5 seconde. Cette temporisation permet d’ajuster la réaction du contrôle en fonction des besoins du tableau électrique et des phénomènes transitoires de l’installation. Elle aide à distinguer une anomalie réelle d’une variation brève, ce qui est utile pour les applications où l’on souhaite combiner protection réseau et continuité de fonctionnement sans déclenchements inutiles.

Sortie par 2 contacts commutateurs pour une exploitation simple en commande ou signalisation

Ce relais est équipé de 2 contacts commutateurs, adaptés à la transmission d’un état vers une chaîne de commande, une alarme, une signalisation ou un circuit de coupure via organe intermédiaire. Cette configuration facilite son intégration dans des logiques de contrôle modulaires, aussi bien pour remonter une information de défaut que pour piloter une action de sécurité ou d’asservissement dans l’armoire.

Format compact pour montage en tableau avec raccordement à vis

Avec une largeur de 35 mm, une hauteur de 90 mm et une profondeur de 69 mm, ce relais de contrôle de phase s’intègre facilement dans les tableaux, coffrets et ensembles modulaires où l’espace disponible doit être maîtrisé. Son raccordement électrique à vis répond aux pratiques courantes de câblage en environnement technique et permet une mise en œuvre claire et rigoureuse. L’ensemble constitue une solution pratique pour renforcer la surveillance d’alimentation triphasée dans les installations de distribution et de protection électrique.
