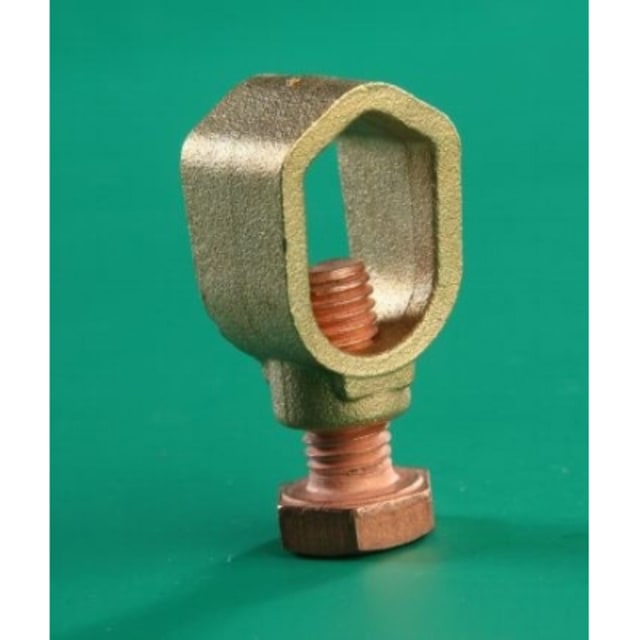

Connecteur 3/4 en laiton à visser R34/10

Connecteur de mise à la terre pour tige 3/4″ et conducteur rond

Ce connecteur 3/4 en laiton à visser R34/10 est conçu pour assurer le raccordement entre une tige de prise de terre et un conducteur rond. Sa conception de type collier tige vers câble permet de réaliser une liaison mécanique simple, nette et adaptée aux besoins courants des installations de mise à la terre. C’est une solution particulièrement indiquée lorsque l’on recherche un raccordement compact autour d’une tige nominale 3/4″.

Conçu pour le raccordement tige de terre vers câble

Ce modèle est adapté à l’association d’une tige de prise de terre avec un conducteur rond, ce qui en fait un accessoire dédié aux travaux de raccordement de terre, d’extension de réseau de terre ou de remise en conformité d’une liaison existante. Son principe de serrage par vissage facilite la mise en place sur site et permet un maintien direct du conducteur sur l’électrode concernée.

Corps en laiton pour les environnements de raccordement de terre

Le corps du connecteur est en laiton, un matériau largement utilisé pour les accessoires de mise à la terre et de raccordement. Il convient bien aux assemblages techniques demandant une pièce métallique usinée, stable au serrage et adaptée à un usage de connexion entre éléments conducteurs. Pour l’installateur, cela se traduit par une pièce simple à manipuler et cohérente avec les applications de liaison à la terre.

Plage de section 16 à 70 mm² pour une intégration polyvalente

Le connecteur accepte une section de raccordement de 16 à 70 mm². Cette plage permet de couvrir différents besoins d’installation selon la section du conducteur utilisé sur le chantier. Elle apporte de la souplesse lors du choix du câble de terre ou du conducteur rond à raccorder, tout en conservant une même logique de montage sur tige nominale 3/4″.

Serrage maîtrisé pour un montage propre et précis

Le produit est prévu pour un couple de serrage maximal de 22 N. Cette donnée est importante pour l’installateur, car elle aide à obtenir un serrage régulier sans excès, favorable à une bonne tenue de l’assemblage. En respectant ce niveau de serrage, on limite les approximations au montage et on gagne en constance sur les raccordements répétés.

Format compact pour les opérations de fixation et de raccordement

Avec un poids de 0,100 kg, ce connecteur de terre en laiton reste facile à intégrer dans un lot de pose, un coffret de maintenance ou une préparation de chantier. Son format compact convient aux interventions où l’on doit raccorder proprement une tige de terre sans multiplier les pièces ni complexifier la mise en œuvre autour du point de connexion.

Un choix pertinent pour l’installation, la fixation et la mise à la terre

Grâce à sa fonction dédiée de collier tige-câble, ce connecteur 3/4 en laiton à visser s’intègre naturellement dans les opérations d’installation, de fixation et de raccordement liées à la mise à la terre. Il répond à un besoin précis : relier efficacement une tige de prise de terre à un conducteur rond avec une pièce technique claire, compacte et directement orientée terrain.
