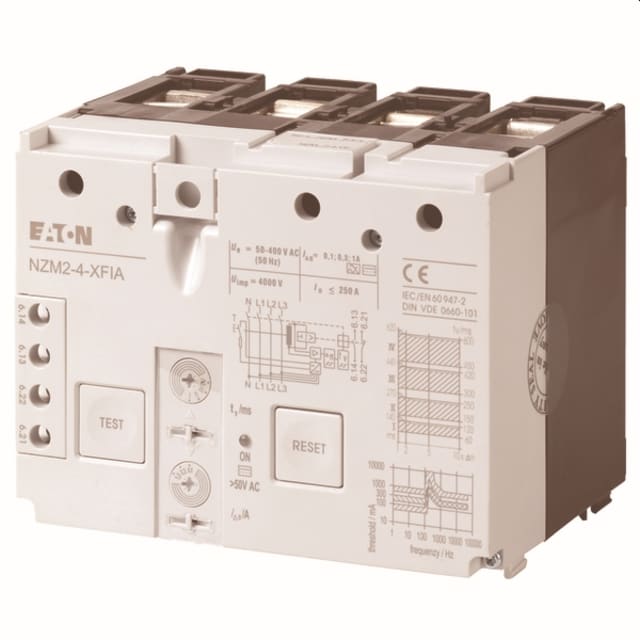

Déclencheur différentiel 4 pôles 0,1-3 A 292346

Déclencheur différentiel 4 pôles pour protection de défaut d’isolement sur départs NZM2

Ce déclencheur différentiel 4 pôles est conçu pour compléter un appareil de la gamme NZM2 en ajoutant une fonction de détection des courants de défaut. Il convient aux applications de distribution où la surveillance des fuites à la terre fait partie des exigences de protection et d’exploitation. Sa configuration 4 pôles permet une intégration cohérente sur des départs triphasés avec neutre, dans les tableaux électriques nécessitant une protection différentielle dédiée.

Sensibilité AC/DC pour la détection de courants de défaut variés

Ce modèle est sensible à tous les courants, avec une détection adaptée aux composantes alternatives et continues pulsées, ce qui élargit son champ d’utilisation par rapport à un dispositif limité aux seuls défauts sinusoïdaux classiques. Cette caractéristique est particulièrement pertinente dans les environnements électriques où les charges et équipements raccordés peuvent générer des formes de courant plus complexes. Le courant de défaut assigné réglable de 0,3 à 1 A permet d’ajuster la protection selon le niveau de sélectivité recherché et les contraintes de l’installation.

Temporisation réglable pour une meilleure sélectivité différentielle

Le déclencheur intègre un temps de retardement réglable, avec un temps de réponse différé maximal de 100 ms. Cette fonction permet d’affiner la coordination avec les autres protections en amont ou en aval, afin de limiter les déclenchements non souhaités et de favoriser une coupure au bon niveau de l’installation. Dans un tableau de puissance ou de distribution, cette temporisation apporte un vrai intérêt lorsque plusieurs étages de protection différentielle doivent coexister.

Alimentation de mesure large plage pour intégration en tableau

La mesure fonctionne sur une plage d’alimentation de commande en courant alternatif de 50 à 400 V, aussi bien en 50 Hz qu’en 60 Hz. Cette large compatibilité simplifie l’intégration dans différents schémas d’alimentation sans multiplier les variantes produit. La tension maximale de service assignée atteint 400 V, ce qui correspond aux usages courants en distribution basse tension. La valeur indiquée à 0 V en courant continu confirme que la commande de mesure est ici prévue selon les conditions spécifiées en alternatif.

Format 4 pôles adapté aux appareillages de protection de la série NZM2

Ce déclencheur différentiel est destiné à une architecture 4 pôles de la série NZM2. Il s’adresse aux professionnels recherchant un accessoire de protection cohérent avec un appareillage de tableau déjà défini, sans compromis sur l’encombrement fonctionnel. Son intégration dans un ensemble de protection et de distribution permet de conserver une logique d’appareillage homogène, utile lors du câblage, de la maintenance et du repérage des fonctions dans l’armoire.

Un choix pertinent pour les tableaux de distribution et protections techniques

Dans une installation tertiaire, industrielle ou sur un coffret de distribution de puissance, ce déclencheur différentiel répond aux besoins de protection contre les défauts d’isolement lorsque l’on vise un seuil différentiel supérieur aux usages de protection des personnes. Sa plage de réglage et sa temporisation en font une solution adaptée aux fonctions de protection d’équipements, de continuité de service maîtrisée et de sélectivité entre plusieurs niveaux de départs. Il constitue ainsi un accessoire technique particulièrement utile dans les tableaux exigeants en matière de coordination des protections.

Une description claire pour commander la bonne version

Ce produit correspond à un déclencheur différentiel 4 pôles avec sensibilité AC/DC, plage de réglage de 0,3 à 1 A, temporisation réglable et alimentation de mesure de 50 à 400 V en alternatif. Pour un achat sans erreur, il convient de le sélectionner pour un montage compatible avec un appareillage NZM2 en configuration 4 pôles, lorsque l’application impose une fonction différentielle technique avec seuil réglable et temporisation intégrée.
