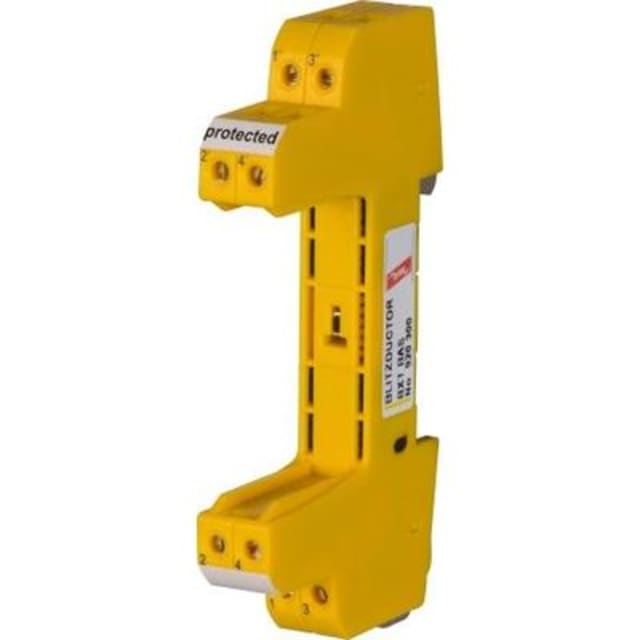

Embase 4 pôles pour module de protection 920300

Embase 4 pôles conçue pour les modules de protection BLITZDUCTOR XT

Cette embase 4 pôles est destinée à recevoir un module de protection de la gamme BLITZDUCTOR XT/SP dans un encombrement réduit, tout en assurant une implantation nette dans les tableaux et coffrets. Elle sert d’élément de jonction universel pour les lignes de la technique de l’information, avec une architecture pensée pour intégrer proprement la protection au plus près des circuits sensibles.

Maintien du signal lors du retrait du module

L’un des points les plus utiles de cette embase est son fonctionnement sans interruption de signal lorsque le module de protection est retiré. Ce principe facilite les opérations de maintenance, de contrôle ou de remplacement du module enfichable sans couper la continuité de la ligne, ce qui est particulièrement apprécié sur les installations où la disponibilité du circuit reste importante.

Format compact pour montage sur rail DIN 35 mm

Prévue pour un montage sur rail DIN 35 mm, cette embase s’intègre facilement dans les armoires électriques, coffrets de communication et ensembles de distribution où l’espace est compté. Sa conception très peu encombrante permet de raccorder jusqu’à 4 pôles dans une zone réduite, avec une implantation rationnelle des conducteurs et une lecture plus claire du câblage dans le tableau.

Version 4 pôles adaptée aux interfaces de communication et d’information

Avec ses 4 pôles, cette embase répond aux besoins de raccordement des interfaces à plusieurs conducteurs utilisées en technique de l’information. Elle convient aux configurations où la protection de lignes de données, de mesure ou de transmission demande une base universelle compatible avec des modules dédiés, tout en conservant une organisation de câblage simple et lisible.

Base universelle sans composants de protection intégrés

L’embase ne comporte pas d’éléments de protection intégrés ni d’inductance de découplage. Tous les composants actifs sont logés dans le module enfichable associé. Cette conception présente un avantage pratique en exploitation : la base reste en place dans l’installation, tandis que l’intervention se concentre sur le module de protection, ce qui simplifie les échanges et les vérifications sur site.

Mise à la terre via le rail et repérage clair à l’installation

La fixation sur rail DIN participe également à la mise à la terre de l’ensemble par le pied de l’embase, ce qui évite d’alourdir l’installation avec un raccordement supplémentaire dédié à la base. Le repérage du côté protégé visible sur le produit aide en outre à orienter correctement l’appareillage lors du montage, pour une pose plus rapide et plus cohérente dans les environnements techniques.

Une embase pensée pour les environnements techniques exigeants

Cette embase 4 pôles est proposée sans signalisation sur l’appareil et sans contact de télécommunication, ce qui la destine avant tout à un rôle de support de module simple, compact et fonctionnel. Son exécution approuvée antidéflagrante en fait une solution adaptée aux projets nécessitant une base compatible avec des applications techniques spécifiques, tout en conservant la logique modulaire propre aux protections BLITZDUCTOR XT.
