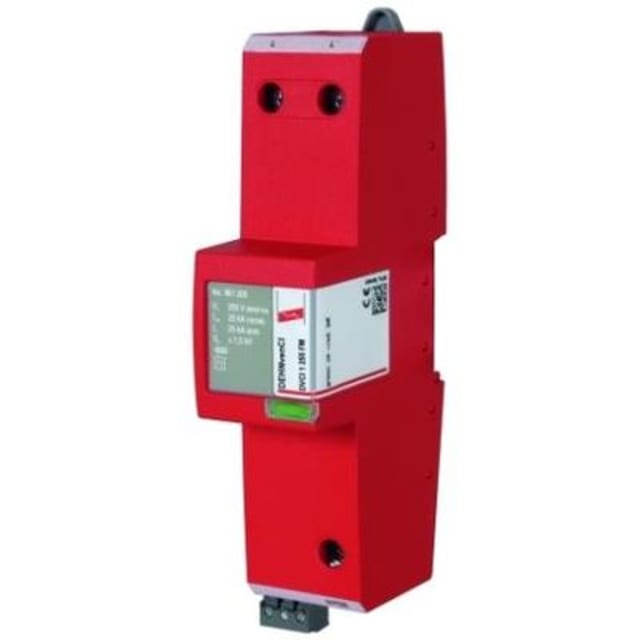

Parafoudre combiné type 1+2 1P pour la protection en tête d’installation

Ce parafoudre combiné type 1+2 1P est conçu pour l’évacuation des courants de foudre et la limitation des surtensions transitoires dans les tableaux électriques. Adapté aux réseaux 230 V AC de type TN, TN-C, TN-C-S, TN-S et TT, il convient pour une implantation en amont de l’installation lorsque la continuité de protection contre les surtensions est recherchée dans un encombrement réduit. Sa conception unipolaire en 2 modules facilite son intégration dans les coffrets et armoires sur rail DIN 35 mm.

Capacité d’écoulement élevée pour impulsions de foudre et surtensions

Avec un courant de choc de foudre de 25 kA en onde 10/350 µs, ce parafoudre type 1+2 répond aux besoins de protection des installations exposées aux surtensions d’origine atmosphérique et aux phénomènes de commutation. Son niveau de protection inférieur ou égal à 1,5 kV permet d’abaisser la contrainte résiduelle transmise aux équipements en aval. L’effet protecteur énergétique coordonné du terminal constitue un atout pour préserver les matériels raccordés sans multiplier les dispositifs complémentaires au plus près des charges dans de nombreuses configurations de tableau.

Fusibles intégrés pour un câblage plus direct dans le tableau

L’un des points forts de ce modèle est l’intégration des fusibles en amont directement dans l’appareil. Cette architecture simplifie la mise en œuvre, réduit le nombre d’éléments à ajouter dans le coffret et apporte une solution compacte pour la protection contre les surtensions. La capacité de suppression du courant de suite de 50 kA participe à une coupure maîtrisée après l’amorçage, ce qui est particulièrement pertinent dans les environnements où l’on recherche une protection de tête à la fois technique et rationalisée.

Technologie à éclateur pour une protection adaptée aux tableaux de distribution

Ce parafoudre repose sur une technologie d’éclateur à commutation de tension, avec principe de limitation du courant de suite, particulièrement adaptée aux applications de distribution électrique. Cette conception le destine à la protection des tableaux principaux et divisionnaires lorsque l’on souhaite associer tenue aux courants de foudre et comportement maîtrisé en service. L’énergie spécifique de 156,25 kJ/Ohm confirme son positionnement sur des applications exigeantes en protection contre les impulsions de forte intensité.

Format modulaire 1 pôle avec montage sur rail DIN 35 mm

Son format 1 pôle en 2 TE permet une intégration propre dans les enveloppes modulaires standard. Le montage sur rail DIN 35 mm accélère l’installation et s’inscrit dans les pratiques courantes du câblage en tableau. Côté raccordement, l’appareil accepte jusqu’à 50 mm² en conducteur rigide et jusqu’à 35 mm² en conducteur flexible, ce qui laisse une vraie souplesse pour s’adapter aux sections rencontrées sur les arrivées et liaisons de protection dans les ensembles de distribution électrique.

Signalisation visuelle et télésignalisation pour le suivi d’état

Ce modèle dispose d’une signalisation optique directement sur l’appareil pour visualiser rapidement son état en façade. Il intègre également une télésignalisation, utile pour le report d’information vers un système de supervision, un automate ou un contact de maintenance. Cette double lecture de l’état du parafoudre apporte un vrai confort d’exploitation dans les tableaux techniques, notamment lorsque la surveillance à distance ou la maintenance préventive fait partie des exigences du site.

Utilisation pertinente pour tableaux, protections et distribution électrique

Ce parafoudre combiné type 1+2 1P trouve naturellement sa place dans les installations de distribution où l’on recherche une protection contre la foudre et les surtensions dans un appareil compact, modulaire et directement exploitable en tableau. Son indice de protection IP20 le destine à une intégration en coffret ou armoire. Pour l’installateur comme pour l’exploitant, il constitue une solution technique cohérente pour sécuriser la tête de protection d’un réseau AC 230 V tout en conservant une mise en œuvre nette et structurée.
