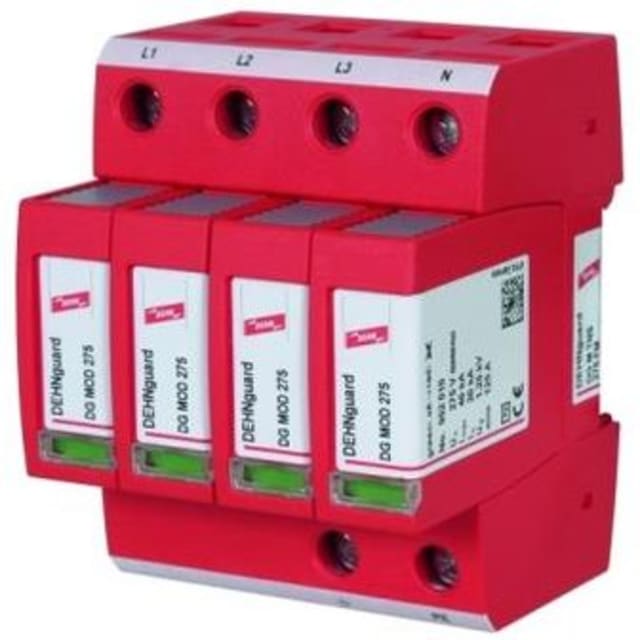

Parafoudre type 2 tétrapolaire TNS 275 FM 952405

Parafoudre type 2 tétrapolaire pour réseau TN-S

Le parafoudre type 2 tétrapolaire TNS 275 FM est conçu pour la protection contre les surtensions transitoires dans les tableaux électriques alimentés en réseau TN-S. Sa configuration 4 pôles permet de traiter les trois phases et le neutre dans un seul ensemble modulaire, avec un format adapté au montage sur rail DIN 35 mm. Ce modèle convient particulièrement aux installations où la continuité de service des équipements sensibles impose une limitation efficace des surtensions d’origine atmosphérique indirecte ou liées aux manœuvres sur le réseau.

Protection adaptée aux surtensions de tableau

Classé type 2 selon EN 61643-11, ce parafoudre est destiné à être installé en aval de la protection principale pour écouler les surtensions résiduelles vers la terre et réduire leur impact sur les circuits terminaux. Avec un courant nominal de décharge de 20 kA et un courant de décharge maximal de 40 kA en onde 8/20 µs, il répond aux besoins de protection des tableaux de distribution tertiaires, industriels ou résidentiels exigeants. Son niveau de protection de 1,5 kV, avec une valeur de 1,25 kV entre L-N, contribue à mieux préserver les équipements électroniques raccordés.

Version FM avec télésignalisation intégrée

Cette version FM intègre un contact de télésignalisation libre de potentiel, utile pour le report d’état à distance vers un automate, une GTB, un système de supervision ou un voyant de signalisation déporté. C’est un avantage concret pour les armoires techniques et les installations où la surveillance du dispositif de protection doit être centralisée. La signalisation directement présente sur l’appareil est de type optique, ce qui permet également un contrôle visuel rapide en façade lors des opérations de maintenance.

Format modulaire pratique pour coffrets et armoires

Sa conception modulaire à 4 éléments facilite l’intégration dans un tableau électrique et simplifie l’organisation du câblage. Le produit est prévu pour un montage sur rail DIN 35 mm, standard dans les coffrets de distribution. Il accepte des sections de conducteurs jusqu’à 35 mm² en rigide et 25 mm² en souple, ce qui apporte une bonne souplesse de raccordement selon la configuration du tableau et les contraintes de l’installateur. Son indice de protection IP20 le destine à une mise en œuvre à l’intérieur d’une enveloppe adaptée.

Compatibilité électrique claire pour réseau 230 V

Ce parafoudre est prévu pour une tension nominale AC de 230 V et une tension permanente maximale de 275 V AC. Il est spécifiquement destiné aux réseaux TN-S et ne doit pas être confondu avec des variantes conçues pour d’autres schémas de liaison à la terre. Cette compatibilité clairement définie aide à sécuriser le choix du bon appareil dans un projet de protection contre les surtensions, notamment lors du remplacement d’un module existant ou de l’équipement d’un nouveau tableau.

Coordination avec la protection amont du tableau

Le dimensionnement électrique de ce parafoudre permet une intégration cohérente dans une chaîne de protection de tableau. Il supporte une résistance aux courts-circuits de 50 kA et s’utilise avec une protection maximale contre les surintensités de 125 A en connexion parallèle ou 100 A en connexion en série. L’absence de fusible intégré signifie que le choix et la coordination de la protection amont doivent être correctement anticipés dans la conception du tableau, afin d’obtenir une mise en œuvre conforme et durable.

Un choix pertinent pour protéger les équipements sensibles

Ce parafoudre type 2 tétrapolaire TNS 275 FM convient pour protéger les alimentations de tableaux recevant des équipements électroniques, automatismes, appareils de régulation, systèmes de communication technique ou matériels informatiques raccordés au réseau. Grâce à son niveau de limitation, à sa version avec report d’état et à son format modulaire, il répond aux attentes des professionnels recherchant une solution de protection contre les surtensions lisible, compacte et adaptée aux environnements de distribution électrique structurés autour d’un réseau TN-S.
