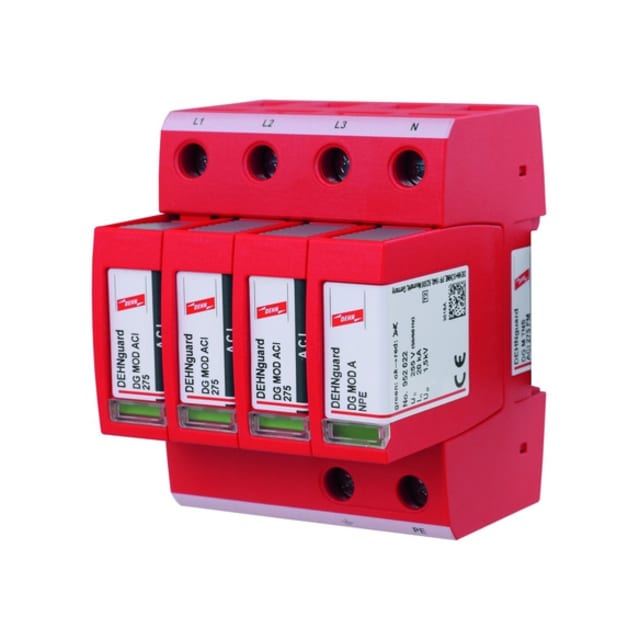

Parasurtenseur modulaire type 2 triphasé TNS 952440

Parafoudre modulaire type 2 pour réseau triphasé TN-S

Ce parasurtenseur modulaire type 2 est conçu pour la protection des installations basse tension en réseau triphasé TN-S. Sa configuration tétrapolaire avec 4 voies de décharge permet de traiter les surtensions transitoires sur les trois phases et le neutre, avec une architecture adaptée aux tableaux de distribution où la continuité d’exploitation et la compacité de montage sont recherchées. Il convient pour une tension nominale AC de 230 V et une tension permanente maximale de 275 V AC.

Protection efficace contre les surtensions transitoires

Ce modèle assure un courant nominal de décharge de 20 kA selon l’onde 8/20 µs, avec un courant de décharge maximal de 25 kA. Son niveau de protection de 1,5 kV, y compris entre N et PE, permet de limiter la surtension résiduelle transmise aux équipements en aval. Il s’intègre ainsi dans une stratégie de protection des appareillages sensibles, automatismes, alimentations, commandes et équipements électroniques installés dans le tableau.

Technologie ACI et fusible intégré pour un câblage simplifié

L’appareil appartient à la gamme DEHNguard M TNS ACI 275 FM, reconnue pour sa technologie ACI avec élément de déconnexion avancé intégré au module. Cette conception permet de se passer d’une protection externe additionnelle dédiée au parafoudre dans de nombreuses configurations de mise en œuvre, tout en intégrant un fusible dans l’appareil. Pour l’installateur, cela facilite le dimensionnement, réduit l’encombrement dans le coffret et simplifie l’organisation du tableau de protection.

Format modulaire pratique pour coffret et tableau électrique

Prévu pour un montage sur rail DIN 35 mm, ce parasurtenseur trouve facilement sa place dans les tableaux, coffrets et armoires de distribution. Son format modulaire favorise une intégration propre dans les ensembles de protection électrique spécifiques. La conception enfichable des modules est particulièrement intéressante pour les opérations de maintenance, de contrôle visuel ou de remplacement, sans remettre en cause toute l’implantation du tableau.

Signalisation locale et contact de télésignalisation

La présence d’une signalisation optique en face avant permet une lecture immédiate de l’état du parafoudre lors des opérations de vérification. Ce modèle dispose également d’un contact de télécommunication, utile pour reporter l’information d’état vers une supervision, une GTB, un automate ou un système de maintenance. C’est un point important dans les installations techniques où le suivi à distance des protections contribue à une maintenance plus réactive.

Adapté aux contraintes de raccordement en installation

Ce parasurtenseur accepte des sections de conducteurs jusqu’à 35 mm² en rigide et 25 mm² en souple, ce qui facilite son raccordement dans de nombreux schémas de tableau. Sa tenue au court-circuit jusqu’à 25 kA constitue un critère déterminant pour les environnements où le niveau de court-circuit présumé impose une sélection rigoureuse des protections modulaires. L’appareil est par ailleurs sans courant de fuite, un avantage apprécié pour préserver la stabilité de l’installation en service normal.

Un choix pertinent pour la protection du tableau en triphasé

Avec sa classe d’essai type 2, son exécution TN-S, son niveau de protection contenu et son encombrement modulaire, ce parasurtenseur répond aux besoins des tableaux de distribution triphasés exposés aux surtensions d’origine atmosphérique induite ou de manœuvre. Il représente une solution adaptée pour renforcer la protection des circuits terminaux et des équipements raccordés, tout en restant cohérent avec une implantation soignée dans les tableaux, protections et systèmes de distribution électrique.
