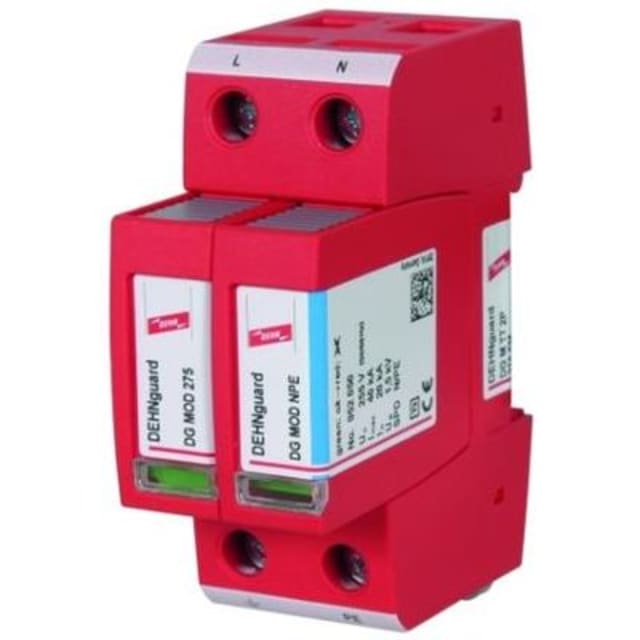

Parafoudre type 2 pour réseaux monophasés TT et TN en configuration 1+1

Ce parafoudre type 2 2P avec neutre 275 V est conçu pour la protection contre les surtensions transitoires sur réseaux monophasés 230 V de type TT et TN, selon une architecture 1+1. Cette configuration dédiée assure une protection adaptée entre phase et neutre ainsi qu’entre neutre et terre, ce qui en fait une solution pertinente pour les tableaux électriques résidentiels, tertiaires et petits environnements techniques exposés aux surtensions d’origine atmosphérique ou de manœuvre.

Pouvoir de décharge adapté à la protection des équipements sensibles

Avec un courant nominal de décharge de 20 kA en onde 8/20 µs et un courant de décharge maximal de 40 kA, ce parafoudre modulaire est dimensionné pour écouler efficacement les surtensions vers la terre et limiter leur propagation dans l’installation. Son niveau de protection de 1,25 kV, avec des niveaux de protection L-N et N-PE de 1,5 kV, contribue à réduire la contrainte appliquée aux équipements raccordés en aval, comme les automatismes, appareillages électroniques, alimentations et systèmes de communication.

Version 275 V pour réseaux AC 230 V avec protection de type 2

Ce modèle fonctionne sur une tension nominale AC de 230 V et accepte une tension permanente maximale de 275 V AC. Il répond aux exigences d’un parafoudre de type 2 selon EN 61643-11 / IEC 61643-11, pour une intégration dans les tableaux de distribution où une protection contre les surtensions induites est requise. Il ne s’agit pas d’un modèle pour courant continu ni d’une version photovoltaïque, ce qui permet de cibler clairement son usage sur les installations AC monophasées concernées.

Format compact sur rail DIN pour intégration en coffret

Son montage sur rail DIN 35 mm facilite une pose rapide dans les coffrets et tableaux électriques. Son encombrement de 2 modules permet d’optimiser l’espace disponible sans compromettre la fonction de protection. Le raccordement accepte jusqu’à 35 mm² en conducteur rigide et jusqu’à 25 mm² en conducteur souple, ce qui aide à l’adapter aux pratiques de câblage courantes en protection et distribution électrique.

Télésignalisation intégrée pour le report d’état

Ce parafoudre est équipé d’un contact de télésignalisation, utile pour le report d’information vers une supervision, une GTB, une alarme technique ou un automate. Cette fonction permet de suivre l’état du dispositif sans contrôle visuel permanent au tableau. La signalisation locale optique en face avant apporte en complément une lecture directe de l’état de fonctionnement de l’appareil lors des opérations de maintenance ou de vérification.

Coordination de protection et tenue au court-circuit

Ce parafoudre présente une résistance aux courts-circuits de 50 kA et admet une protection amont contre les surintensités jusqu’à 125 A en connexion parallèle et 100 A en connexion en série. Ces caractéristiques facilitent son intégration dans une logique de coordination avec les protections du tableau. L’absence de fusible intégré et de protection intégrée contre les courts-circuits implique de soigner le choix de la protection associée afin de respecter les règles de mise en œuvre de l’installation.

Une solution claire pour sécuriser un tableau monophasé

Ce parafoudre type 2 TT 2P avec neutre 275 V répond au besoin de protection des installations monophasées contre les surtensions transitoires, avec un format modulaire, un report d’état à distance et des performances cohérentes pour la distribution électrique courante. Il convient particulièrement lorsque l’on recherche un parafoudre de tableau compact, lisible et compatible avec une implantation sur rail DIN dans un ensemble de protection électrique structuré.
