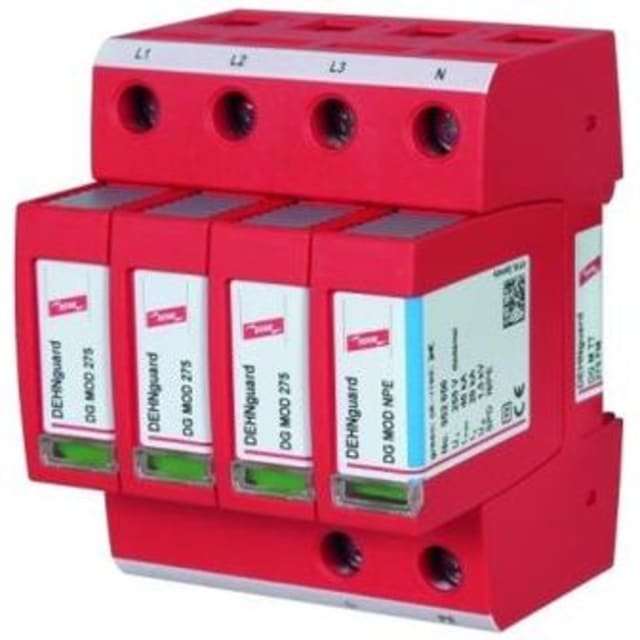

Parafoudre type 2 tétrapolaire TT avec télésignalisation

Parafoudre type 2 tétrapolaire pour réseau TT avec montage modulaire sur rail DIN

Ce parafoudre type 2 tétrapolaire est conçu pour la protection des installations alimentées en réseau TT, avec compatibilité également indiquée pour les configurations TN-S. Son architecture en 4 décharges partielles, associée à un montage sur rail DIN 35 mm, permet une intégration directe dans un tableau électrique de distribution ou de protection. Ce format modulaire facilite l’implantation dans les coffrets où l’encombrement, la lisibilité du câblage et l’accessibilité pour la maintenance sont déterminants.

Protection efficace contre les surtensions transitoires sur installation 230 V

Adapté à une tension nominale AC de 230 V, ce parafoudre limite les surtensions d’origine atmosphérique ou de manœuvre avant qu’elles n’atteignent les équipements sensibles. Il présente un courant nominal de décharge de 20 kA en onde 8/20 µs et un courant maximal de décharge de 40 kA, ce qui en fait une solution pertinente pour la protection secondaire des tableaux alimentant automatismes, appareillages électroniques, systèmes de commande, équipements de communication technique ou circuits terminaux exposés aux surtensions transitoires.

Niveau de protection maîtrisé pour préserver les équipements raccordés

Le niveau de protection annoncé à 1,25 kV constitue un point fort pour réduire la contrainte subie par les matériels en aval. Les niveaux de protection L-N et N-PE à 1,5 kV participent à une limitation cohérente des surtensions sur les différents chemins de propagation. Cette caractéristique est particulièrement utile dans les installations comportant des récepteurs sensibles aux pics de tension, où la continuité de fonctionnement des organes de contrôle, de supervision ou d’alimentation doit être préservée.

Télésignalisation intégrée pour le report d’état à distance

La présence d’un contact de télésignalisation apporte un vrai avantage en environnement tertiaire, industriel ou technique. Le report d’information permet d’intégrer le parafoudre dans une supervision, une GTC, un automate ou un système d’alarme technique afin de suivre son état sans ouverture systématique du tableau. En complément, la signalisation optique en face avant simplifie le contrôle visuel local lors des opérations de maintenance ou de vérification périodique.

Conception adaptée aux tableaux de protection et de distribution

Ce modèle est prévu pour un raccordement avec des sections allant jusqu’à 35 mm² en conducteur rigide et jusqu’à 25 mm² en conducteur flexible. Il s’intègre donc facilement dans des tableaux où l’on retrouve des distributions de puissance classiques et des liaisons de protection dimensionnées pour une installation soignée. Sa résistance aux courts-circuits de 50 kA et l’indication des protections maximales admissibles en amont, jusqu’à 125 A en connexion parallèle et 100 A en connexion en série, aident à concevoir une mise en œuvre cohérente avec l’architecture du coffret.

Une solution dédiée aux réseaux TT sans fonction photovoltaïque ni usage courant continu

Ce parafoudre a été pensé pour les réseaux AC de type TT, et non pour les applications en courant continu ou photovoltaïques. Les valeurs indiquées à 0 V en tension nominale DC, tension permanente DC maximale et tension PV maximale confirment clairement son domaine d’emploi. Ce positionnement évite toute confusion au moment du choix et oriente l’installateur vers une protection réellement adaptée aux tableaux basse tension alimentés en alternatif.

Utilisation recommandée pour renforcer la protection des équipements sensibles

Dans un tableau principal ou divisionnaire, ce parafoudre tétrapolaire avec télésignalisation convient lorsque l’objectif est de renforcer la protection contre les surtensions tout en conservant une lecture simple de l’état de l’appareil. Il répond aux besoins des installations où cohabitent alimentation, commande et électronique, avec un format modulaire pratique, une protection de type 2 conforme à l’usage en tableau et une intégration naturelle dans les ensembles de protection et de distribution électrique.
