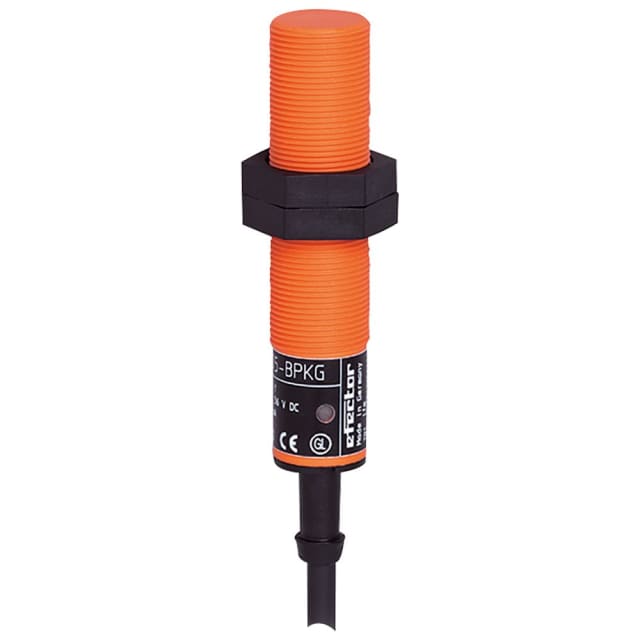

Détecteur inductif PNP M18 8 mm 10-36 V DC IG5401

Détecteur inductif PNP M18 pour détection sans contact en environnement industriel

Le détecteur inductif PNP M18 IG5401 de la série efector 100 est conçu pour la détection de pièces métalliques sans contact. Son format cylindrique fileté M18 x 1 facilite l’intégration sur machine, convoyeur, poste d’assemblage ou installation automatisée. Avec une portée nominale de 8 mm et une sortie PNP en 3 fils, il répond aux besoins courants de détection de présence, de positionnement et de comptage dans les applications industrielles en courant continu.

Portée de 8 mm adaptée au montage non encastrable

Ce capteur fonctionne avec une portée de détection de 8 mm dans une configuration non encastrable, ce qui permet de conserver une bonne distance de détection pour les pièces métalliques en approche. Cette exécution convient particulièrement lorsque l’on recherche un capteur M18 simple à mettre en œuvre, avec une zone de détection lisible et adaptée aux automatismes standards. Le boîtier fileté permet en plus un réglage précis de la position lors du montage.

Sortie PNP normalement ouverte pour automatisme en 10 à 36 V DC

Le détecteur IG5401 dispose d’une sortie PNP normalement ouverte, compatible avec de nombreux circuits de commande en 10 à 36 V DC. Cette plage d’alimentation apporte de la souplesse pour l’intégration dans des armoires, machines et lignes automatisées alimentées en courant continu. Avec un courant de sortie maximal de 250 mA, il peut s’insérer dans de nombreuses architectures de détection industrielle tout en restant adapté aux logiques de commande courantes.

Raccordement par câble 2 m pour une installation directe

Le raccordement s’effectue par câble de 2 mètres en PVC, en 3 x 0,5 mm². Cette configuration est pratique pour une installation directe sans connectique additionnelle au niveau du capteur. Elle convient bien aux montages fixes sur machines et bâtis, tout en simplifiant le cheminement vers le coffret de commande. Pour l’installateur, cela permet une mise en place rapide et propre sur des équipements où la robustesse du raccordement est recherchée.

Boîtier plastique fileté M18 compact et facile à intégrer

Son boîtier en matière synthétique de type PBT, au format cylindre fileté, associe compacité et simplicité de montage. Avec une longueur de 80 mm et un diamètre fileté M18, ce détecteur s’intègre facilement dans les supports, équerres et perçages prévus pour les capteurs industriels standards. La présence d’un filetage sur toute la zone de fixation facilite le réglage de profondeur et le maintien mécanique sur l’installation.

Protection industrielle et fonctionnement stable dans une large plage de température

Ce détecteur inductif est prévu pour les environnements industriels exigeants avec un indice de protection IP67 et une plage de température ambiante étendue de -25 à +80 °C. Il convient ainsi aux installations soumises aux projections, à la poussière ou à des variations thermiques importantes. Il intègre également des fonctions de protection utiles à l’exploitation, comme la protection contre l’inversion de polarité, la protection contre les courts-circuits et la protection contre les surcharges.

Signalisation LED et caractéristiques utiles pour le pilotage machine

Une LED jaune de visualisation d’état permet de repérer rapidement la commutation du capteur lors du réglage et du diagnostic. Le capteur présente par ailleurs une fréquence de commutation de 300 Hz, adaptée à de nombreuses applications de détection sur équipements automatisés. Pour l’utilisateur, cela signifie un contrôle visuel simple de l’état de sortie et une exploitation fluide sur les séquences de détection usuelles en maintenance, production et manutention.
