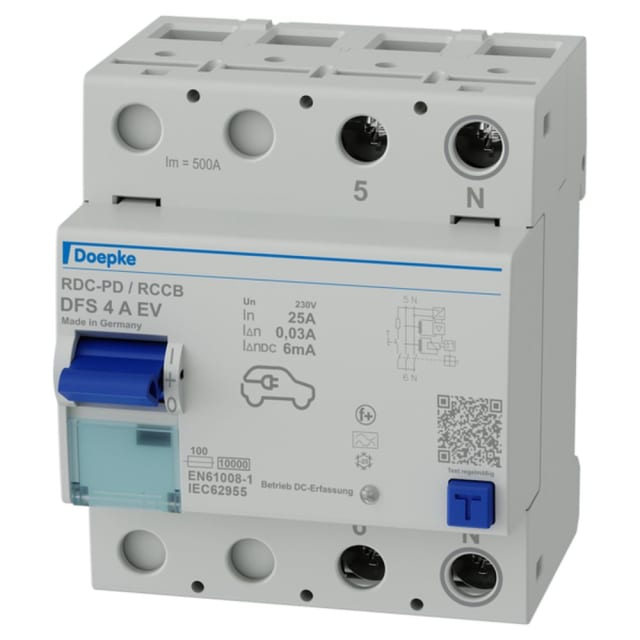

Interrupteur différentiel 2P 25A 30mA type A EV pour circuits de recharge

Cet interrupteur différentiel 2 pôles 25 A 30 mA type A EV est conçu pour assurer la protection différentielle des circuits monophasés 230 V, avec une application particulièrement adaptée aux équipements liés à la mobilité électrique. Sa sensibilité de 30 mA permet la coupure en cas de courant de défaut dangereux pour les personnes, tandis que sa conception type A EV répond aux besoins des installations intégrant des usages de recharge nécessitant une détection adaptée aux courants alternatifs et aux courants différentiels pulsés.

Une protection adaptée aux usages électriques exigeants

Le calibre 25 A convient aux départs dédiés de puissance maîtrisée, notamment lorsque l’objectif est de protéger un circuit spécifique avec une sélectivité de tableau bien pensée. Le type A EV apporte une réponse plus ciblée qu’un différentiel standard pour les environnements de recharge, en tenant compte des formes de courant rencontrées sur ce type d’application. C’est un choix pertinent lorsque l’on recherche une protection différentielle cohérente avec un point de charge ou un circuit associé à l’électromobilité.

Format 2 pôles pour installation monophasée sur rail DIN

Sa configuration 2P en fait une solution adaptée aux installations monophasées. Le montage sur barre DIN facilite l’intégration dans un tableau électrique, aussi bien en création qu’en remplacement. Avec une largeur de 4 modules et une profondeur totale de 69 mm, cet interrupteur différentiel s’intègre proprement dans les coffrets et tableaux de distribution tout en laissant une lecture claire de l’appareillage. La présence d’un dispositif de verrouillage apporte un confort supplémentaire lors des opérations d’intervention ou de maintenance.

Capacité de raccordement pensée pour le tableau électrique

Ce modèle accepte des conducteurs monofilaire et multifilaire de 1,5 à 50 mm², ce qui offre une grande souplesse au moment du câblage. Cette plage de raccordement permet de l’utiliser aussi bien dans des configurations courantes que dans des tableaux plus techniques demandant des sections importantes. Pour l’installateur, cela simplifie l’association avec différents jeux de conducteurs sans multiplier les contraintes de compatibilité au bornier.

Caractéristiques électriques utiles en exploitation

Prévu pour une tension de dimensionnement de 230 V et une fréquence de 50 Hz, cet appareil présente une tension d’isolement Ui de 400 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw de 10 kA ainsi que sa résistance aux courants de choc de 3 kA participent à une bonne tenue dans un environnement de distribution électrique. Sa puissance dissipée de 2,2 W reste contenue, un point intéressant pour les tableaux où la maîtrise de l’échauffement interne compte dans la durée.

Utilisation en tableau avec accessoires et extensions possibles

Cet interrupteur différentiel peut recevoir des dispositifs supplémentaires, ce qui facilite son intégration dans une architecture de protection évolutive. Il peut ainsi trouver sa place dans des ensembles où l’on souhaite conserver une logique de tableau homogène, avec possibilités d’extension ou de signalisation selon les besoins du chantier. Cette compatibilité constitue un avantage pour les installations techniques qui demandent une organisation claire et évolutive des protections.

Conditions d’environnement et encombrement maîtrisé

Avec un indice de protection IP20, un degré de pollution 2 et une plage de fonctionnement de -25 à +40 °C, cet appareil est destiné à une installation en enveloppe adaptée, dans les conditions habituelles d’un tableau électrique. Son format compact, sa finition gris clair proche RAL 7035 et son encombrement mesuré favorisent une implantation propre dans les coffrets de distribution. C’est une solution bien adaptée lorsque l’on recherche un interrupteur différentiel type A EV 25A 30mA clair à intégrer, simple à raccorder et pensé pour les circuits dédiés à la recharge.
