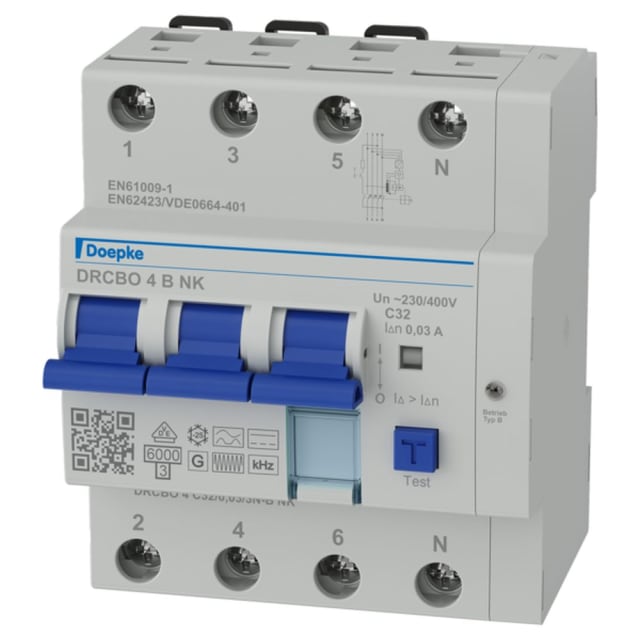

Disjoncteur différentiel 3P+N 32A 30mA type B retardé

Disjoncteur différentiel 3P+N 32A 30mA type B retardé : protection combinée pour circuits triphasés

Ce disjoncteur différentiel 3P+N réunit dans un seul appareil la protection magnétothermique et la protection différentielle, ce qui permet de sécuriser un départ triphasé avec neutre tout en optimisant l’encombrement dans le tableau. Avec son calibre de 32 A, sa sensibilité de 30 mA et sa configuration 4 pôles dont 3 pôles protégés, il convient aux installations où l’on recherche une coupure coordonnée contre les surcharges, les courts-circuits et les défauts d’isolement.

Type B : détection adaptée aux courants de défaut complexes

La technologie différentielle de type B permet de détecter des courants de défaut que les protections plus classiques ne couvrent pas entièrement, notamment dans les environnements comportant de l’électronique de puissance, des variateurs, des équipements de conversion ou certaines charges spécifiques en courant résiduel. Ce positionnement en fait un choix pertinent pour des applications techniques exigeant une surveillance différentielle élargie, tout en conservant un seuil de déclenchement de 30 mA pour la protection des personnes.

Déclenchement retardé de courte durée pour une meilleure sélectivité fonctionnelle

Sa caractéristique de coupure retardée de courte durée aide à limiter les déclenchements trop rapides lors de perturbations brèves, tout en maintenant la fonction de protection attendue. Ce comportement est particulièrement utile lorsque l’installation comporte des appels de courant, des phénomènes transitoires ou plusieurs niveaux de protection à coordonner. Associée à une courbe C, cette conception apporte une réponse équilibrée pour les circuits susceptibles de présenter des pointes à la mise sous tension.

Pouvoir de coupure 6 kA et tenue électrique adaptée aux tableaux modulaires

Avec une capacité de coupure nominale de 6 kA selon EN 61009 et une classe de limitation énergétique 3, ce disjoncteur différentiel est conçu pour assurer une coupure efficace en cas de défaut tout en participant à la maîtrise des contraintes thermiques et électrodynamiques sur le circuit. Il fonctionne sous tension assignée 400 V en courant alternatif, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV, des valeurs cohérentes pour une intégration en distribution modulaire triphasée.

Format 4,5 modules : intégration pratique dans le coffret

Son encombrement de 4,5 unités de division et sa profondeur totale de 67 mm facilitent son implantation dans les tableaux de distribution lorsque l’espace est compté. Le neutre est à connexion, ce qui simplifie la configuration sur les départs concernés. Ce format compact permet de bénéficier d’une protection combinée sans multiplier les appareillages, un avantage appréciable lors de la conception ou de la rénovation d’un coffret.

Raccordement souple pour conducteurs rigides et multibrins

L’appareil accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui laisse une bonne latitude pour s’adapter au câblage du départ protégé. Cette plage de raccordement facilite l’association avec de nombreux schémas de distribution, que ce soit sur des circuits de puissance ou sur des lignes techniques demandant une protection dédiée. La présence de 4 pôles permet une gestion claire des trois phases et du neutre dans une architecture triphasée.

Conditions d’utilisation et points techniques à retenir

Ce modèle est prévu pour une fréquence de 50 Hz, une température de fonctionnement de -25 à +40 °C, un degré de protection IP20, une catégorie de surtension 3 et un degré de pollution 2. Sa résistance aux courants de choc atteint 3 kA et sa puissance dissipée est de 17,5 W. L’ensemble en fait une solution de protection modulaire bien adaptée aux tableaux électriques nécessitant un disjoncteur différentiel quadripolaire 32A 30mA type B retardé, avec un niveau de technicité supérieur pour les usages les plus sensibles.
