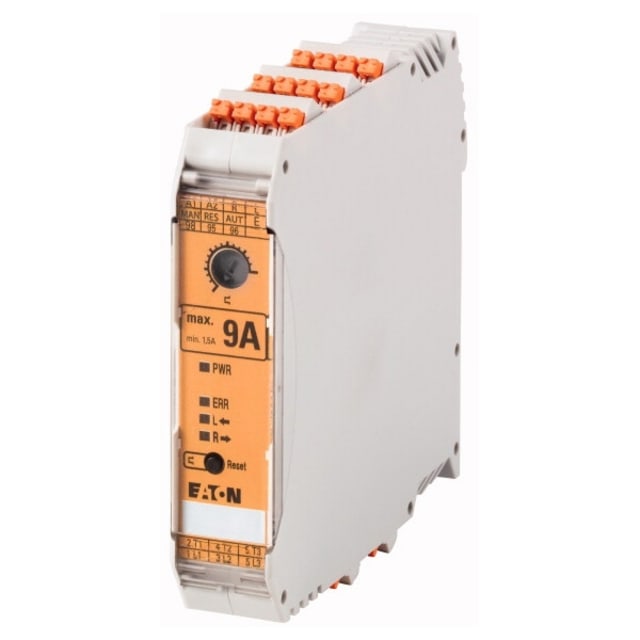

Démarreur direct 24 V DC 9 A arrêt d’urgence 192397

Démarreur direct 24 V DC pour commande moteur compacte

Ce démarreur direct 24 V DC est conçu pour la commande et la protection de moteurs dans les installations industrielles où l’encombrement, la simplicité de câblage et la maîtrise de la mise en service comptent au quotidien. Son format étroit de 22,5 mm permet d’intégrer facilement la fonction démarrage moteur dans une armoire électrique sans mobiliser trop d’espace utile. Il convient aux applications de démarrage direct nécessitant une commande en courant continu et une intensité de service jusqu’à 9 A.

Plage d’utilisation adaptée aux moteurs jusqu’à 3 kW

Ce modèle est prévu pour une puissance de service de 3 kW en AC-3 à 400 V, avec un courant nominal de 7 A dans cette catégorie d’emploi, et un courant de service de mesure jusqu’à 9 A. Sa plage de réglage de surcharge de 1,5 à 9 A facilite l’adaptation au moteur réellement installé, afin d’obtenir une protection cohérente avec le calibre utilisé. Pour l’installateur comme pour l’exploitant, cela permet de viser un réglage plus précis et une meilleure cohérence entre commande moteur et protection thermique.

Commande en 24 V DC et arrêt contrôlé

Alimenté en 24 V DC côté commande, ce démarreur direct répond aux architectures d’automatisme courantes en basse tension de commande. Il intègre une fonction d’arrêt contrôlé, particulièrement pertinente lorsque l’on souhaite une coupure moteur mieux maîtrisée qu’un simple arrêt brutal. Cette configuration s’intègre naturellement dans les ensembles de commande moteur où la logique de pilotage, les interfaces de sécurité et les automatismes fonctionnent déjà en courant continu.

Protection moteur thermique avec classe de déclenchement 10

Le dispositif intègre une protection contre les surcharges avec compensation en température et une classe de déclenchement 10, adaptée aux besoins classiques de protection moteur au démarrage. Cette conception permet de protéger le moteur sur sa plage d’utilisation tout en conservant un comportement compatible avec de nombreuses applications de démarrage direct. Le réglage de surcharge apporte un vrai confort de paramétrage lors du choix du moteur ou en cas de remplacement sur une machine existante.

Bornes Push-In à ressort pour un câblage rapide et net

Le raccordement principal comme les circuits auxiliaires et de commande utilisent un système à ressort à cage de type Push-In. Ce mode de connexion est particulièrement apprécié en atelier et en armoire pour accélérer le câblage, limiter les manipulations et obtenir un raccordement propre dans les espaces réduits. Pour les intégrateurs et câbleurs, c’est un atout concret sur les opérations répétitives, les interventions de maintenance et les montages compacts.

Contacts auxiliaires intégrés pour retour d’état et logique de commande

Ce démarreur direct dispose d’un contact auxiliaire normalement ouvert et d’un contact auxiliaire normalement fermé. Cette combinaison permet de gérer plus facilement les retours d’état, les autorisations, les reports de fonctionnement ou certaines logiques de commande locales. Elle évite d’ajouter immédiatement des accessoires externes pour les besoins les plus courants, ce qui simplifie l’architecture de commande sur de nombreuses machines et lignes techniques.

Format rail DIN compact pour intégration en tableau

Avec une hauteur de 99 mm, une profondeur de 114,5 mm et une largeur de seulement 22,5 mm, ce démarreur trouve facilement sa place dans les tableaux de distribution et de commande. Le montage sur barre profilée contribue à une implantation rationnelle dans les coffrets industriels, notamment lorsque plusieurs départs moteurs doivent être regroupés dans un volume limité. Son indice de protection IP20 le destine à une intégration en enveloppe ou en armoire adaptée.

Une solution pertinente pour les ensembles de commande moteur spécifiques

Ce démarreur direct convient particulièrement aux applications de commande moteur industrielles recherchant un appareil compact, à commande 24 V DC, avec protection de surcharge intégrée, arrêt contrôlé et câblage rapide par Push-In. Il s’adresse aux projets de machines, d’armoires techniques et d’équipements de process où la lisibilité du schéma, l’optimisation de place et la simplicité d’intégration sont prioritaires. Sa certification ATEX PTB 19 ATEX 3000 constitue également un point d’attention utile pour les environnements techniques exigeant une sélection rigoureuse des composants.
