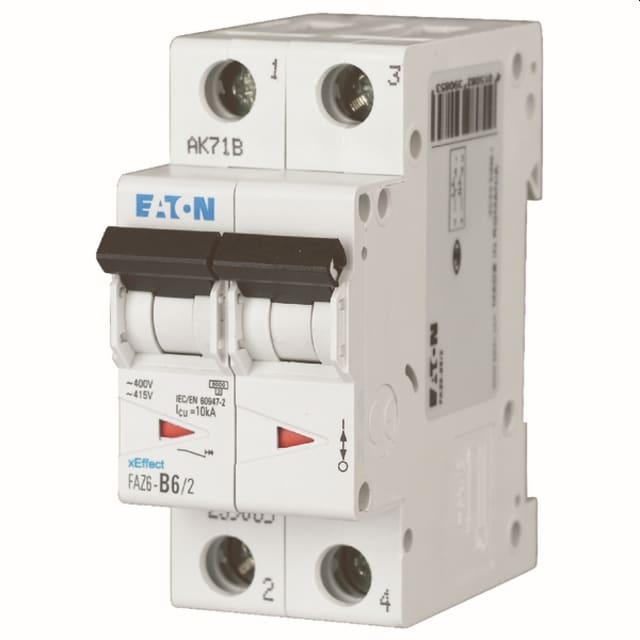

Disjoncteur modulaire 16A bipolaire courbe B 6kA 239088

Disjoncteur modulaire 16A bipolaire pour la protection des circuits en AC

Ce disjoncteur modulaire 16A bipolaire courbe B est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations en courant alternatif. Son calibre de 16 A convient aux départs nécessitant une coupure simultanée sur deux pôles, avec une tension de dimensionnement de 400 V et une fréquence de 50 à 60 Hz. Son format modulaire 2 pas permet une intégration simple dans un tableau électrique.

Courbe B adaptée aux circuits à faible courant d’appel

La courbe de déclenchement B est particulièrement indiquée pour les circuits où les pointes de courant au démarrage restent modérées. Elle convient donc aux usages où une protection plus sensible est recherchée qu’avec une courbe C, tout en conservant une bonne tenue en exploitation. Ce positionnement en fait un choix pertinent pour des lignes d’alimentation devant être protégées avec précision dans un environnement résidentiel, tertiaire ou technique selon le dimensionnement de l’installation.

Pouvoir de coupure 6 kA selon EN 60898 et 10 kA selon IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898, à 230 V comme à 400 V, ce qui répond aux besoins courants en protection modulaire. Il dispose également d’un pouvoir de coupure Icu de 10 kA selon IEC 60947-2 à 230 V et à 400 V. Cette double lecture des performances facilite le choix du bon appareil lorsque l’on travaille sur des tableaux nécessitant une documentation technique claire et cohérente.

Configuration bipolaire avec deux pôles protégés

Avec 2 pôles au total et 2 pôles protégés, ce disjoncteur assure une coupure et une protection sur les deux conducteurs concernés. Il ne comporte pas de conducteur neutre à connexion dédiée, ce qui oriente clairement son usage vers les configurations adaptées à ce type d’appareil. Cette architecture bipolaire est recherchée lorsqu’une coupure simultanée des deux voies est nécessaire pour la sécurité et l’exploitation du circuit.

Encombrement maîtrisé et montage facile au tableau

Sa largeur de 2 unités de division permet un montage rationnel dans les coffrets et tableaux modulaires, sans surconsommation d’espace. Sa profondeur totale de 70,5 mm facilite l’implantation dans de nombreux ensembles de distribution. Ce format est pratique pour les installations neuves comme pour les remplacements ciblés, en particulier lorsque l’optimisation de la place disponible dans le tableau est un critère important.

Raccordement souple avec conducteurs de 1 à 25 mm²

Ce disjoncteur accepte aussi bien les conducteurs monofilares que multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit pour des sections modestes ou plus importantes selon le circuit à protéger. Pour l’installateur, cela simplifie l’intégration dans des configurations variées et contribue à une mise en œuvre plus fluide sur chantier ou en maintenance.

Caractéristiques électriques utiles pour les environnements techniques

L’appareil présente une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV, une catégorie de surtension 3 et un degré de pollution 2. Sa classe de limitation énergétique 3 participe à une gestion efficace des contraintes en cas de défaut. Sa puissance dissipée de 4,9 W est également une donnée utile pour l’étude thermique du tableau, notamment dans les ensembles compacts ou fortement équipés.

Protection modulaire pensée pour l’exploitation et les extensions

Ce disjoncteur bipolaire est compatible avec l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins de l’installation. Son indice de protection IP20 correspond à une utilisation en enveloppe adaptée, et sa plage de fonctionnement de -25 à 75 °C répond aux contraintes rencontrées dans de nombreux locaux techniques. C’est une solution pertinente pour constituer une protection modulaire claire, compacte et bien dimensionnée autour d’un calibre 16A en courbe B.
