Disjoncteur modulaire 20A 1P courbe C 4,5kA 243183

Disjoncteur modulaire 20A 1P courbe C pour la protection des circuits

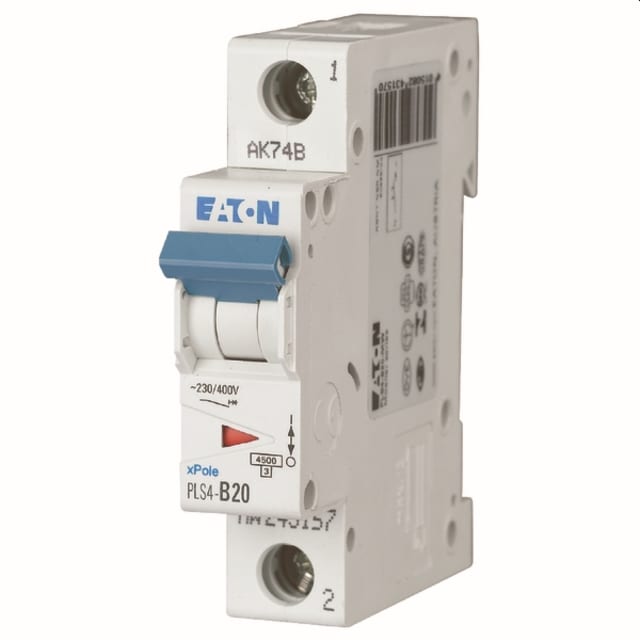

Ce disjoncteur modulaire 20A 1P courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique. Son calibre de 20 A le destine aux départs nécessitant une protection précise et stable, avec un encombrement réduit d’un seul module. Son format compact facilite l’intégration dans les coffrets et tableaux où l’optimisation de l’espace est essentielle.

Courbe C adaptée aux usages électriques courants

La courbe de déclenchement C convient aux circuits présentant des appels de courant modérés à la mise sous tension. Elle est particulièrement adaptée aux usages les plus fréquents en environnement résidentiel et tertiaire léger, notamment lorsque l’on souhaite une protection capable de tolérer les pointes de démarrage usuelles sans déclenchement intempestif. Ce positionnement en fait un choix cohérent pour de nombreuses lignes terminales à protéger proprement au tableau.

Pouvoir de coupure 4,5 kA et classe de limitation 3

Avec un pouvoir de coupure assigné de 4,5 kA selon EN 60898 et une classe de limitation énergétique 3, ce disjoncteur contribue à limiter les effets thermiques et dynamiques liés à un défaut. Cette combinaison permet de sécuriser efficacement le circuit protégé tout en répondant aux attentes d’une installation modulaire standard en courant alternatif 230 V. La tension d’isolement Ui de 440 V et la tenue aux chocs Uimp de 4 kV complètent un niveau technique cohérent pour la distribution en tableau.

Format 1 pôle compact pour tableau modulaire

Ce modèle dispose d’un seul pôle protégé et occupe 1 unité de division, soit une largeur typique de 17,5 mm dans la gamme modulaire. Sa profondeur totale de 70,5 mm favorise une implantation nette dans les coffrets compatibles. Le raccordement du neutre n’est pas intégré sur cette version 1P, ce qui permet de l’utiliser dans les configurations où seule la phase doit être protégée par l’appareil.

Raccordement pratique et intégration avec accessoires

Le disjoncteur accepte des conducteurs rigides et multibrins de 1 à 25 mm², ce qui offre une bonne souplesse de câblage au moment de la mise en œuvre. Il peut également recevoir des dispositifs supplémentaires, un point utile pour les tableaux nécessitant une évolution ou une adaptation avec accessoires compatibles. Cette conception facilite l’intégration dans une distribution modulaire structurée, tout en conservant une lecture claire des départs protégés.

Fonctionnement en courant alternatif et tenue en service

Prévu pour une alimentation AC en 50 à 60 Hz, ce disjoncteur fonctionne dans une plage de température ambiante étendue de -25 à +75 °C. Son indice de protection IP20 correspond à un usage en enveloppe ou tableau, avec un degré de pollution 2 adapté à son environnement de destination. La puissance dissipée de 3,3 W est à prendre en compte dans les tableaux où la maîtrise de l’échauffement participe à une implantation propre et bien dimensionnée.

Un choix pertinent pour équiper ou compléter un tableau électrique

Ce disjoncteur modulaire 20A 1P courbe C 4,5 kA s’adresse aux installations recherchant une protection modulaire simple, lisible et compatible avec les usages courants de distribution. Son calibre, son format une module et sa courbe de déclenchement en font une solution adaptée pour compléter un tableau électrique, remplacer un appareil équivalent ou préparer une ligne dédiée avec un niveau de protection clairement identifié.
