Horloge analogique journalière synchrone rail DIN 167389
54.76€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 54.76€ | 0% |
| 3-5 | 53.66€ | 2% |
| 6-10 | 53.12€ | 3% |
| 11+ | 52.57€ | 4% |

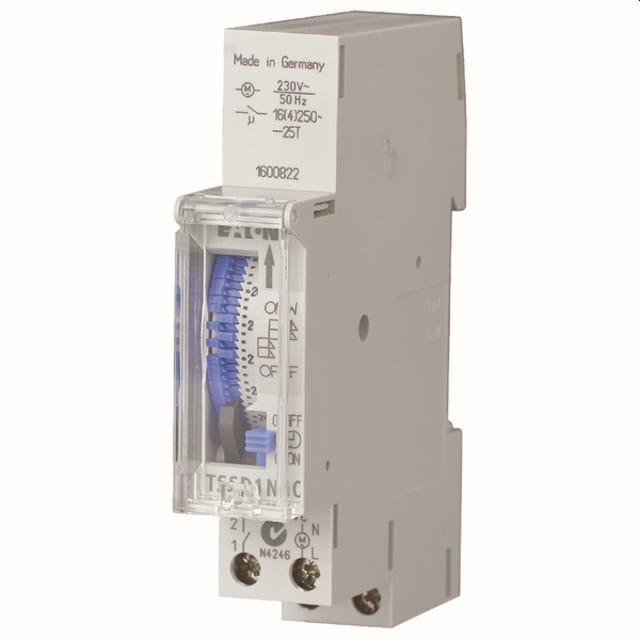

Horloge analogique journalière synchrone sur rail DIN 167389
Cette horloge analogique journalière synchrone est conçue pour automatiser la commande d’un circuit électrique sur une base 24 h , avec un montage sur barre DIN simple et propre dans un tableau. Référencée 167389 et identifiée commercialement TSSD1NO , elle constitue une solution fiable pour piloter des charges en horaires répétés, sans programmation complexe.
Les atouts de cette horloge journalière
Programme 24 h : idéale pour les répétitions quotidiennes. 1 canal : commande simple et directe d’un seul circuit. Temps de commutation minimal de 15 min : réglage adapté aux besoins courants de déclenchement. Contact fermeur (NO) : logique de commande standard pour de nombreuses applications.
Caractéristiques techniques essentielles
Cette horloge se monte sur barre DIN et occupe 1 module seulement, avec une largeur de 17,5 mm . Ses dimensions compactes de 90 mm de hauteur et 65,5 mm de profondeur facilitent l’intégration dans les coffrets et tableaux de distribution.
Pour quelles applications l’utiliser ?
Cette horloge analogique journalière est adaptée aux installations nécessitant une mise en marche et un arrêt répétés chaque jour , sans besoin de programmation hebdomadaire ou annuelle. Elle trouve sa place dans les tableaux électriques de bâtiments tertiaires, locaux techniques, ateliers, espaces communs ou petites installations de distribution où la simplicité d’usage est un vrai avantage.
Points de vigilance avant installation
Avant de choisir cette horloge, vérifiez que votre besoin correspond bien à un fonctionnement journalier 24 h et non à une programmation hebdomadaire ou annuelle. Son pas de commutation de 15 minutes doit également être compatible avec la précision recherchée sur votre installation.
En résumé
L’ horloge analogique journalière synchrone 167389 est une solution compacte, robuste et facile à intégrer pour la commande horaire quotidienne d’un circuit électrique. Sa logique 1 canal , son montage DIN , son réglage simple et son contact NO libre de potentiel en font un choix pertinent pour les tableaux où l’on privilégie la fiabilité et la clarté d’utilisation.
Documentation PDF
Caractéristiques techniques
| Nombre de canaux | 1 |
|---|---|
| Programme 24 h | oui |
| Programme hebdomadaire | non |
| Synchrone | oui |
| Commandé par quartz | oui |
| temps de commutation minimal canal 1 | 15 min |
| Tension d'alimentation | 230 V |
| Type de montage | barre DIN |
| Type de tension d'alimentation | AC |
| Réserve de marche en heures | 0 |
| Fréquence de la tension d'alimentation | 50 Hz |
| Réserve de marche en années | 0 |
| Précision par jour | 0 s |
| Programme 60 mn | non |
| Programme annuel | non |
| Exécution de contact | fermeur (NO) |
| temps de commutation minimal canal 2 | 0 min |
| Graduation du disque de programme 1 | 15 min |
| Graduation du disque de programme 2 | 0 min |
| Adaptation d'hiver/d'été automatique | non |
| Commande manuelle | oui |
| Présélection de couplage | oui |
| Courant de coupure nominal avec 250 v ac | 16 A |
| puissance max. de commutation LED | 600 W |
| Contact de distribution libre de potentiel | oui |
| Classe de protection (IP) | IP20 |
| Largeur en unités de division | 1 |
| Largeur | 17.5 mm |
| Hauteur | 90 mm |
| Profondeur | 65.5 mm |
Comment régler l’heure sur cette horloge analogique journalière rail DIN ?
Il faut mettre le disque de programme à l’heure actuelle, puis ajuster l’horloge à l’heure locale avant de l’utiliser. Comme il s’agit d’un modèle synchrone commandé par quartz, la mise à l’heure doit se faire avec soin au départ pour que la programmation journalière soit correcte.
Peut-on faire une programmation jour par jour sans programmation hebdomadaire ?
Oui. Ce modèle est prévu pour un programme 24 h, donc il répète le même cycle chaque jour. Il n’est pas conçu pour une programmation hebdomadaire.
Quel est le pas de réglage du programme ?
Le réglage se fait par intervalles de 15 minutes. C’est utile pour définir des plages de marche assez précises, mais sans aller au niveau d’une programmation minute par minute.
Peut-on forcer la sortie manuellement sans attendre le prochain cycle ?
Oui, une commande manuelle est prévue. Elle permet de basculer l’état de sortie sans modifier le programme enregistré, ce qui est pratique pour un test ou un besoin ponctuel.
Cette horloge est-elle adaptée à un tableau électrique sur rail DIN ?
Oui. Le montage se fait sur barre DIN et le format 1 module la rend adaptée à un tableau électrique modulaire, avec un encombrement réduit.
Le contact est-il libre de potentiel pour piloter une autre commande ?
Oui, le contact de sortie est libre de potentiel. Cela permet de l’intégrer plus facilement dans une logique de commande, selon le schéma de câblage prévu par l’installation.
