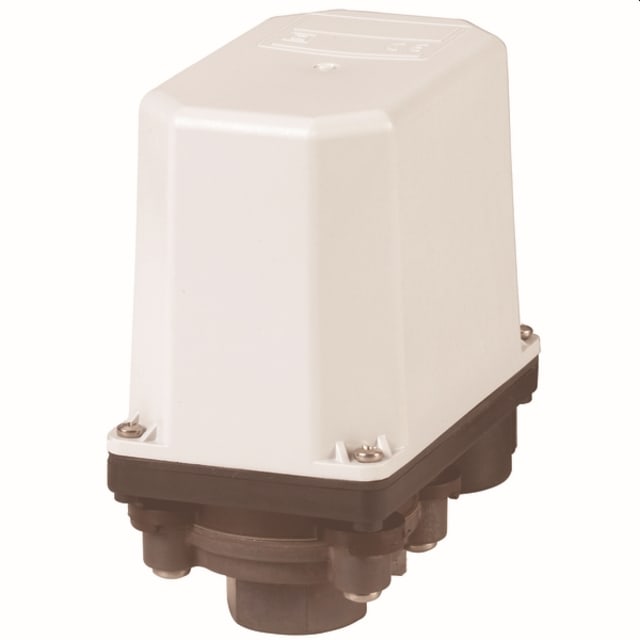

Manostat triphasé 15 bars raccord 1/4 088527

Manostat triphasé 15 bars pour commande de pression industrielle

Ce manostat triphasé 15 bars est conçu pour assurer la surveillance et la commutation d’un seuil de pression dans les installations industrielles et techniques. Il s’agit d’un pressostat mécanique de la série MCS, adapté aux fonctions de régulation à 2 points et de gardiennage de pression. Son principe de fonctionnement permet de piloter une commande électrique en fonction de la pression du fluide, ce qui en fait une solution pertinente pour de nombreuses applications de contrôle, de sécurité fonctionnelle et d’automatisation.

Plage de pression adaptée aux circuits jusqu’à 15 bars

Ce modèle est prévu pour une pression de travail maximale de 15 bars, avec une pression d’enclenchement de 0 à 10,4 bars et une pression de déclenchement de 0 à 11 bars. Cette configuration le rend intéressant pour les installations où la commutation doit intervenir dans une plage intermédiaire à élevée, avec un réglage mécanique exploitable pour adapter le comportement du manostat aux contraintes du circuit. La pression d’essai maximale atteint 32 bars et la pression d’éclatement 90 bars, ce qui apporte une marge importante sur les sollicitations accidentelles du réseau.

Version triphasée avec contact inverseur pour intégration en commande

Le produit correspond à une version triphasée de type 1W, avec un contact auxiliaire inverseur. Cette conception convient aux fonctions de signalisation, de surveillance ou d’asservissement dans une logique de commande de machines et d’équipements. Il peut être utilisé sous courant alternatif jusqu’à 230 V en 50 Hz comme en 60 Hz, ainsi que sous courant continu jusqu’à 110 V. Son raccordement électrique à vis facilite une connexion nette et stable dans les armoires, coffrets et environnements de commande industrielle.

Raccord fileté pour montage sur circuit de pression

Le raccordement au process s’effectue par filetage cylindrique gaz femelle de type BSPP, avec une dimension de filetage indiquée à 1/2 pouce. Ce format est bien adapté aux montages sur réseaux de pression industriels, groupes de pompage, compresseurs, circuits pneumatiques ou hydrauliques compatibles. Ce type de connexion favorise une intégration simple sur une ligne existante, à condition de respecter la compatibilité de l’installation et les prescriptions de montage de l’ensemble.

Protection IP65 pour environnements techniques exigeants

Avec un indice de protection IP65, ce manostat est conçu pour résister à la pénétration des poussières et aux projections d’eau dans les environnements techniques courants. Il convient ainsi à une implantation dans des zones de production, des locaux techniques ou des ensembles de commande où la protection de l’appareillage contre les agressions extérieures est importante. Ce niveau de protection est particulièrement apprécié lorsque le composant doit rester exposé aux contraintes d’exploitation sans recours à un habillage complexe.

Fonctionnement mécanique simple sans affichage ni commande manuelle

Ce manostat fonctionne sans électronique intégrée, sans affichage et sans commande manuelle. Cette architecture purement mécanique répond aux besoins des installations recherchant une détection de pression directe et une commutation franche, sans interface superflue. Il n’est pas destiné à une fonction de limitation, mais il est bien adapté comme régulateur à 2 points et comme gardien de pression, ce qui permet de l’orienter vers des usages de contrôle de seuil et de maintien d’état dans des process industriels.

Compatibilité thermique et format pratique pour coffrets et machines

Le produit accepte une température de milieu de 25 à 80 °C, ce qui le rend compatible avec de nombreux environnements de fonctionnement industriels. Son format compact, avec une hauteur de 111 mm, une largeur de 60 mm et une profondeur de 96 mm, facilite son implantation dans des ensembles techniques où l’espace reste compté. Ce gabarit permet une intégration cohérente sur machine, sur panneau ou à proximité immédiate du circuit à surveiller, tout en conservant une bonne accessibilité au câblage et au raccordement.

Un choix pertinent pour surveillance de pression sur équipements industriels

Ce manostat triphasé 15 bars répond aux besoins des professionnels qui recherchent un pressostat industriel compact pour surveiller et commuter un seuil de pression sur une installation technique. Sa plage de fonctionnement, sa protection IP65, son raccord fileté BSPP et sa conception pour commande électrique en font un composant adapté aux automatismes, ensembles de pompage, circuits pneumatiques et applications de contrôle de pression où la lisibilité du produit et la compatibilité technique sont essentielles au moment de l’achat.
