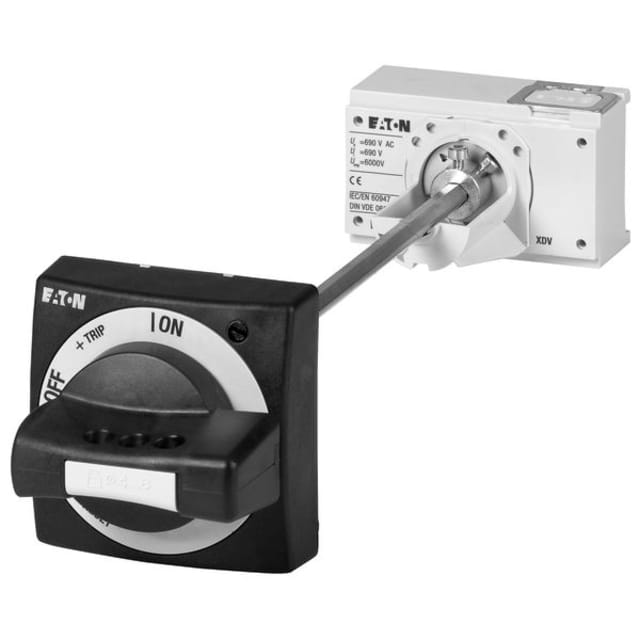

Poignée rotative déportée sur porte verrouillable 260172

Poignée rotative déportée sur porte pour commande en façade d’armoire

Cette poignée rotative déportée sur porte est conçue pour manœuvrer l’appareil depuis l’extérieur d’une armoire, sans ouverture de la porte. Elle convient aux configurations où l’accès en façade doit rester simple, lisible et fonctionnel, tout en conservant l’organe de coupure monté à l’intérieur du coffret. Son format est prévu pour la taille 1 de la gamme compatible.

Adaptée aux disjoncteurs et interrupteurs-sectionneurs compacts

Ce modèle est prévu pour une utilisation avec des appareils compacts de type disjoncteur de puissance ou interrupteur-sectionneur de la famille correspondante. Il s’intègre dans les ensembles utilisant les appareillages NZM1, PN1 et N(S)1, ce qui facilite l’identification de la bonne commande déportée lors d’un montage neuf, d’un remplacement ou d’une mise en conformité d’un tableau électrique.

Verrouillage par cadenas directement sur la poignée

La poignée est verrouillable par cadenas, directement au niveau de la commande. Ce point est particulièrement utile pour sécuriser une position de manœuvre et limiter les interventions non autorisées pendant les opérations d’exploitation ou de maintenance. Le système de blocage agit sur la poignée, avec une conception pensée pour le verrouillage de la porte en position de commande, afin de mieux maîtriser l’accès au compartiment.

Commande rompue sur porte avec accessoires d’assemblage

Cette version à commande rompue sur porte est livrée pour une intégration sur façade avec les pièces d’assemblage associées et un adaptateur de commande rotative. Elle répond aux besoins des monteurs et tableautiers recherchant une solution propre pour reporter la manœuvre sur la porte d’armoire. Une rallonge d’axe additionnelle est nécessaire pour réaliser l’ensemble de la liaison mécanique selon la profondeur et la configuration du coffret.

Protection d’enveloppe adaptée aux environnements exigeants

La conception de cette poignée rotative déportée sur porte s’inscrit dans des montages où la tenue de l’enveloppe est importante. Elle est associée à un niveau de protection de type NEMA 4X et 12, avec une protection IP66 indiquée pour l’ensemble concerné. Cela en fait une solution adaptée aux installations nécessitant une commande extérieure bien protégée contre les pénétrations courantes liées à l’environnement du tableau.

Repérage clair et lecture pratique en exploitation

La poignée intègre une présentation pensée pour la lecture de l’état de commande depuis la façade. Elle reçoit une plaque d’avertissement ou une étiquette de repérage à clip, utile pour améliorer l’identification de la fonction dans le tableau et rendre l’exploitation plus directe. Ce détail est apprécié dans les armoires techniques où la clarté du repérage participe à une utilisation plus fluide.

Finition noire pour une intégration sobre en tableau

Avec sa finition noire, cette poignée s’intègre facilement sur de nombreuses portes de coffrets et façades d’armoires électriques. Son aspect sobre convient aussi bien aux ensembles industriels qu’aux tableaux de distribution technique, tout en conservant une lecture nette de la commande. C’est un accessoire pertinent lorsque l’on souhaite combiner commande déportée, verrouillage et intégration soignée en façade.
