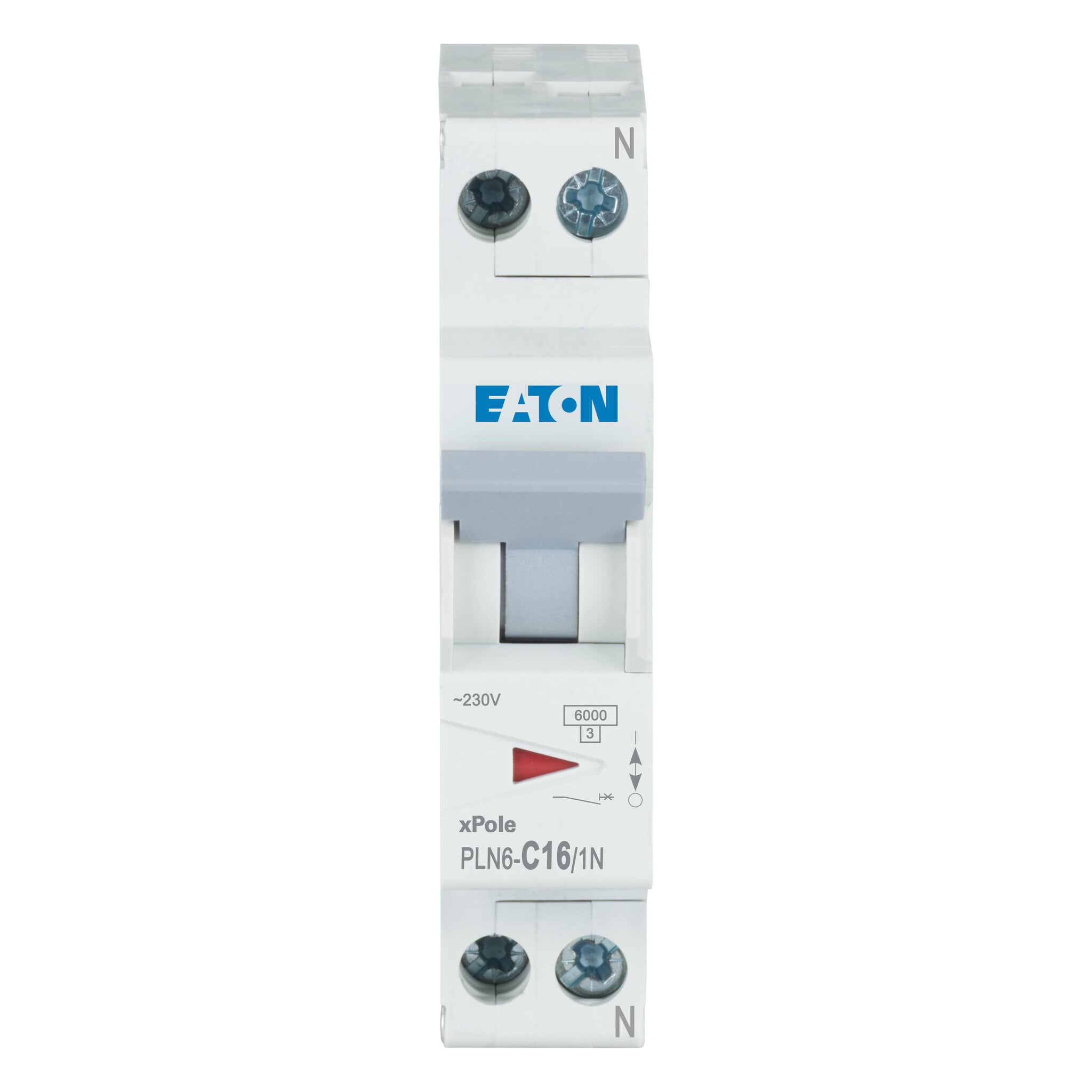

Disjoncteur modulaire 16A 1P+N courbe C PLN6-C16/1N-MW

Disjoncteur modulaire 16A 1P+N courbe C pour circuits monophasés 230 V

Ce disjoncteur modulaire 16A 1P+N courbe C est conçu pour la protection des circuits terminaux en courant alternatif 230 V. Sa configuration 1 pôle + neutre permet la coupure simultanée de la phase et du neutre, avec un seul pôle protégé, ce qui en fait une solution adaptée aux tableaux résidentiels et tertiaires pour les lignes d’alimentation courantes, notamment en éclairage, prises ou petits équipements électriques selon le dimensionnement de l’installation.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits pouvant présenter un courant d’appel modéré au démarrage. Elle permet de mieux accompagner certains usages comportant des charges légèrement inductives ou des équipements générant une pointe brève à la mise sous tension, tout en assurant une protection efficace contre les surcharges et les courts-circuits. En 16 A, ce modèle s’intègre naturellement dans de nombreuses configurations de distribution monophasée.

Pouvoir de coupure 6 kA pour une protection modulaire performante

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898, ce disjoncteur modulaire apporte un niveau de protection adapté aux environnements de distribution basse tension usuels. Sa classe de limitation énergétique 3 contribue à réduire les effets thermiques et dynamiques liés à un défaut, ce qui participe à une meilleure maîtrise des contraintes dans le coffret et sur les conducteurs raccordés.

Format 1 module pour optimiser la place dans le tableau électrique

Sa largeur d’un seul module facilite l’intégration dans les coffrets où chaque emplacement compte. Ce format compact permet d’optimiser l’occupation du rail DIN sans compromettre la fonction de coupure phase + neutre. C’est un avantage concret pour les tableaux résidentiels, les extensions d’installation ou les rénovations où l’espace disponible est parfois limité.

Raccordement simple et bonne compatibilité de câblage

Ce modèle accepte des conducteurs monofiliaires de 1 à 16 mm², ce qui couvre une large plage de sections courantes en distribution modulaire. La présence du neutre raccordable et la possibilité d’ajouter des dispositifs supplémentaires offrent davantage de souplesse pour composer un ensemble de protection cohérent dans le tableau. Ce disjoncteur convient ainsi aux montages recherchant une implantation propre, lisible et fonctionnelle.

Conçu pour fonctionner dans des conditions d’exploitation étendues

Prévu pour une fréquence de 50 à 60 Hz et un fonctionnement en tension AC, ce disjoncteur accepte une plage de température ambiante de -25 à 75 °C. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent aux exigences habituelles des appareillages modulaires installés dans des enveloppes de distribution. Son indice de protection IP20 s’inscrit dans un usage en coffret ou tableau, à l’abri des contacts directs selon les règles de pose appropriées.

Un choix pertinent pour tableau résidentiel et petit tertiaire

Ce disjoncteur modulaire 16A 1P+N courbe C répond aux besoins des installations recherchant une protection compacte, claire à identifier et adaptée aux circuits monophasés courants. Son encombrement réduit, sa coupure simultanée phase + neutre, son calibre 16 A et son pouvoir de coupure 6 kA en font une solution particulièrement intéressante pour équiper ou compléter un tableau électrique avec un appareillage modulaire cohérent et bien dimensionné.
