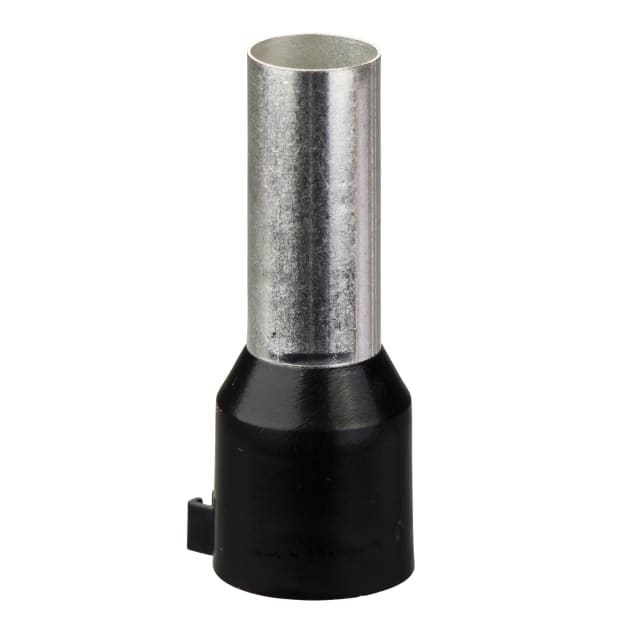

Embout de câblage porte-repères 25 mm² noir DZ5CA253

Embout de câblage porte-repères 25 mm² pour conducteurs souples

Cet embout de câblage porte-repères 25 mm² noir est conçu pour la terminaison de conducteur simple en vue d’un raccordement propre dans les borniers et organes de connexion. Son format moyen convient aux applications où la préparation du câble doit rester nette, lisible et adaptée à un repérage complémentaire. Il s’intègre dans la série Linergy TR Cable ends et répond à un usage de câblage structuré en armoire, coffret ou tableau.

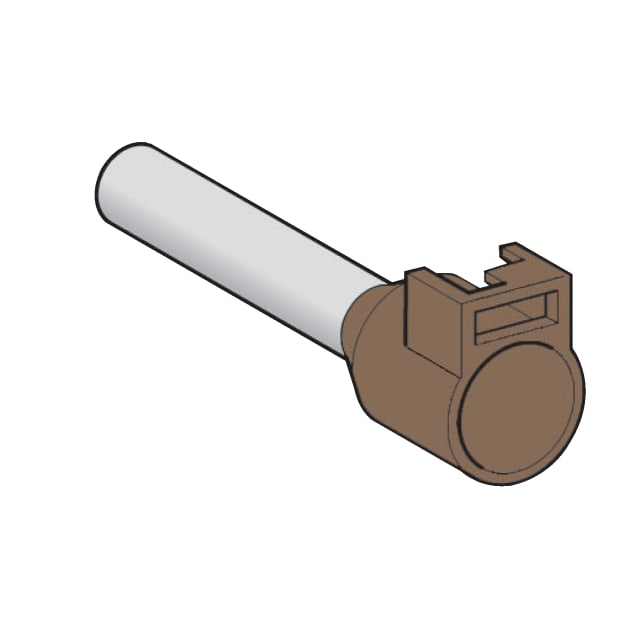

Porte-repères intégré pour un câblage plus lisible

Sa particularité tient à son porte-repères intégré, prévu pour recevoir une désignation supplémentaire de conducteur. Ce point est particulièrement utile dans les installations où l’identification des départs, retours ou fonctions de câbles doit rester claire au moment du montage comme lors des interventions de maintenance. La tête isolée noire apporte en plus un repère visuel immédiat sur la section ou l’organisation du câblage selon vos habitudes de repérage.

Section 25 mm² avec douille de 22 mm pour une insertion régulière

Prévu pour une section nominale de 25 mm², cet embout reçoit un conducteur de forte section tout en facilitant son introduction dans les bornes adaptées. Sa douille de 22 mm et sa longueur totale de 36 mm offrent une tenue linéaire du brin serti, ce qui aide à présenter le câble plus proprement dans les zones de raccordement. Cette géométrie convient bien aux montages où la maîtrise de l’encombrement et l’alignement des conducteurs comptent autant que la finition du raccordement.

Corps isolé en polyamide sans halogène

La partie isolante est réalisée en polyamide, avec une conception isolée et sans halogène. Ce choix de matériau permet d’obtenir un embout adapté aux environnements de câblage techniques recherchant une finition soignée au niveau de l’entrée du conducteur. La collerette isolante améliore également le guidage du câble lors du sertissage et contribue à une présentation plus nette de la terminaison.

Tube en cuivre étamé pour la finition des extrémités

La douille métallique est en cuivre avec traitement de surface étamé. Cette configuration est utilisée pour regrouper et maintenir les brins d’un conducteur souple avant serrage dans une borne, afin d’obtenir une extrémité plus régulière qu’un fil laissé nu. L’embout est de forme standard, non en ruban, et il est destiné à un seul conducteur, ce qui le rend parfaitement adapté aux opérations de câblage courant en distribution, automatisme et équipement de coffrets.

Format adapté aux montages en coffret et tableau

Grâce à son encombrement maîtrisé, cet embout de câblage noir se prête bien aux raccordements en série dans les borniers, contacteurs, appareillages modulaires ou équipements industriels compatibles avec cette section. Son porte-repères est particulièrement intéressant lorsque plusieurs conducteurs doivent être identifiés rapidement sans alourdir le cheminement du câblage. Pour l’installateur, c’est une solution pratique pour garder un ensemble plus ordonné à l’intérieur du coffret.

Choix pertinent pour les opérations de sertissage sur conducteur simple

Ce modèle est destiné au sertissage de conducteur simple de taille AWG 4, avec isolation intégrée et zone de marquage prévue d’origine. Il convient lorsque l’on recherche un embout 25 mm² repérable, noir, avec un tube long et une tête compatible avec l’ajout d’identification. Pour éviter toute erreur de sélection, il est particulièrement adapté aux besoins de câblage exigeant à la fois une terminaison soignée et une lecture plus claire des conducteurs en façade ou en fond d’armoire.
