Fil H07Z1-R sans halogène vert/jaune 70mm² 750V

Fil H07Z1-R sans halogène vert/jaune 70mm² 750V pour conducteur de protection

Ce fil H07Z1-R sans halogène vert/jaune 70mm² est conçu pour les liaisons de terre et les conducteurs de protection dans les installations électriques fixes. Sa section importante de 70 mm² répond aux besoins des distributions de puissance, des colonnes techniques, des tableaux et des liaisons équipotentielles exigeant une forte capacité de passage du courant. Son repérage vert/jaune permet une identification immédiate de la fonction de terre, ce qui facilite le câblage et réduit les risques d’erreur sur chantier comme en maintenance.

Âme cuivre câblée classe 2 adaptée aux installations fixes de forte section

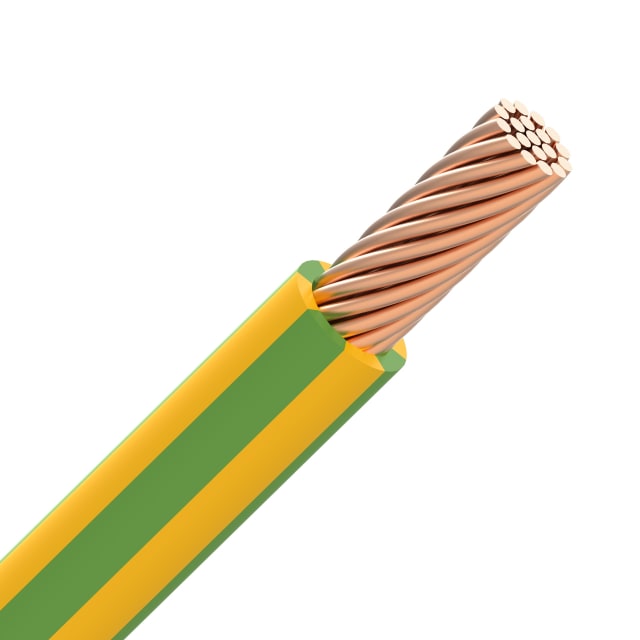

Le conducteur est réalisé en cuivre nu avec une âme câblée de classe 2. Cette construction apporte un bon compromis entre tenue mécanique, conductivité et maniabilité pour une section élevée. Sur ce type de fil électrique 70mm², la structure câblée simplifie la mise en œuvre par rapport à un conducteur plus rigide, tout en restant adaptée aux parcours fixes en armoire, gaine, cheminement technique ou coffret de distribution. L’aspect visible du produit confirme bien une âme multibrins en cuivre avec isolation vert/jaune dédiée à la protection électrique.

Isolation LS0H sans halogène pour limiter fumées et émissions corrosives

Ce fil H07Z1-R est un modèle LS0H, c’est-à-dire à faible émission de fumées et sans halogène. En cas d’échauffement important ou d’exposition au feu, ce type d’isolation contribue à réduire l’opacité des fumées ainsi que les émissions acides corrosives. C’est un choix pertinent lorsque l’on recherche un fil de terre sans halogène pour des environnements techniques, des bâtiments recevant du public, des circulations, des locaux tertiaires ou des zones où la lisibilité d’évacuation et la protection des équipements sont des critères importants.

Classement feu Cca s1 d2 a1 pour une lecture claire des performances

Le câble affiche un classement de réaction au feu Cca selon EN 13501-6, avec niveau s1 pour une faible production de fumée, d2 pour les gouttelettes ou particules enflammées, et a1 pour une très faible acidité des fumées. Cette combinaison apporte une lecture technique précise de son comportement au feu et oriente clairement son usage dans les installations où la performance CPR du conducteur doit être prise en compte. Pour un fil électrique vert/jaune de cette section, ce classement constitue un repère utile au moment du choix produit et de la préparation du chantier.

Tension 450/750V et tenue thermique jusqu’à 70°C au conducteur

Ce fil H07Z1-R 450/750V convient aux installations basse tension nécessitant un conducteur unipolaire isolé pour pose fixe. Sa tension nominale Uo est de 450 V et sa tension nominale U de 750 V. La température maximale admissible du conducteur atteint 70°C, ce qui le rend adapté aux usages classiques de distribution et de protection dans les tableaux, canalisations et liaisons internes d’équipements. Il peut être manipulé et installé dans une plage de température extérieure de -5 à 50°C, puis utilisé après montage sans vibration entre -15 et 70°C.

Section 70 mm², diamètre extérieur de 12,5 mm et rayon de courbure maîtrisé

Avec un diamètre extérieur approximatif de 12,5 mm, ce fil de terre 70mm² conserve un format cohérent avec son niveau de section. Son rayon de courbure minimal est de 6 fois le diamètre, soit un point important pour préparer les passages en goulotte, coffret, gaine technique ou armoire électrique. Cette donnée aide à anticiper l’encombrement réel et à obtenir une pose propre, sans contrainte excessive sur l’isolant. Son poids de 665 kg/km donne également une indication utile pour l’organisation de la manutention et la planification des longueurs à tirer.

Un format adapté à la coupe et aux besoins précis du chantier

Présenté ici en longueur de 1 mètre, ce fil H07Z1-R sans halogène vert/jaune 70mm² 750V est particulièrement intéressant pour les besoins de coupe, d’appoint ou de préparation de liaisons sur mesure. Il permet d’ajuster la quantité au plus juste pour une barrette de terre, une interconnexion de tableau, une liaison équipotentielle principale ou un raccordement de protection de forte section. Pour l’installateur, c’est une solution pratique pour réaliser un câblage net, cohérent et dimensionné selon les contraintes réelles du projet.
