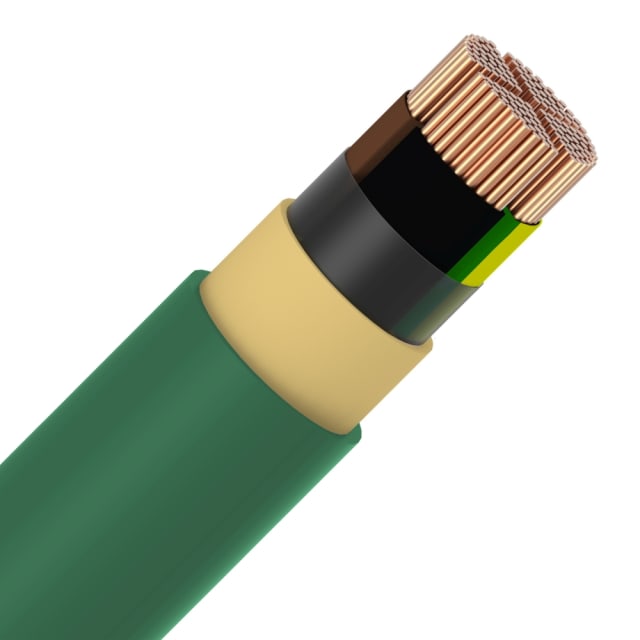

Câble d’installation XLPE LS0H 1 kV 4G120 mm² pour alimentations fixes exigeantes

Ce câble d’installation XGB 4G120 mm² est conçu pour les liaisons fixes en basse tension nécessitant une forte section de conducteur et une gaine extérieure sans halogène. Sa configuration 4G intègre 4 conducteurs dont un conducteur de protection, ce qui le rend adapté aux alimentations de puissance, aux distributions techniques et aux circuits où la continuité de terre doit être intégrée directement dans le câble. Avec sa tension assignée 0,6/1 kV, il répond aux besoins des installations permanentes demandant à la fois capacité de transport, tenue thermique et encombrement maîtrisé.

Âmes cuivre classe 2 de 120 mm² pour une mise en œuvre adaptée aux fortes intensités

Chaque conducteur est réalisé en cuivre nu avec une âme câblée de classe 2 et une forme sectorale. Cette conception permet de disposer d’une section nominale importante de 120 mm² tout en conservant une géométrie de câble ronde, pratique pour le passage, le maintien et l’organisation dans les cheminements. Le cuivre nu favorise une excellente conductivité, tandis que la construction câblée apporte un bon compromis entre tenue mécanique et maniabilité sur chantier pour les raccordements d’armoires, tableaux, colonnes ou départs de puissance.

Isolation XLPE et gaine LS0H pour les environnements où les émissions doivent être limitées

L’isolation principale en polyéthylène réticulé XLPE permet au conducteur d’admettre une température maximale de 90 °C, ce qui convient aux usages intensifs en installation fixe. La conception LS0H, sans halogène selon l’IEC 60754-2, constitue un choix pertinent dans les zones où l’on souhaite limiter les fumées opaques et les émanations acides en cas d’échauffement important ou d’incendie. Cette architecture de câble d’installation sans halogène est particulièrement recherchée pour les bâtiments techniques, circulations, locaux recevant du matériel sensible ou zones où la lisibilité des évacuations doit être préservée.

Classification feu Cca s1 d2 a1 pour les projets demandant une lecture claire des performances

Ce câble vert 4G120 mm² présente une classification de réaction au feu Cca, avec un niveau s1 pour une faible production de fumée, d2 pour les gouttelettes ou particules enflammées persistantes de plus de 10 secondes, et a1 pour une très faible acidité des émissions. Pour un acheteur professionnel comme pour un installateur, cette désignation apporte une lecture immédiate du comportement du câble face au feu et facilite le choix d’une référence cohérente avec les exigences du chantier, du cahier des charges et de l’environnement de pose.

Repérage des conducteurs et présence du vert/jaune pour un câblage plus lisible

L’identification des conducteurs se fait par couleur, avec marquage conforme à la codification HD 308 S2, ce qui simplifie le repérage lors du tirage, de la préparation et du raccordement. La présence du conducteur de protection intégré évite d’ajouter une terre séparée sur de nombreuses configurations d’installation. Sur le terrain, cela permet de gagner en clarté dans les raccordements et de sécuriser l’organisation des départs sur les équipements de distribution, les tableaux et les liaisons fixes de forte puissance.

Dimensions, rayon de courbure et conditions de pose à anticiper sur chantier

Avec un diamètre extérieur approximatif de 40 mm et un poids de 4910 kg/km, ce câble appartient clairement à la catégorie des sections importantes qui demandent une préparation sérieuse du cheminement et de la manutention. Son rayon de courbure minimal est de 12 fois le diamètre extérieur, un point essentiel pour préserver la structure du câble lors du passage en goulotte, en chemin de câble ou en traversée technique. La température de pose indiquée de 0 à 60 °C aide également à planifier une installation dans de bonnes conditions, tandis que la plage de service statique de -15 à 60 °C convient aux usages fixes courants.

Un câble XGB adapté aux installations permanentes, pas aux usages spécifiques non prévus

Ce modèle est bien prévu comme câble d’installation, avec un comportement retardateur de flamme selon l’IEC 60332-1-2. En revanche, il n’est pas annoncé comme résistant à l’huile, ni comme protégé contre les rongeurs, ni comme étanche à l’eau longitudinalement ou transversalement. Ces informations sont importantes pour sélectionner la bonne référence sans ambiguïté : ce câble convient aux installations fixes de distribution et d’alimentation lorsqu’on recherche une forte section en XLPE LS0H, mais il ne doit pas être confondu avec un câble destiné à des contraintes renforcées d’étanchéité, d’agression chimique ou d’environnement fortement exposé.
