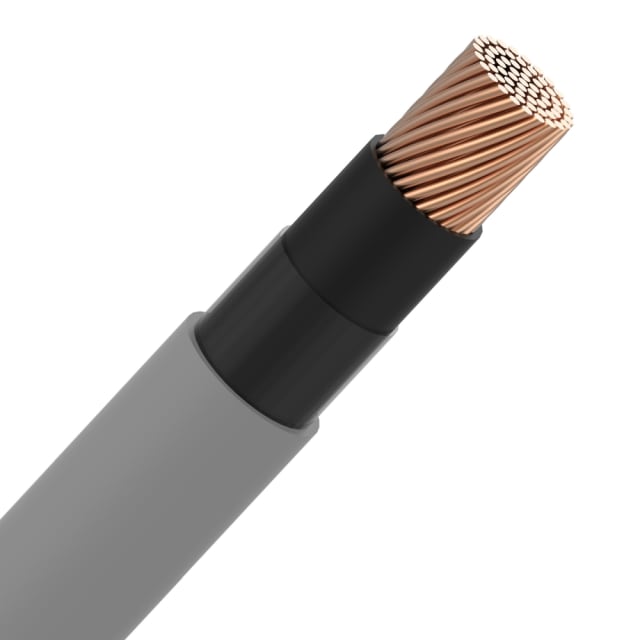

Câble d’installation XVB 1X50 mm² pour liaisons de puissance

Ce câble d’installation XVB XLPE/PVC 1 kV gris en section 1X50 mm² est conçu pour les raccordements électriques nécessitant une forte capacité de passage du courant dans une configuration monopolaire. Sa conception à un seul conducteur le rend particulièrement adapté aux liaisons de puissance, aux distributions entre tableaux, aux alimentations techniques et aux installations où le dimensionnement du conducteur est déterminant pour maîtriser les performances de la ligne.

Conducteur cuivre câblé classe 2 pour une mise en œuvre maîtrisée

L’âme en cuivre nu de classe 2, de forme ronde, associe une très bonne conductivité à une structure câblée adaptée aux usages d’installation. En pratique, cette construction facilite l’intégration du câble dans les cheminements prévus tout en conservant une tenue mécanique cohérente avec une section de 50 mm². Ce format est recherché lorsque l’on veut combiner capacité électrique, stabilité du conducteur et compatibilité avec des raccordements de puissance appropriés.

Isolation XLPE et gaine PVC pour les environnements d’installation courants

Le conducteur est isolé en polyéthylène réticulé XLPE, un matériau apprécié pour sa tenue thermique élevée, tandis que la gaine extérieure en PVC gris assure la protection périphérique du câble. Cette association XLPE/PVC est bien adaptée aux câbles d’installation 0,6/1 kV, en apportant une réponse technique claire pour les réseaux fixes. La température maximale admissible du conducteur atteint 90 °C, ce qui permet de répondre aux contraintes d’exploitation prévues pour ce type de liaison.

Comportement au feu classé Cca s3 d2 a3

Ce câble XVB bénéficie d’un classement de réaction au feu Cca s3 d2 a3. Cette donnée est importante pour sélectionner un câble conforme aux exigences de chantier ou de cahier des charges portant sur le comportement au feu. Elle indique un niveau de performance identifié selon les critères de réaction au feu, avec une production de fumée classée s3, des gouttelettes enflammées classées d2 et une production d’acidité classée a3. Pour l’installateur, cette information facilite le choix du bon câble dès la phase de préparation du matériel.

Format monopolaire 1X50 mm² pour les installations fixes

Avec sa géométrie ronde, son diamètre extérieur approximatif de 15 mm et l’absence de conducteur de protection intégré, ce câble est destiné aux installations fixes où chaque conducteur est sélectionné séparément selon l’architecture du circuit. Le repérage par couleur du conducteur contribue également à une lecture plus claire lors de la mise en œuvre. Ce type de câble est pertinent lorsque l’on compose une liaison sur mesure avec les sections et conducteurs nécessaires au projet.

Contraintes de pose et de courbure à prendre en compte

Pour préserver de bonnes conditions d’installation, la plage de température de pose est donnée de 0 à 60 °C. En service statique, le câble est prévu pour fonctionner entre -15 et 60 °C. Son rayon de courbure minimal correspond à 15 fois le diamètre extérieur, un point utile pour anticiper les passages en chemin de câble, les remontées en armoire ou les zones plus contraintes. Ces caractéristiques aident à préparer une pose propre et adaptée au gabarit réel du câble.

Un choix pertinent pour tableaux, colonnes et alimentations techniques

Ce câble d’installation XVB XLPE/PVC 1 kV gris 1X50 mm² convient aux applications où une section importante est nécessaire pour des alimentations techniques, des départs de puissance, des liaisons entre coffrets ou des montées de distribution. Son poids d’environ 565 kg/km rappelle qu’il s’agit d’un câble de section conséquente, à choisir lorsque le projet impose une vraie capacité de transport électrique et une construction pensée pour l’installation fixe.
