Eindklem CFA Module – Structures et montage photovoltaïque

Une pince d’extrémité CFA pour les rails ClickFit Basic

L’Esdec 100-3003 termine la fixation d’un panneau photovoltaïque au bord d’un rail ClickFit Basic. Cette pince CFA retient le dernier cadre de la rangée avec la vis de montage adaptée. Elle appartient aux anciennes configurations ClickFit documentées pour toitures en tuiles, acier ou plaques ondulées et ne constitue pas une pince universelle.

Une compatibilité avec plusieurs hauteurs de cadre

La documentation associe la pince CFA aux cadres de 29, 30, 33, 34, 37, 38, 41, 42, 45, 46, 49 et 50 mm. La pince CFB 100-3004 couvre les hauteurs intermédiaires complémentaires. La hauteur réelle du cadre doit donc être mesurée avant de sélectionner la famille et la vis correspondantes.

Un composant en aluminium à insérer dans le rail

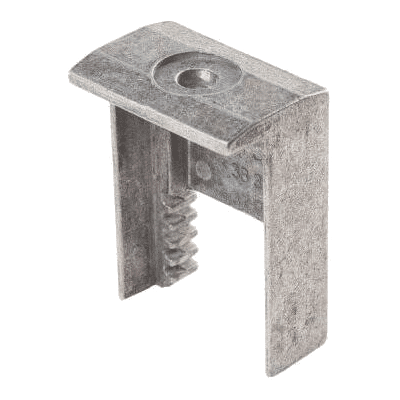

Une fiche exacte décrit la 100-3003 comme une pince en aluminium d’environ 40 × 30 × 55 mm. Elle se glisse dans le rail avant d’être serrée contre le dernier module. Ces dimensions servent à identifier la pièce ; la position et le couple doivent provenir du manuel applicable au système installé.

Une vis de montage à commander séparément

La pince est annoncée sans le matériel de montage requis. La longueur de vis varie notamment avec la hauteur du cadre et la configuration de base, comme l’indiquent les tableaux Esdec. Utiliser une vis choisie seulement par habitude peut empêcher le serrage correct ou créer une prise insuffisante dans le profilé de montage.

Des variantes noires portant d’autres références

Selon la génération du manuel, la version CFA noire porte une référence propre, distincte de la 100-3003 en aluminium naturel. Cette distinction évite de commander une finition ou une pièce incompatible à partir du seul libellé « pince d’extrémité ». Il faut vérifier le rail, le système ClickFit et la nomenclature de l’installation existante.
