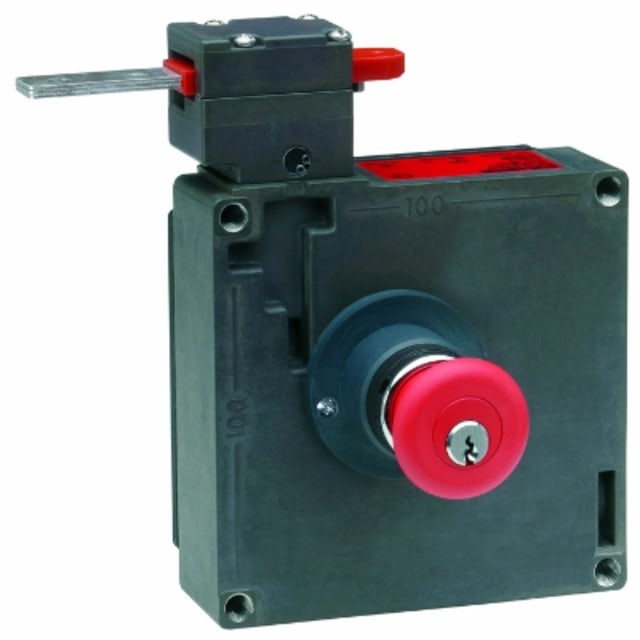

Interrupteur de sécurité à verrouillage 24V 089469

Interrupteur de sécurité à verrouillage 24 V pour protecteurs de machines

Cet interrupteur de sécurité à verrouillage 24 V est conçu pour la surveillance des accès sur machines et équipements industriels. Il associe le contrôle de position d’un protecteur mobile à une fonction de verrouillage, afin d’empêcher l’ouverture tant que les conditions de sécurité ne sont pas réunies. Cette configuration convient particulièrement aux portes, capots et carters nécessitant une retenue mécanique commandée.

Principe de verrouillage par alimentation pour le déverrouillage

Le fonctionnement repose sur un principe de verrouillage maintenu par ressort, avec déverrouillage par alimentation électrique. En pratique, le protecteur reste verrouillé jusqu’à l’alimentation du solénoïde, ce qui permet de conserver la retenue de l’accès en cas de coupure de courant. Ce mode de fonctionnement est recherché dans les applications où la maîtrise de l’ouverture du protecteur fait partie intégrante de la stratégie de sécurité machine.

Commande d’échappement intégrée pour sortie depuis la zone dangereuse

Ce modèle intègre une commande d’échappement avec bouton à clé, prévue pour permettre un déverrouillage manuel depuis la zone dangereuse sans outil. Cette disposition apporte une réponse adaptée aux machines où un opérateur peut se trouver à l’intérieur de l’enceinte protégée. Le retour à l’état de service s’effectue ensuite à l’aide de la clé, ce qui aide à encadrer la remise en fonctionnement.

Déverrouillage auxiliaire en face avant pour intervention et maintenance

Un déverrouillage auxiliaire est également présent en face avant. Il permet l’ouverture du protecteur en cas de situation particulière, par exemple lors d’un défaut ou d’une absence d’alimentation. Cette fonction facilite les opérations d’accès contrôlé pour maintenance ou diagnostic, tout en restant distincte du dispositif d’échappement destiné à la sécurité des personnes à l’intérieur de la zone protégée.

Tête d’actionnement orientée pour une intégration plus souple

L’interrupteur dispose d’une approche horizontale et d’une tête réglable par pas de 90°, ce qui simplifie son implantation sur différents profils de portes et architectures de bâtis. Cette souplesse de montage aide à optimiser l’alignement entre l’interrupteur et son actionneur, tout en limitant les contraintes d’intégration sur les machines compactes ou les accès techniques à géométrie spécifique.

Signalisation visuelle par LED pour lecture rapide de l’état

La présence de voyants LED permet une lecture visuelle rapide de l’état de l’appareil. Deux indicateurs, rouge et vert, sont disponibles pour faciliter le repérage des conditions de fonctionnement directement sur le terrain. Cet affichage améliore le confort d’exploitation lors des contrôles, des essais de mise en service ou des interventions de maintenance sur l’installation.

Configuration de contacts adaptée au contrôle de porte et de verrouillage

Ce modèle est prévu pour assurer à la fois la surveillance de porte et la surveillance du verrouillage grâce à une combinaison de contacts dédiée. Il convient ainsi aux circuits de sécurité nécessitant une information distincte sur la position du protecteur et sur l’état de la retenue. Cette séparation fonctionnelle est particulièrement utile pour les automatismes de sécurité exigeant une logique de contrôle claire entre accès fermé, accès verrouillé et autorisation d’ouverture.

Prévoir l’actionneur compatible pour une mise en œuvre complète

Pour finaliser l’installation, il convient de prévoir l’actionneur compatible, celui-ci n’étant pas fourni avec l’interrupteur. Ce point est important lors de la préparation de commande, notamment en remplacement ou en première monte sur machine. Avec son entrée de câble M20 x 1,5 et son format dédié aux applications de protection d’accès, cet interrupteur de sécurité à verrouillage 24 V constitue une solution adaptée aux ensembles de sécurité machine exigeant commande d’échappement, déverrouillage auxiliaire et signalisation locale.
