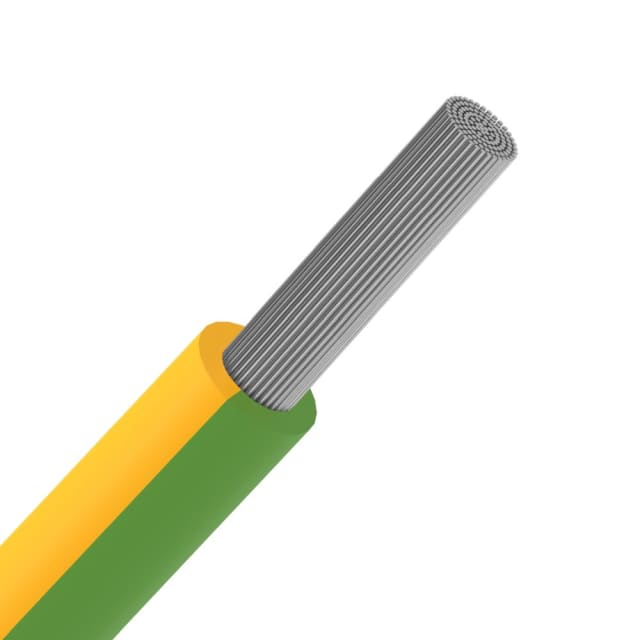

Fil électrique souple PVC H07V-KT vert/jaune 120mm²

Fil électrique souple PVC H07V-KT vert/jaune 120 mm² pour conducteur de protection

Ce fil électrique souple PVC H07V-KT vert/jaune 120 mm² est conçu pour les liaisons de protection, de mise à la terre et d’équipotentialité dans les installations électriques nécessitant une forte section. Son repérage vert/jaune permet une identification immédiate du conducteur de terre, tandis que sa conception souple facilite l’intégration dans les cheminements techniques, armoires, coffrets et équipements où la maniabilité reste essentielle malgré une section importante.

Âme cuivre étamé souple : une mise en œuvre plus pratique en forte section

Le conducteur est constitué d’une âme en cuivre étamé de classe 5, donc souple. Cette construction apporte une meilleure aisance de façonnage qu’un fil rigide de section équivalente, ce qui est particulièrement utile pour les raccordements de puissance, les barres de terre, les tableaux et les liaisons internes d’équipements. L’étamage du conducteur est également recherché dans les environnements techniques où l’on souhaite un cuivre protégé au niveau du toronnage, notamment pour les opérations de coupe, de dénudage et de raccordement.

Isolation PVC H07V-KT 450/750 V adaptée aux usages d’installation

Son isolation en PVC et son marquage H07V-KT correspondent à un fil d’installation destiné aux applications en 450/750 V. Cette configuration convient aux montages en enveloppe, en conduit, en goulotte ou à l’intérieur d’ensembles électriques prévus pour recevoir des conducteurs isolés. La température maximale admissible du conducteur atteint 70 °C, ce qui répond aux besoins courants des installations électriques fixes et des câblages techniques demandant une section élevée.

Section 120 mm² pour les liaisons de terre et d’équipotentialité à forte intensité

Avec une section nominale de 120 mm², ce fil vert/jaune est destiné aux usages où une capacité de conduction importante est requise. Il s’adresse aux installations tertiaires, industrielles et techniques intégrant des liaisons de protection de forte section, des raccordements principaux de terre ou des continuités équipotentielles dimensionnées pour des architectures électriques exigeantes. Ce format permet de répondre aux besoins de raccordement lorsque la robustesse électrique de la liaison prime autant que sa souplesse de pose.

Souplesse de pose et contraintes mécaniques maîtrisées

Malgré sa grande section, ce fil reste pensé pour une pose rationnelle grâce à sa construction souple. Son rayon de courbure minimal est donné à 4 fois le diamètre extérieur, ce qui aide à préparer des cheminements plus nets dans les armoires et zones techniques. Le diamètre extérieur approximatif communiqué permet aussi d’anticiper l’encombrement dans les passages de câbles, presse-étoupes, goulottes et dispositifs de raccordement compatibles avec du 120 mm².

Plages de température utiles au stockage, à la manutention et au service

Ce fil électrique H07V-KT 120 mm² peut être manipulé et monté dans une plage de température extérieure de -5 à 50 °C. Après installation, il est prévu pour fonctionner sans vibration dans une plage de -25 à 70 °C. Ces valeurs sont importantes pour préparer une pose en local technique, atelier, infrastructure ou environnement d’exploitation où les conditions ambiantes doivent rester compatibles avec le câble choisi.

Réaction au feu Eca et conditionnement adapté aux besoins de chantier

Le conducteur présente une classe de réaction au feu Eca selon EN 13501-6, un critère à prendre en compte lors de la sélection d’un fil d’installation pour bâtiments et ensembles techniques. Son poids linéique élevé, cohérent avec une section de 120 mm², doit être anticipé pour la manutention et l’organisation du chantier. Le conditionnement en rouleau ou bobine de 500 m est particulièrement adapté aux besoins récurrents d’approvisionnement, aux préparations en atelier et aux installations nécessitant de longues longueurs homogènes de fil de terre souple vert/jaune.
