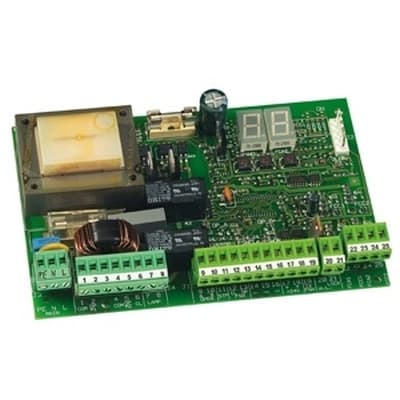

Carte de commande 230V avec écran et serrure 790917

Une carte de commande 230 V pensée pour piloter un automatisme de portail battant

Cette carte de commande 230 V avec écran et serrure électrique est conçue pour gérer un automatisme de portail battant en alimentation secteur. Elle permet le pilotage d’un ou de deux opérateurs et s’adresse aux installations qui demandent une logique de commande claire, avec réglages accessibles directement sur l’afficheur. Son positionnement convient particulièrement aux motorisations 230 V où l’on recherche une gestion précise des cycles d’ouverture et de fermeture.

Programmation sur écran pour un réglage plus lisible au quotidien

La présence d’un afficheur avec boutons poussoirs facilite les opérations de configuration et d’ajustement. L’installateur peut intervenir plus rapidement sur les paramètres essentiels sans navigation complexe. Cette interface rend la mise en service plus directe pour adapter le fonctionnement du portail aux contraintes du site, qu’il s’agisse d’un usage résidentiel ou d’un accès nécessitant une réponse régulière et maîtrisée.

Gestion complète des cycles d’ouverture, de fermeture et de pause

La carte permet de régler les temps d’ouverture et de fermeture de 0 à 120 secondes, ainsi que le temps de pause jusqu’à 4 minutes. Une temporisation du vantail en fermeture est également prévue, ce qui aide à coordonner le mouvement des battants selon la cinématique de l’installation. Ces possibilités de réglage permettent d’adapter finement le comportement du portail, notamment lorsque les dimensions, les points d’ancrage ou les accessoires imposent une séquence spécifique.

Plusieurs logiques de fonctionnement pour s’adapter aux usages du site

Cette commande prend en charge plusieurs logiques d’exploitation : semi-automatique, automatique et homme mort. Ce choix permet de configurer l’installation selon le niveau de contrôle attendu et la manière dont les utilisateurs doivent interagir avec le portail. C’est un avantage concret pour harmoniser la commande avec les habitudes d’utilisation, les exigences de sécurité d’exploitation ou encore la fréquence de passage.

Réglage de force sur 50 niveaux pour affiner le comportement moteur

Le réglage de force sur 50 niveaux apporte une grande souplesse d’ajustement pour obtenir un mouvement cohérent avec le type d’opérateurs installés et la résistance mécanique du portail. Cette progressivité de paramétrage aide à affiner la réponse du système, tout en exploitant des fonctions intégrées comme le ralentissement, le coup final, le coup d’inversion et le mode fail safe. L’ensemble contribue à une gestion plus précise du cycle moteur et des phases de manœuvre.

Sortie dédiée pour serrure électrique et gestion des accessoires

La carte intègre la commande d’une serrure électrique en 12 V~ avec une charge maximale de 15 VA, ce qui facilite son intégration sur les portails qui en nécessitent une. Elle prévoit aussi une charge maximale de 500 mA pour les accessoires, afin d’alimenter les éléments compatibles de l’installation. Cette architecture centralise les fonctions de commande utiles autour d’une même électronique et simplifie la cohérence d’ensemble lors du câblage.

Capacité de pilotage adaptée aux automatismes 230 V pour portails battants

Avec une alimentation en 230 V~, une fréquence de 50 Hz et une puissance absorbée de 10 W, cette carte est dimensionnée pour les automatismes de portails battants 230 V. Elle accepte une charge moteur maximale de 800 W, ce qui la rend adaptée aux configurations compatibles prévues pour un ou deux opérateurs. Pour un remplacement ou une maintenance, elle constitue une solution pertinente lorsqu’il faut retrouver une commande électronique correspondant à ce type d’automatisme et à ce niveau d’équipement.

Utilisation possible dans des environnements techniques exigeants

La plage de fonctionnement de -20 °C à +55 °C permet d’envisager son intégration dans des environnements soumis à des variations thermiques marquées. Ce point est important pour les automatismes extérieurs installés en coffret ou en armoire de commande, où la stabilité des réglages et la continuité de pilotage doivent rester compatibles avec les conditions réelles d’exploitation. Cette carte répond ainsi aux besoins des installations de portail battant motorisé qui exigent une commande sectorisée, paramétrable et complète.
