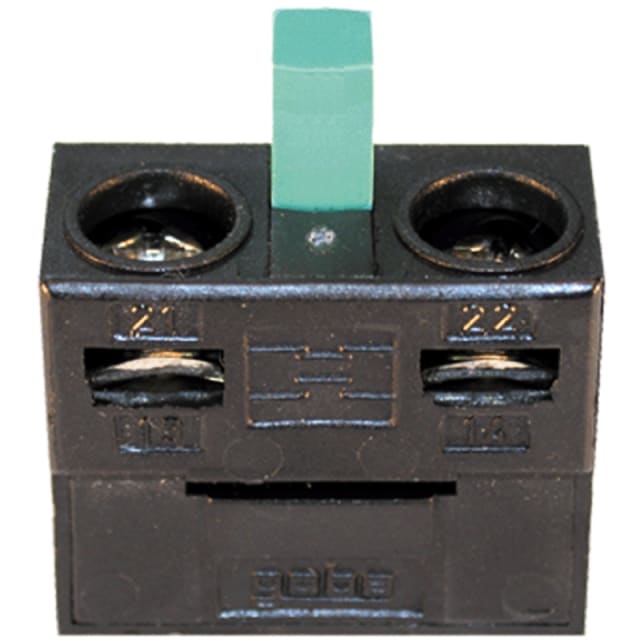

Contact auxiliaire normalement fermé Key 1/2 M1T BIS/N.C.

Contact normalement fermé pour compléter une commande à clé KEY 1/2

Le FAAC M1T BIS/N.C. ajoute un contact auxiliaire normalement fermé à une commande à clé KEY 1/2 compatible. Au repos, le circuit associé reste fermé puis change d’état lors de l’actionnement prévu. Cette fonction doit être interprétée dans le schéma de commande complet, et non comme un organe de puissance autonome.

Fonction bistable pour conserver l’état mécanique sélectionné

La désignation BIS indique un fonctionnement bistable : la commande conserve sa position jusqu’à une nouvelle action. Ce comportement convient aux automatismes qui exigent un ordre maintenu plutôt qu’une impulsion momentanée. Il faut vérifier que la logique de l’armoire attend bien un contact maintenu normalement fermé avant le raccordement.

Contact supplémentaire destiné à étendre les possibilités du sélecteur

La référence 12203201012 correspond à un contact additionnel pour le dispositif KEY 1/2. Elle permet d’ajouter une information électrique distincte, par exemple pour une entrée de contrôle ou une fonction auxiliaire prévue par l’automatisme. Le rôle final dépend du câblage et de la programmation de l’installation associée.

Référence exacte à contrôler face aux versions normalement ouvertes

Les contacts normalement ouverts et normalement fermés peuvent présenter un aspect proche tout en produisant une logique inverse. La mention M1T BIS/N.C. et la référence 12203201012 doivent donc être relevées intégralement lors d’un remplacement. Un choix fondé uniquement sur le format du composant peut inverser le comportement attendu.

Câblage à réaliser hors tension selon le schéma FAAC

Le raccordement doit être effectué hors tension dans le respect du schéma de la commande KEY 1/2 et de l’automatisme raccordé. Après montage, la continuité au repos et le changement d’état doivent être contrôlés avant remise en service. Cette vérification confirme à la fois le type NF et l’action bistable.
