Commande microprocesseur boucle de détection enterrée

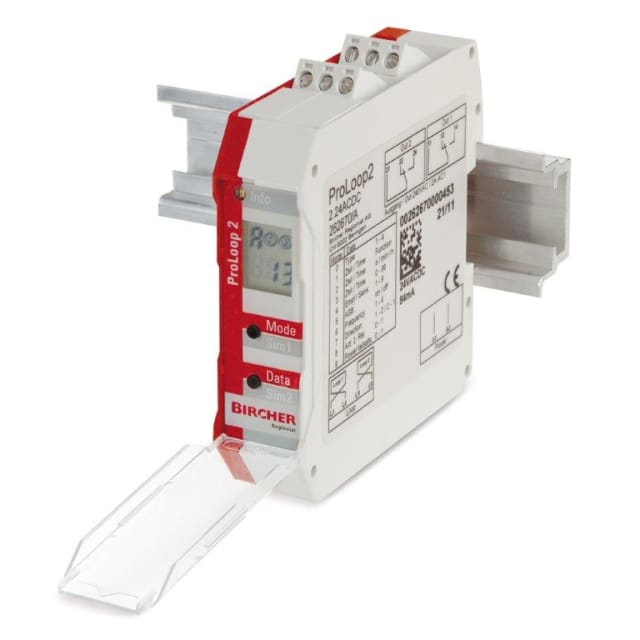

Commande microprocesseur pour boucle de détection enterrée

Cette commande microprocesseur pour boucle de détection enterrée est conçue pour piloter une boucle inductive en environnement d’automatisme industriel. Elle convient particulièrement aux installations de contrôle d’accès, de fermeture motorisée, de gestion de passage et d’équipements nécessitant la détection fiable d’un véhicule via une boucle au sol. Son format compact sur rail DIN facilite son intégration dans une armoire électrique sans mobiliser inutilement de place.

Gestion précise d’une boucle unique avec affichage LCD

Le produit fonctionne sur 1 canal et pilote 1 boucle de détection avec une interface LCD intégrée. Cet affichage permet d’accéder plus facilement aux fonctions de programmation, aux mesures et à l’état de fonctionnement. Pour l’installateur ou le mainteneur, cela simplifie le paramétrage et le contrôle visuel de l’appareil directement en façade, sans recourir à des équipements additionnels pour les opérations courantes.

Alimentation 24 V AC/DC et intégration simple en armoire

Alimentée en 24 V AC/DC, cette commande s’adapte aux architectures de commande basse tension fréquemment utilisées en matériel industriel et en automatisme d’accès. Son montage sur rail DIN permet une mise en œuvre propre dans les coffrets de commande. Avec des dimensions de 94 x 91 x 22,5 mm, elle s’intègre facilement dans des ensembles compacts tout en conservant un accès pratique aux bornes et aux réglages.

Sortie relais pour interface avec l’automatisme

L’appareil dispose d’une sortie par 1 relais, utile pour transmettre l’information de détection à l’automate, à la logique de commande ou à l’équipement piloté. Cette configuration convient aux applications où une information claire de présence ou de passage doit être exploitée pour déclencher une ouverture, maintenir un mouvement autorisé, sécuriser une zone ou gérer une séquence machine liée à la circulation d’un véhicule.

Compatibilité de boucle adaptée aux installations courantes

Cette commande accepte une inductance de boucle de 40 à 1000 µH, avec une plage idéale de 80 à 300 µH, ce qui couvre de nombreuses configurations de boucles enterrées. Elle admet une résistance de boucle inférieure à 8 ohms et une section de câble de 1,5 mm², avec une longueur de câble jusqu’à 100 m. Ces caractéristiques aident à concevoir une installation cohérente entre la boucle au sol, la liaison de raccordement et l’électronique de détection.

Réglage, mesure et lecture d’état pour la maintenance

Les fonctions de programmation, de mesure et d’affichage d’état apportent un vrai confort d’exploitation lors de la mise en service comme lors du diagnostic. L’installateur peut vérifier plus facilement le comportement de la boucle, contrôler les grandeurs utiles au bon fonctionnement et ajuster l’appareil en fonction du contexte de pose. Ce type de lecture embarquée est particulièrement apprécié dans les applications techniques où la rapidité d’intervention compte.

Format compact et consommation maîtrisée

Avec une consommation maximale de 2 VA, cette commande s’intègre dans les armoires où la maîtrise des charges auxiliaires reste importante. Son encombrement réduit et sa conception pour température ambiante jusqu’à 60 °C en font une solution adaptée aux coffrets techniques exposés à des conditions d’exploitation soutenues. Elle répond ainsi aux besoins des installations industrielles et automatismes de terrain recherchant une commande de boucle enterrée compacte, lisible et facile à raccorder.
