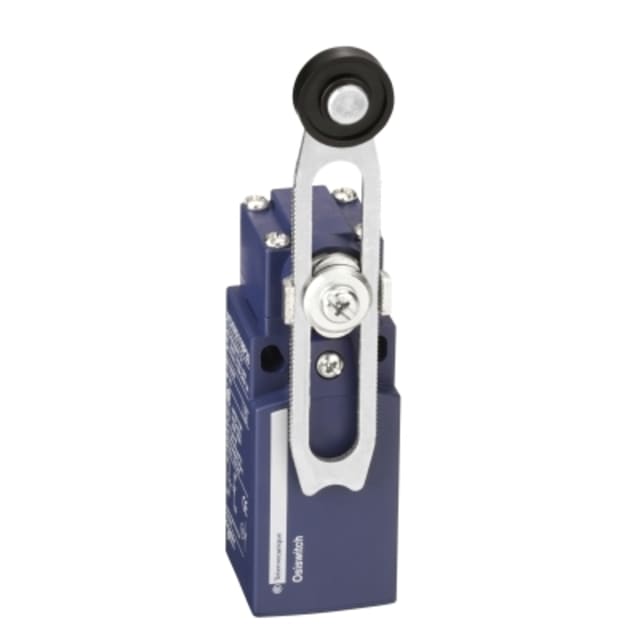

Fin de course à levier à galet XCKN2149P20S64

Fin de course à levier à galet pour détection mécanique en environnement industriel

Le fin de course à levier à galet XCKN2149P20S64 est conçu pour assurer une détection de position par contact mécanique sur machines, convoyeurs, capotages, ensembles de manutention et automatismes industriels. Son principe à levier à galet permet de transformer le passage, l’appui ou le déplacement d’un organe mobile en ordre électrique exploitable dans une chaîne de commande. Ce type de capteur convient particulièrement lorsque l’on recherche une détection physique nette, simple à intégrer et adaptée aux mouvements répétitifs.

Levier à galet réglable pour une prise de contact souple et pratique

Cette version est équipée d’un levier à galet de diamètre 50 mm à longueur variable, un format apprécié pour capter le mouvement avec davantage de souplesse qu’un poussoir frontal. Le galet accompagne mieux la came, la pièce mobile ou la butée, ce qui facilite le déclenchement sur des trajectoires linéaires ou avec légère tolérance de positionnement. Cette configuration aide aussi à limiter les efforts directs sur l’organe d’actionnement lors des passages répétés.

Configuration de contacts 1 fermeture + 1 ouverture pour les circuits de commande

Le produit dispose d’un contact à fermeture et d’un contact à ouverture, une combinaison adaptée aux fonctions de signalisation, de retour d’état et d’asservissement dans les armoires et équipements industriels. Cette architecture permet de gérer simultanément une information de présence et une logique de coupure ou d’inversion selon le câblage retenu. En usage courant, elle convient bien aux automatismes nécessitant un changement d’état franc lors de l’actionnement du fin de course.

Commutation instantanée pour une réponse nette à l’actionnement

Le mécanisme de commutation de type snap assure un basculement rapide des contacts au moment de l’activation. Pour l’intégrateur et le mainteneur, cela se traduit par une réponse électrique précise, utile sur les séquences de commande où la répétabilité du point de déclenchement compte. Le capteur est donné pour un courant de service de 3 A en AC-15 à 230 V et 0,1 A en DC-13 à 230 V, ce qui l’oriente vers les circuits de commande plutôt que vers l’alimentation directe de charges de puissance.

Boîtier compact en matière synthétique pour intégration sur machine

Avec un boîtier en matière synthétique et des dimensions de 30 mm de largeur, 48 mm de longueur et 133 mm de hauteur, ce fin de course s’intègre facilement dans de nombreux montages industriels où l’encombrement doit rester maîtrisé. Son format standard simplifie le positionnement sur bâti, châssis ou support dédié. Le boîtier synthétique constitue une solution intéressante lorsque l’on souhaite un appareillage mécanique de détection compact, léger et adapté aux installations courantes.

Raccordement M20 et mise en œuvre adaptée aux installations industrielles

Ce modèle est prévu avec une entrée M20, un choix courant pour le raccordement en environnement industriel. Ce format facilite l’association avec les accessoires de câblage compatibles et s’intègre naturellement dans une logique d’installation robuste en coffret ou sur machine. Pour le monteur, cela permet de conserver une approche cohérente avec les pratiques habituelles de passage de câble et de raccordement sur équipements de terrain.

Utilisation en ambiance industrielle avec plage de fonctionnement étendue

Le fin de course XCKN2149P20S64 est prévu pour fonctionner dans une plage de température ambiante de -25 à +70 °C, ce qui le rend adapté à de nombreux contextes d’exploitation en atelier, zone technique ou machine de production. Cette amplitude permet d’envisager son emploi sur des installations soumises à des variations thermiques modérées à soutenues, tout en conservant une détection mécanique exploitable dans les cycles de fonctionnement usuels.

Un choix pertinent pour les automatismes de position et de présence

Ce fin de course à levier à galet répond aux besoins des professionnels recherchant un capteur de position mécanique pour piloter une séquence, remonter une information de fin de trajet ou confirmer le passage d’un élément mobile. Son actionnement par galet réglable, sa combinaison de contacts et son format standard en font une solution adaptée aux applications de détection sur machines industrielles, avec une lecture claire de sa fonction et une intégration simple dans les circuits de commande.
