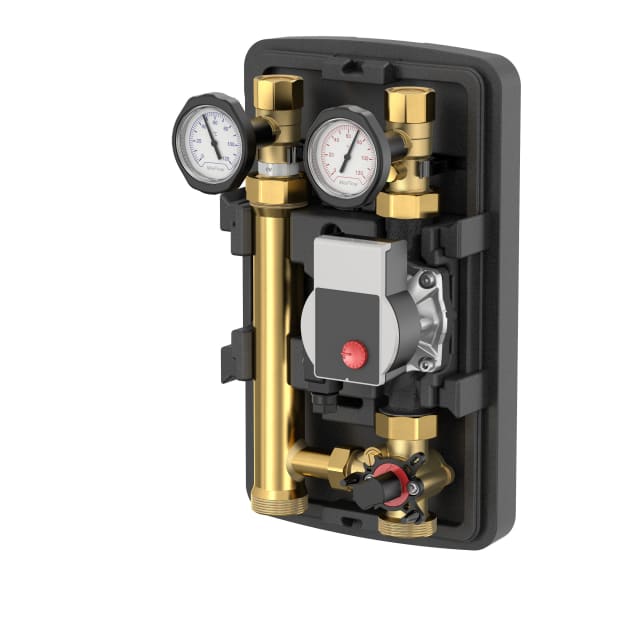

Groupe de pompe DN25 Grundfos UPM3 Hybr25-70 M66931.36M

Groupe de pompe DN25 pour circuit de chauffage mixte avec vanne 3 voies et servomoteur

Ce groupe de pompe DN25 Grundfos UPM3 Hybr25-70 est conçu pour les installations de chauffage nécessitant un circuit mixte. Il intègre une vanne trois voies motorisée, une pompe de circulation à haut rendement et l’ensemble des organes utiles pour gérer le départ mélangé dans un réseau hydraulique. Cette configuration convient particulièrement lorsque l’installation doit abaisser et réguler la température de départ vers les émetteurs, tout en conservant un ensemble compact, prêt à être monté sur mur.

Pompe Grundfos UPM3 Hybrid 25-70 intégrée pour une circulation performante

La pompe de circulation intégrée Grundfos UPM3 Hybrid 25-70 est adaptée aux besoins d’un circuit de chauffage où la stabilité du débit et la maîtrise de la distribution thermique sont essentielles. Son format intégré de 180 mm facilite l’intégration dans un ensemble hydraulique cohérent et peu encombrant. La présence d’une pompe à haut rendement permet de répondre aux exigences actuelles d’optimisation énergétique sur les installations de chauffage à eau.

Ensemble hydraulique complet et prêt à installer

Ce groupe est livré comme une solution complète avec vanne d’isolement, thermomètres intégrés, moteur pour vanne mélangeuse et support de montage mural. L’ensemble simplifie la mise en œuvre sur chantier et réduit les opérations d’assemblage. L’orientation du flux est réglable, ce qui apporte davantage de souplesse lors de l’intégration dans une chaufferie ou dans un collecteur de distribution. L’isolation thermique fournie limite les déperditions sur le groupe et contribue à une installation plus soignée.

Raccordements DN25 adaptés aux installations de chauffage hydrauliques

Le groupe de pompe est prévu pour un raccordement secondaire DN25 avec filetage intérieur cylindrique BSPP, ainsi qu’un raccordement primaire en filetage extérieur BSPP. Le raccord de pompe est également en filetage intérieur cylindrique, avec un diamètre nominal de 1 1/2 pouce (40) côté pompe. Cette architecture de raccordement permet une intégration claire dans les circuits de chauffage hydrauliques, notamment lorsque l’on recherche un groupe de mélange compact pour distribution murale.

Construction métal avec raccords laiton pour usage chauffage

L’unité de tuyauterie est réalisée en acier, tandis que les raccords sont en laiton. Cette combinaison est adaptée à l’environnement d’une installation de chauffage central et à ses contraintes de montage. Le produit est prévu pour le chauffage, mais non pour le refroidissement et non pour les mélanges glycolés. Il supporte une pression de travail maximale de 6 bar et une température de fluide pouvant atteindre 110 °C, ce qui le rend compatible avec de nombreuses configurations de circuits secondaires de chauffage.

Régulation du mélange et lecture immédiate de l’état du circuit

La vanne trois voies motorisée permet de piloter le mélange entre départ et retour afin d’obtenir une température mieux adaptée au circuit alimenté. Les thermomètres intégrés offrent une lecture directe des températures sur le groupe, utile lors de la mise en service, du réglage et du contrôle de fonctionnement. La présence d’une vanne d’arrêt avec faible pression d’ouverture participe au bon comportement hydraulique de l’ensemble dans le circuit.

Format compact pour intégration murale en chaufferie

Avec des dimensions de 421 mm de hauteur, 249 mm de largeur et 220 mm de profondeur, ce groupe de pompe DN25 s’intègre facilement dans une zone technique où l’encombrement doit rester maîtrisé. Son montage mural et son habillage isolant en font une solution pratique pour les installations de chauffage nécessitant un groupe hydraulique compact, lisible et fonctionnel. Pour un installateur comme pour un acheteur averti, ce type d’ensemble facilite l’identification d’une solution prête à poser pour circuit de chauffage mixte.
