Filtre de couplage TV câble et satellite 981001179

Réunion des signaux TV terrestre ou câble et satellite

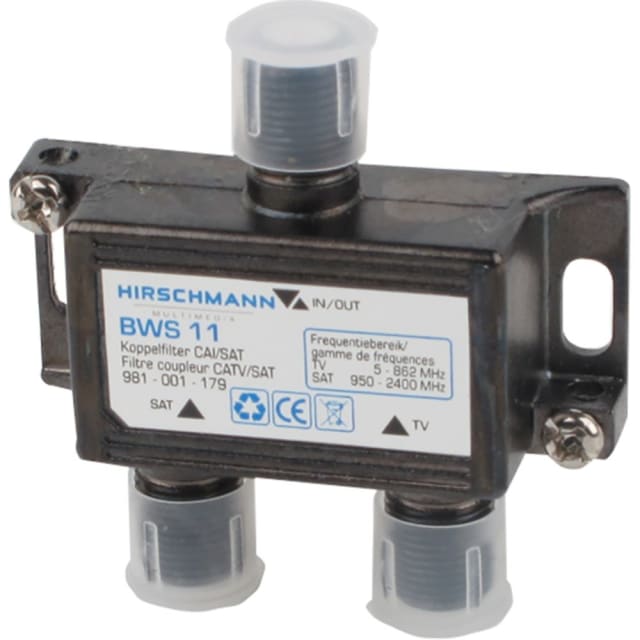

Le Hirschmann BWS 11 référence 981001179 combine sur une seule sortie coaxiale le signal provenant d’un réseau CATV ou d’une antenne terrestre avec celui d’une parabole satellite. Il simplifie ainsi la distribution sur un câble commun, à condition que les prises et séparateurs situés en aval couvrent également les bandes utilisées.

Deux entrées distinctes pour éviter le mélange des bandes

Une entrée reçoit les fréquences terrestres ou câble tandis que la seconde accueille la liaison satellite. Le filtre réalise le couplage sans transformer ni amplifier les signaux. Les niveaux reçus doivent donc être suffisants et équilibrés en amont ; un signal faible ou saturé ne sera pas corrigé par cet accessoire passif.

Large plage de fréquences de 47 à 2 400 MHz

La bande utile annoncée de 47 à 2 400 MHz couvre les services TV terrestres ou câble et la fréquence intermédiaire satellite. Cette largeur ne garantit pas à elle seule la réception de chaque service : antenne, LNB, câbles, connecteurs et équipements terminaux doivent tous correspondre à la norme et aux fréquences du réseau.

Passage du courant et des commandes vers le satellite

Le port satellite laisse passer l’alimentation à distance et les commandes DiSEqC nécessaires à de nombreux LNB ou commutateurs. Le port CATV est compatible avec une voie de retour selon la configuration documentée. Les équipements actifs doivent être raccordés aux entrées correctes pour éviter d’appliquer une tension à une branche non prévue.

Connecteurs F femelles pour une installation coaxiale propre

Les deux entrées et la sortie utilisent des prises F femelles. Des fiches correctement montées sur un câble coaxial de 75 ohms limitent pertes et perturbations. Le conducteur central ne doit être ni trop long ni tordu, et le blindage ne doit pas toucher l’âme. L’ensemble se place dans un endroit sec et accessible.
