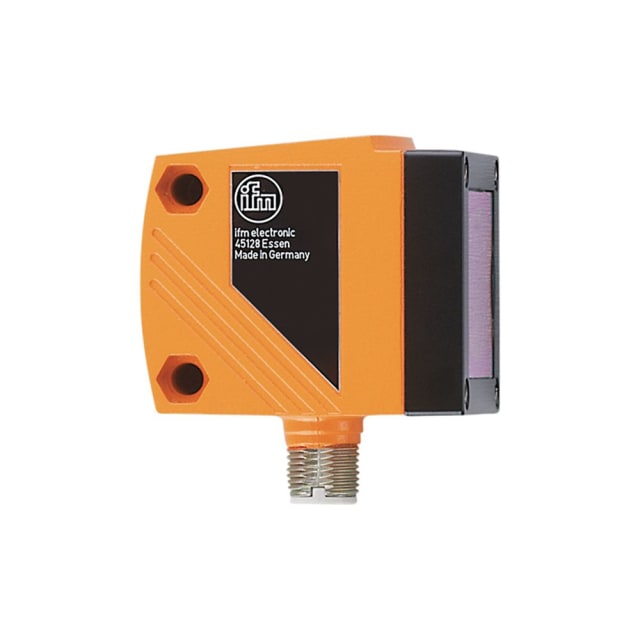

Détecteur de distance optique PNP 10 mm O1D100

Détecteur de distance optique pour mesure jusqu’à 10 m

Ce détecteur de distance optique PNP est conçu pour les applications industrielles de mesure et de détection sur moyenne à longue portée. Sa plage de mesure de 200 à 10 000 mm permet de couvrir aussi bien le contrôle de présence que le positionnement, l’approche matière ou la surveillance de niveau sur installation automatisée. Son principe optique à diode laser rouge facilite une mesure ciblée, avec un faisceau adapté aux environnements où la précision de détection et la lisibilité du point de visée sont importantes.

Sortie PNP et signal analogique 4…20 mA pour une intégration simple

Le capteur combine une sortie de commutation PNP avec élément logique fermeur (NO) et une sortie analogique 4…20 mA. Cette configuration permet d’exploiter le produit aussi bien en détection tout-ou-rien qu’en remontée d’une valeur de distance vers un automate, un afficheur ou un système de supervision. L’alimentation en 18…30 V DC correspond aux standards de l’automatisme industriel, ce qui simplifie son intégration dans une armoire existante ou sur une machine neuve.

Boîtier compact métallique pour montage en environnement industriel

Avec son format parallélépipédique de 42 x 59 x 45 mm, ce détecteur s’intègre facilement sur bâtis, convoyeurs, postes de transfert ou ensembles mécaniques compacts. Son boîtier en zinc et sa surface optique en verre répondent aux contraintes d’usage en milieu industriel, tout en conservant un encombrement maîtrisé. Le raccordement électrique par connecteur M12 est particulièrement apprécié pour accélérer le câblage, sécuriser la connexion et faciliter les opérations de remplacement en maintenance.

Réglage par paramétrage pour adapter la détection à l’application

La possibilité de réglage par paramétrage permet d’ajuster le fonctionnement du capteur selon le besoin de l’installation. Cela apporte davantage de souplesse pour définir le comportement de mesure ou de commutation en fonction de la cible, de la distance utile et du mode d’exploitation retenu. Ce type de réglage est particulièrement pertinent lorsque le capteur doit être intégré dans un process où la répétabilité de lecture et l’adaptation au poste comptent autant que la portée disponible.

Laser rouge classe 2 pour visée précise sur la cible

Le détecteur utilise une diode laser à lumière rouge de classe 2, un choix pertinent pour les applications où le repérage du point de mesure doit rester visuel et net lors de l’installation. Cette technologie convient bien au contrôle de position, à la détection de pièces sur convoyage, à la mesure d’écart ou à la surveillance de distance sur objets en déplacement lent à modéré. La fréquence de commutation de 5 Hz oriente le produit vers des usages de mesure industrielle stables, où la cohérence de l’information prime sur la très haute cadence.

Protection IP65 et fonctionnement de -10 à +60 °C

Grâce à son indice de protection IP65, ce capteur peut être utilisé dans des environnements exposés aux poussières et aux projections, sous réserve d’un montage conforme aux bonnes pratiques de l’installation. Sa plage de température ambiante de -10 à +60 °C lui permet de s’adapter à de nombreux contextes industriels, en atelier comme sur machine. Le courant de sortie maximal de 200 mA apporte en complément une marge utile pour la commande de circuits compatibles via sa sortie de distribution.

Un choix pertinent pour automatisme, convoyage et contrôle de distance

Ce détecteur de distance optique de la série efector 200 répond aux besoins des intégrateurs, automaticiens et mainteneurs recherchant un capteur compact, lisible au montage et exploitable en PNP avec retour analogique 4…20 mA. Il convient particulièrement aux applications de contrôle de présence à distance, de positionnement d’objets, de suivi de niveau ou de mesure sur ligne de transfert. Sa combinaison entre portée étendue, raccordement M12 et boîtier métallique en fait une solution adaptée aux équipements industriels nécessitant une détection optique de distance claire et directement exploitable.
