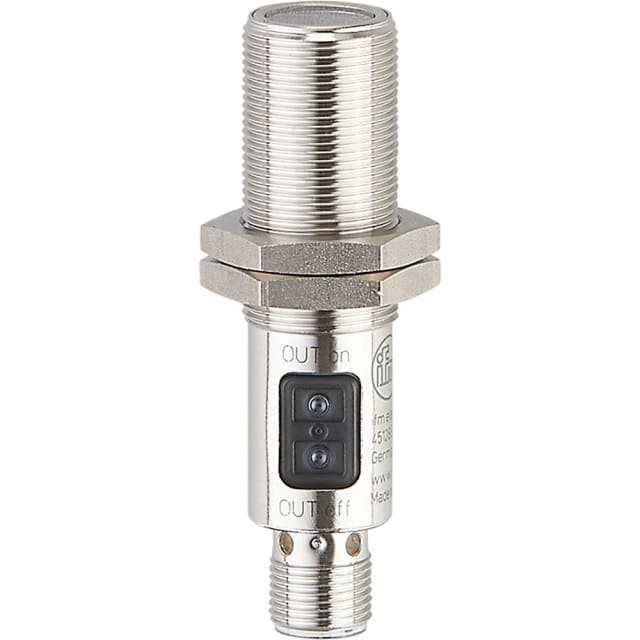

Capteur photoélectrique cylindrique OGH-FPKG/US100 OGH500
Capteur photoélectrique cylindrique OGH-FPKG/US100 efector 200 OGH500, en boîtier métallique M18. Réglage manuel, sortie PNP, portée jusqu’à 300 mm, IP67, raccord M12. Idéal pour la détection industrielle fiable.
202.25€ HTVA
Rupture de stock
Rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 202.25€ | 0% |
| 3-5 | 198.21€ | 2% |
| 6-10 | 196.18€ | 3% |
| 11+ | 194.16€ | 4% |
Capteur photoélectrique cylindrique OGH-FPKG/US100 OGH500 : une détection fiable pour vos applications industrielles
Le capteur photoélectrique cylindrique OGH-FPKG/US100 OGH500 de la série efector 200 est conçu pour assurer une détection précise et stable dans les environnements industriels exigeants. Avec son format cylindrique fileté de 18 mm, son boîtier métallique et sa sortie PNP, il s’intègre facilement dans de nombreuses installations d’automatisme, de manutention et de contrôle de présence.
Ce modèle se distingue par sa portée de détection réglable de 15 à 300 mm, son principe de détection par triangulation avec effacement de l’arrière-plan et sa lumière rouge non polarisée, particulièrement pratique pour repérer des objets sans nécessiter un positionnement complexe. Il convient ainsi aux applications où la stabilité de la détection et la simplicité de réglage sont essentielles.
Les points forts du capteur OGH500
- Détection de proximité précise avec une distance maximale d’enclenchement de 300 mm.
- Effacement de l’arrière-plan pour limiter les perturbations liées au décor ou aux surfaces situées derrière l’objet.
- Réglage manuel simple pour adapter le capteur à votre application.
- Boîtier métallique robuste adapté aux environnements industriels.
- Indice de protection IP67 pour une meilleure tenue face à la poussière et aux projections d’eau.
- Fréquence de commutation 1000 Hz pour des détections rapides et répétitives.
- Température d’utilisation de -25 à 80 °C pour une large plage d’exploitation.
Caractéristiques techniques essentielles
Le capteur fonctionne en courant continu 10 à 36 V DC et délivre une sortie de commutation PNP normalement ouverte (NO). Son courant de sortie maximal atteint 200 mA, ce qui permet une intégration adaptée dans de nombreux automatismes standard.
Le raccordement électrique s’effectue via un connecteur M12, solution appréciée pour la rapidité de mise en service et la maintenance. Sa longueur de capteur est de 72 mm et son diamètre de 18 mm, ce qui facilite son montage dans des emplacements compacts.
Pourquoi choisir ce capteur photoélectrique cylindrique ?
Ce type de capteur est particulièrement intéressant lorsque vous recherchez une solution de détection simple, fiable et peu encombrante. Son fonctionnement par triangulation permet de mieux isoler l’objet à détecter et de réduire l’influence de l’arrière-plan, un atout important dans les postes de contrôle, les convoyeurs ou les lignes de production.
La lumière rouge non polarisée facilite l’alignement et la mise en œuvre, tandis que la construction métallique apporte un niveau de robustesse apprécié dans les environnements industriels. Son format cylindrique fileté offre également une installation pratique sur support ou sur machine.
Applications courantes
- Détection de présence de pièces sur convoyeur
- Contrôle de passage d’objets en automatisme industriel
- Comptage simple en ligne de production
- Détection de position sur machines et équipements
- Applications de tri, guidage ou arrêt de cycle
Points de vigilance avant installation
Pour garantir un fonctionnement optimal, il est important de vérifier la compatibilité de votre installation avec une alimentation 10 à 36 V DC et une entrée de commande adaptée à une sortie PNP. La distance de réglage doit également être choisie en fonction de la taille de l’objet, de la couleur de la surface et de l’environnement de montage.
Bien que l’IP67 améliore la protection du capteur, il convient de respecter les conditions d’installation recommandées pour préserver la fiabilité de la détection. Le réglage manuel permet d’ajuster facilement le point de commutation, mais un positionnement soigné reste essentiel pour exploiter pleinement la fonction d’effacement de l’arrière-plan.
Identification produit
- Référence fabricant : OGH500
- Référence commerciale : 3758887
- SKU : 3758887
- Global Unique ID : 4021179173131
- Série : efector 200
En résumé
Le capteur photoélectrique cylindrique OGH-FPKG/US100 OGH500 est une solution fiable pour la détection industrielle de proximité, avec une portée réglable jusqu’à 300 mm, une sortie PNP, une alimentation DC large plage et une construction robuste IP67. Il répond aux besoins des installations recherchant un capteur compact, performant et simple à intégrer.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Distance d'enclenchement de dimensionnement | 300 mm |
|---|---|
| Tension d'alimentation de commande de mesure à DC | 10...36 V |
| Courant de sortie max. | 200 mA |
| Classe de protection (IP) | IP67 |
| Zone de réglage | 15...300 mm |
| Distance maximale d'enclenchement | 300 mm |
| Secteur de largeur tâtonné | 15...300 mm |
| Avec réflecteur | non |
| Possibilité de réglage | réglage manuel |
| Triangulation | Effacement de l'arrière-plan |
| Communication de cas d'avance | non |
| Avec fonction du temps | non |
| Sortie analogique 0 V... 10 V | non |
| Sortie analogique 0 mA... 20 mA | non |
| Sortie analogique 4 mA... 20 mA | non |
| Exécution du raccordement électrique | connecteur à fiches M12 |
| Sortie analogique -10 V ... +10 V | non |
| Avec une autre sortie analogique | non |
| Avec interface analogique de communication | non |
| Exécution de la sortie de distribution | PNP |
| Forme de construction de boîtier | cylindre, filetage |
| Avec interface de communication AS-interface | non |
| Avec interface de communication canopen | non |
| Avec interface de communication devicenet | non |
| Classe de protection de matériel d´exploitation | classe de protection 2 |
| Avec interface de communication ethernet | non |
| Avec interface de communication interbus | non |
| Avec interface de communication profibus | non |
| Avec interface de communication RS 232 | non |
| Avec interface de communication RS 422 | non |
| Matière du boîtier | métal |
| Longueur du capteur | 72 mm |
| Avec interface de communication RS 485 | non |
| Avec interface de communication SSD | non |
| Fréquence de commutation | 1000 Hz |
| Avec interface de communication SSI | non |
| Nombre de sorties de semiconducteur avec fonction signalétique | 1 |
| Type de tension | DC |
| Nombre de sorties à contact avec fonction de signalement | 0 |
| Type d'illuminant | lumière rouge non-polarisée |
| Nombre de sorties de semiconducteur sûres | 0 |
| Nombre de sorties à contact sûres | 0 |
| Exécution de l'élément loqique | fermeur (NO) |
| Catégorie de protection antidéfdlagrante pour gaz | sans |
| Catégorie de protection antidéfdlagrante pour poussière | sans |
| Diamètre du capteur | 18 mm |
| Fonction de test | commutation clarté/obscurité |
| Matière de la surface optique | matière synthétique |
| Distance min. de réflecteur | 15 mm |
| Température ambiante | -25...80 °C |
| Avec fonction de surveillance d'appareils raccordés en série | non |
| Classe de protection de laser | sans |
| Longueur d'onde du capteur | 624 nm |
| Avec blocage de redémarage | non |
| adapté aux fonctions de sécurité | non |
Produits de la même série que le produit consulté
Comment installer le capteur photoélectrique cylindrique OGH-FPKG/US100 OGH500 ?
Installez-le sur un support M18 adapté, puis orientez la face optique vers la zone à détecter. Ce capteur se règle manuellement et s’utilise en réflexion directe avec suppression de l’arrière-plan, ce qui aide à limiter les détections du fond. Laissez la zone de détection libre devant le capteur pour un réglage fiable.
Quel type de fixation et de raccordement utilise ce capteur ?
Le capteur est au format cylindrique fileté, avec un diamètre de 18 mm. Le raccordement électrique se fait par connecteur M12, ce qui facilite un montage et un remplacement rapides en environnement industriel.
Peut-on utiliser ce capteur en environnement industriel humide ou poussiéreux ?
Oui, son indice de protection IP67 le rend adapté aux environnements industriels exposés à la poussière et aux projections d’eau. Il reste toutefois nécessaire de respecter les conditions de montage et d’exploitation prévues par l’installation.
Quelle est la portée utile de détection du OGH500 ?
La zone de réglage indiquée est de 15 à 300 mm, avec une distance maximale d’enclenchement de 300 mm. En pratique, il faut ajuster le capteur selon la taille, la couleur et la position de l’objet à détecter.
Ce capteur détecte-t-il bien les objets de couleur claire ou sombre ?
Oui, mais la distance utile dépend de la réflectivité de l’objet. La fiche indique un réglage jusqu’à 300 mm sur cible de référence, avec des performances liées au contraste de l’objet par rapport à l’arrière-plan. Un test sur la machine réelle reste recommandé pour valider le réglage final.
Le capteur est-il adapté à une commande logique PNP ?
Oui, la sortie de ce modèle est de type PNP, avec une fonction de commutation normalement ouverte. Il faut donc prévoir un câblage compatible avec une entrée automate ou commande prévue pour ce type de sortie.
