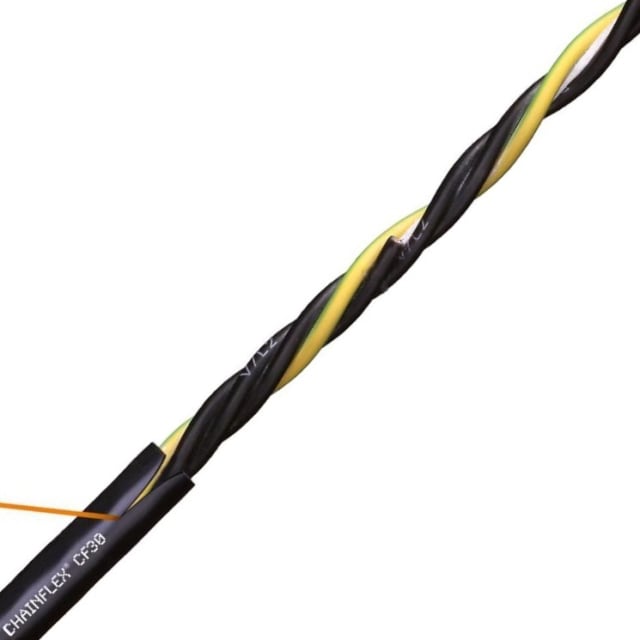

Câble de puissance moteur PVC 5G10 Chainflex CF30

Câble moteur PVC 5G10 conçu pour les mouvements en chaîne porte-câbles

Le câble de puissance moteur PVC 5G10 Chainflex CF30 est destiné à l’alimentation de moteurs en environnement industriel avec déplacements répétés. Sa conception de la gamme Chainflex CF30 le rend adapté aux installations dynamiques, notamment en chaîne porte-câbles, là où un câble moteur classique n’est pas toujours le plus approprié. Avec sa structure 5G10, il associe cinq conducteurs de 10 mm², dont un conducteur de protection, pour répondre aux besoins de puissance et de continuité de service sur machines, axes mobiles et équipements automatisés.

Configuration 5G10 pratique pour l’alimentation moteur

Sa composition 5G10 mm² convient aux applications de puissance nécessitant plusieurs conducteurs avec terre intégrée. Le repérage des conducteurs par numérotation facilite l’identification lors du câblage, tout en limitant les erreurs au moment du raccordement ou des opérations de maintenance. La présence du conducteur de protection permet une intégration directe dans les architectures moteur où la mise à la terre fait partie du câblage d’alimentation.

Isolation et gaine PVC pour un usage industriel courant

Ce câble utilise une isolation en PVC sur les conducteurs ainsi qu’une gaine extérieure PVC noire. Ce choix de matériaux convient bien aux usages industriels courants où l’on recherche une solution souple, robuste à l’exploitation et simple à intégrer dans les cheminements mobiles. La gaine noire s’intègre proprement dans les armoires, sur machines et dans les ensembles de câblage industriels, tout en offrant une bonne tenue pour les environnements techniques usuels.

Tension nominale 1000 V pour les applications de puissance

Avec une tension nominale U de 1000 V, ce câble moteur est dimensionné pour des usages de puissance exigeants. Il s’adresse aux installations où l’alimentation des moteurs, des ensembles d’entraînement ou de certains équipements mobiles impose une réserve adaptée en tension et une section de conducteur de 10 mm². Cette configuration en fait un choix pertinent pour les lignes automatisées, les équipements de manutention, les machines-outils et d’autres ensembles industriels en mouvement.

Version non blindée pour les montages où le blindage n’est pas requis

Le Chainflex CF30 5G10 est une version sans blindage global et sans blindage par paire. Il convient donc aux applications d’alimentation moteur où l’environnement électrique et l’architecture de l’installation ne nécessitent pas de blindage spécifique. Ce positionnement permet de répondre à des besoins de puissance mobile avec une structure plus directe, tout en restant cohérente avec les contraintes d’encombrement, de souplesse et de passage dans les systèmes mobiles.

Souplesse d’installation et rayon de courbure adapté au mouvement

Pour l’intégration sur machine, le rayon de courbure minimal de 7,5 fois le diamètre extérieur constitue un point important à prendre en compte lors du routage. Le diamètre extérieur d’environ 20 mm aide à anticiper précisément l’encombrement dans la chaîne porte-câbles, les passages techniques et les zones de courbure. La plage de température de pose de -5 à 70 °C permet par ailleurs une mise en œuvre compatible avec de nombreux contextes industriels, aussi bien en atelier qu’en environnement de production.

Un câble adapté aux besoins de coupe, de stock et de chantier

Proposé en longueur de rouleau ou bobine de 500 m, ce câble répond aussi bien aux besoins d’atelier qu’aux préparations de séries, aux installations neuves ou aux opérations de remplacement sur site. Ce format intéresse particulièrement les intégrateurs, câbleurs, tableautiers et mainteneurs qui recherchent une référence moteur souple, en forte section, adaptée aux usages dynamiques et simple à approvisionner pour les projets industriels répétitifs.
