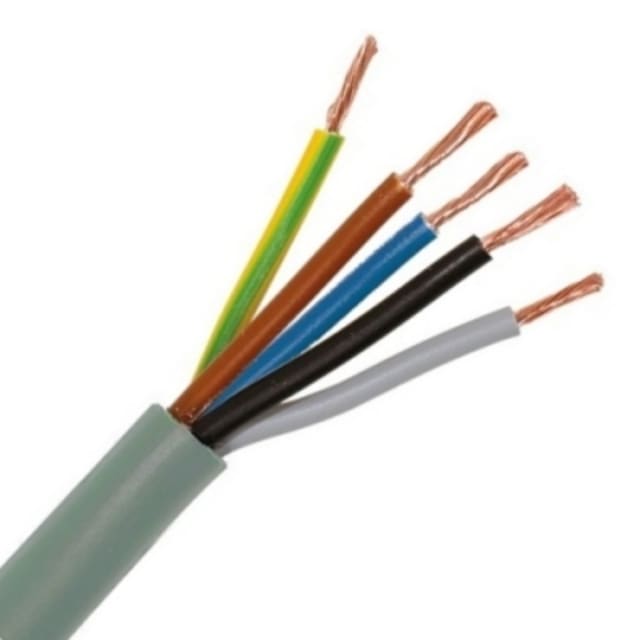

Câble souple PVC H05VV-F 5G4 mm² gris 500V 20305300506

Câble souple PVC H05VV-F 5G4 mm² gris pour raccordements électriques fixes ou mobiles

Ce câble souple H05VV-F 5G4 mm² gris est conçu pour les raccordements électriques nécessitant une bonne maniabilité, avec une structure ronde facile à intégrer dans de nombreux environnements d’installation. Sa composition en cuivre souple de classe 5 facilite le passage, le cintrage et le câblage dans les équipements, coffrets ou alimentations d’appareils demandant cinq conducteurs, dont un conducteur de protection.

Section 5G4 mm² adaptée aux circuits en 300/500 V

Avec ses 5 conducteurs de 4 mm², ce câble répond aux besoins de liaisons électriques où une section confortable est recherchée pour l’alimentation d’équipements ou de matériels nécessitant plusieurs conducteurs repérés. Sa tension nominale Uo/U de 300/500 V le destine aux usages courants en câble de raccordement PVC souple, avec une identification claire des conducteurs selon le marquage HD 308 S2, pratique pour limiter les erreurs au moment du branchement.

Âme cuivre souple et isolation PVC pour une mise en œuvre plus pratique

L’âme en cuivre nu associée à une construction souple de classe 5 apporte la flexibilité attendue pour les opérations de raccordement et de câblage. L’isolation des conducteurs en PVC, complétée par une gaine extérieure également en PVC, forme un ensemble cohérent pour les montages intérieurs où l’on attend un câble facile à manipuler, simple à dénuder avec l’outillage adapté et compatible avec des usages de raccordement d’appareils, de lignes d’alimentation et de liaisons techniques.

Gaine grise ronde pour un cheminement propre et lisible

Sa gaine extérieure grise et sa géométrie ronde en font un câble souple H05VV-F particulièrement pratique lorsque l’on recherche un passage propre dans les installations apparentes, les équipements ou les zones techniques. Le diamètre extérieur approximatif de 14,89 mm aide à anticiper le choix des presse-étoupes, passages de cloison, accessoires de maintien et réservations, afin d’obtenir une installation plus nette et mieux dimensionnée dès la préparation du chantier.

Présence d’un conducteur de protection pour les raccordements complets

La configuration 5G intègre un conducteur de protection, ce qui convient aux raccordements nécessitant une continuité de terre dans les ensembles électriques ou les appareils concernés. Cette construction évite de devoir ajouter un conducteur séparé et simplifie la lecture de l’installation au moment du câblage, de la maintenance ou du remplacement d’une liaison existante par un câble souple PVC de même famille.

Format 50 mètres pour atelier, chantier et maintenance

Conditionné en longueur de 50 m, ce câble H05VV-F 5G4 mm² convient aussi bien aux besoins d’installation qu’aux travaux de maintenance, de rénovation ou de préparation en atelier. Ce format permet de réaliser plusieurs longueurs sur mesure tout en conservant une réserve utile pour les adaptations de dernière minute. Avec un poids indicatif de 340 kg/km, il offre un bon repère pour anticiper la manutention et l’organisation du poste de travail.

Contraintes de pose et d’utilisation à prendre en compte

Pour préserver de bonnes conditions de mise en œuvre, il est important de respecter son rayon de courbure minimal de 7,5 fois le diamètre extérieur. Sa plage de température de service en usage statique de 0 à 70 °C doit également être prise en compte lors du choix du câble selon l’environnement d’installation. Ces éléments sont essentiels pour sélectionner un câble souple PVC H05VV-F 5G4 mm² cohérent avec les contraintes mécaniques et thermiques du projet.
