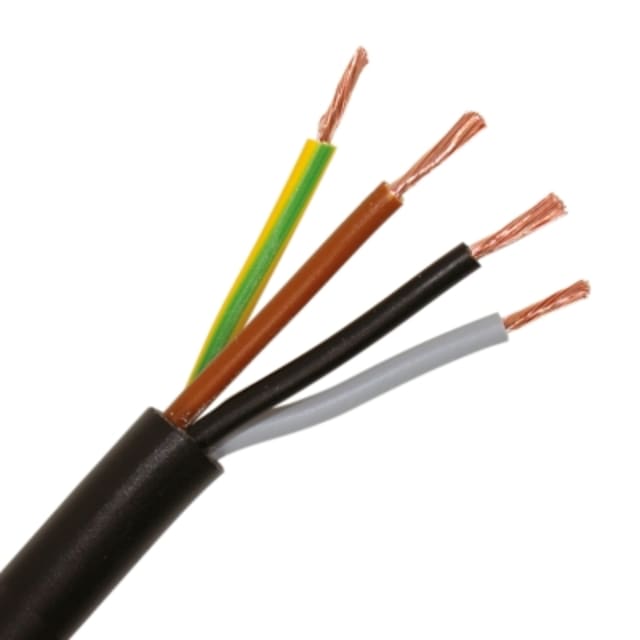

Câble de raccordement H05VV-F PVC noir 4G1,5mm² 500V

Câble souple H05VV-F 4G1,5 mm² pour raccordements électriques courants

Ce câble de raccordement H05VV-F PVC noir 4G1,5 mm² est conçu pour les liaisons électriques nécessitant souplesse, tenue mécanique adaptée à l’usage courant et repérage clair des conducteurs. Sa configuration 4G intègre 4 conducteurs dont un conducteur de protection, ce qui le rend particulièrement adapté aux raccordements d’équipements, d’appareils et d’installations demandant une alimentation avec terre. Son format en câble rond avec gaine extérieure lisse en PVC facilite la manipulation, le passage et l’intégration dans de nombreux environnements techniques.

Section 1,5 mm² et âme cuivre souple pour une mise en œuvre pratique

Avec une section nominale de 1,5 mm² par conducteur et une âme en cuivre de classe 5, ce câble souple offre une bonne maniabilité lors du câblage. Cette construction facilite les raccordements dans les coffrets, appareils, luminaires ou ensembles mobiles où un câble rigide serait moins adapté. Le conducteur en cuivre nu associé à une isolation PVC permet d’obtenir un câble pensé pour les usages de raccordement en intérieur, avec un comportement souple appréciable au tirage, au façonnage et au passage dans les zones de connexion.

Présence du conducteur de protection pour les équipements à raccorder avec terre

La désignation 4G1,5 mm² signifie que le câble comporte quatre conducteurs, dont un conducteur de protection. C’est un point essentiel pour le raccordement d’équipements qui exigent une continuité de terre dans l’installation. Le marquage des conducteurs selon HD 308 S2 améliore l’identification au moment du câblage, limite les risques d’erreur de raccordement et fait gagner du temps lors des opérations d’installation, de maintenance ou de remplacement.

Isolation et gaine PVC noire pour un usage de raccordement propre et polyvalent

L’isolation des conducteurs en PVC et la gaine extérieure noire en PVC apportent une finition homogène et une bonne lisibilité du câble dans de nombreuses installations. La géométrie ronde et le diamètre extérieur approximatif de 9,65 mm permettent une intégration cohérente dans les cheminements prévus pour les câbles souples de cette catégorie. La couleur noire est souvent recherchée lorsque l’on souhaite une présence visuelle discrète sur les équipements, les liaisons apparentes ou certaines applications de raccordement technique.

Tension nominale 300/500 V pour les applications compatibles H05VV-F

Ce câble H05VV-F est donné pour une tension nominale Uo/U de 300/500 V. Il convient ainsi aux applications compatibles avec cette désignation, notamment pour le raccordement d’appareils et de matériels électriques dans le respect des conditions d’utilisation prévues pour ce type de câble souple sous gaine PVC. Ce positionnement en fait une solution adaptée lorsque l’on recherche un câble de raccordement souple 4 conducteurs avec terre, en 1,5 mm², pour des montages propres et techniquement cohérents.

Souplesse maîtrisée avec rayon de courbure adapté à l’installation

Grâce à sa construction souple, ce câble se prête bien aux cheminements qui demandent de la flexibilité lors de la pose. Son rayon de courbure minimal est indiqué à 7,5 fois le diamètre extérieur, ce qui aide à préserver la géométrie du câble au moment de l’installation. Cette donnée est utile pour préparer un passage en goulotte, en coffret, derrière un appareillage ou dans un volume réduit, tout en conservant une mise en œuvre nette et sans contrainte excessive sur les conducteurs.

Conditionnement en rouleau de 100 m pour chantier, atelier ou stock atelier

Le conditionnement en rouleau de 100 mètres répond aussi bien aux besoins des professionnels qu’aux approvisionnements techniques pour atelier ou maintenance. Il permet de préparer plusieurs longueurs de câble à partir d’une même bobine, tout en conservant une référence homogène sur l’ensemble du chantier. Avec un poids indicatif de 127 kg/km, ce câble reste cohérent pour les opérations de coupe, de préparation et de distribution sur poste de travail ou sur site d’installation.

Plage de température statique et caractéristiques utiles au choix du bon câble

Pour le choix du câble, les données techniques essentielles sont clairement identifiées : température de service statique de 0 à 70 °C, diamètre extérieur approximatif de 9,65 mm, âme cuivre souple classe 5, 4 conducteurs avec terre et gaine PVC noire. Ces éléments permettent de valider rapidement la compatibilité du produit avec un besoin de câble VTMB H05VV-F 4G1,5 mm² destiné au raccordement d’équipements électriques, lorsque la souplesse, le repérage des conducteurs et le format rond sont des critères déterminants.
