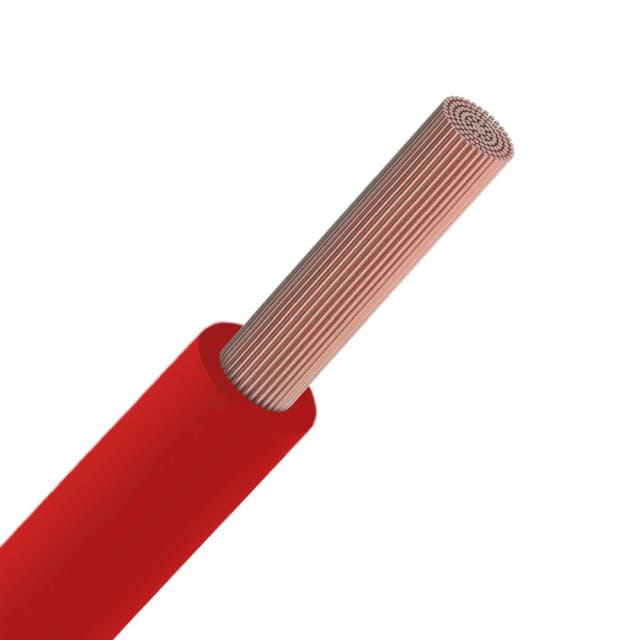

Fil électrique souple H07V-K PVC rouge 1,5 mm² Eca
54.22€ HTVA
En rupture de stock
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
Un fil souple de confiance pour vos installations électriques
Le fil électrique souple H07V-K PVC rouge 1,5 mm² Eca est conçu pour répondre aux besoins courants de câblage en tableau, en armoire ou en installation intérieure, lorsque l’on recherche un conducteur souple, fiable et facile à mettre en œuvre. Sa section de 1,5 mm² et sa classe 5 souple facilitent le passage dans les gaines, les coffrets et les chemins de câbles, tout en offrant une bonne maniabilité au tirage et au raccordement.
Sa couleur rouge permet une identification visuelle claire du conducteur dans les montages où le repérage est important. Avec sa tension nominale de 450/750 V, ce fil est adapté à de nombreuses applications électriques courantes nécessitant un conducteur PVC souple de série H07V-K.
Les points clés du H07V-K 1,5 mm² rouge
Conducteur en cuivre souple, classe 5, pour une excellente flexibilité. Isolation PVC pour un usage courant en installation électrique. Section nominale 1,5 mm², adaptée aux petits circuits et au câblage de commande selon les règles de l’installation. Couleur rouge pour le repérage rapide du conducteur. Réaction au feu Eca selon EN 13501-6. Tension nominale Uo/U : 450/750 V. Bobine de 100 m, pratique pour les chantiers et les installations répétitives.
Un câble souple pensé pour le câblage et le repérage
Le H07V-K est un fil d’installation souple particulièrement apprécié pour sa facilité de pose. Son âme en cuivre nu de classe 5 lui confère une bonne souplesse, utile dans les armoires électriques, les coffrets, les tableaux de répartition et les installations où les raccordements sont nombreux. La gaine PVC assure une isolation adaptée aux usages standard en matériel électrique intérieur.
La teinte rouge permet d’identifier rapidement une phase, un retour ou tout autre conducteur selon votre méthode de câblage et les habitudes de repérage de l’installation. Cela contribue à un travail plus lisible, plus propre et plus simple à maintenir dans le temps.
Applications typiques
Câblage de tableaux et coffrets électriques. Raccordement de circuits de commande et de contrôle. Passage en gaine, en goulotte ou dans les enveloppes d’appareillage. Repérage des conducteurs dans les installations domestiques, tertiaires ou techniques. Montages nécessitant un conducteur souple facile à dénuder et à raccorder.
Caractéristiques techniques
Type : fil électrique souple H07V-K Couleur : rouge Section nominale : 1,5 mm² Âme : cuivre Classe de construction de l’âme : classe 5 souple Isolation : PVC (polyvinylchloride) Tension nominale Uo : 450 V Tension nominale U : 750 V Classe de réaction au feu : Eca Température maximale admissible du conducteur : 70 °C Diamètre extérieur approximatif : 3 mm Rayon de courbure minimal : 4 x diamètre Longueur de bobine : 100 m Poids : 19 kg/km
Conseils de choix et de pose
Pour sélectionner le bon conducteur, il est essentiel de respecter la section, la tension nominale et les conditions de pose prévues par votre installation. Ce fil H07V-K 1,5 mm² convient lorsque cette section est requise par le circuit à réaliser. Son format souple facilite les raccordements dans les espaces réduits, mais il doit être installé dans le respect des règles de l’art et des prescriptions applicables.
Lors du montage, la plage de température indiquée pour la manutention et l’installation doit être prise en compte afin de préserver la qualité de pose. Après installation, le câble supporte des températures compatibles avec son usage courant, sans vibration, dans les limites annoncées.
Références pour éviter toute confusion
Ce produit correspond à la série H07V-K et aux références 5419536 / H07V-K1,5R-ECA R 100. Ces éléments facilitent l’identification du bon modèle, notamment lorsqu’il existe plusieurs sections ou couleurs dans la même gamme.
Pourquoi choisir ce fil électrique
Le fil électrique souple H07V-K PVC rouge 1,5 mm² Eca est une solution fiable pour les professionnels comme pour les installations soignées exigeant un conducteur simple à poser, bien identifié et compatible avec un grand nombre d’usages de câblage intérieur. Sa souplesse, sa section standard et sa bobine de 100 m en font un choix pratique pour travailler proprement, avec une bonne continuité de montage et un repérage visuel efficace.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Matériau de l'âme | cuivre |
|---|---|
| Matériau de recouvrement du conducteur | nu |
| Classe de construction de l'âme | Classe 5 = souple |
| Section nominale du conducteur | 1.5 mm² |
| Isolation du conducteur | Polyvinylchloride (PVC) |
| Identification du conducteur | couleur |
| Couleur du conducteur | rouge |
| classe de réaction au feu selon EN 13501-6 | Eca |
| Tension nominale U | 750 V |
| Tension nominale Uo | 450 V |
| Poids | 19 kg/km |
| Diamètre extérieur approx. | 3 mm |
| Rayon de courbure min. (x * diamètre) | 4 |
| Longueur rouleau/bobine | 100 m |
| Température max. admissible du conducteur | 70 °C |
| température extérieure admissible du câble lors du montage/de la manutention | 5...50 °C |
| température extérieure admissible du câble après montage sans vibration | -5...70 °C |
Produits de la même série que le produit consulté
Ce fil électrique souple H07V-K 1,5 mm² peut-il être utilisé pour un câblage fixe en tableau ou en armoire ?
Oui, ce type de fil souple est adapté au câblage fixe interne d’un tableau ou d’une armoire, à condition de respecter les règles de pose, le repérage des conducteurs et les accessoires adaptés au souple, comme les embouts de câblage si nécessaire.
Faut-il utiliser des embouts sur ce fil souple avant raccordement ?
C’est fortement recommandé dès qu’un bornier ou une connexion est prévue pour un conducteur souple. Les embouts limitent l’éparpillement des brins et améliorent la tenue du serrage.
Peut-on passer ce fil dans une gaine ou une canalisation ?
Oui, ce type de fil est couramment installé dans une gaine, une goulotte ou un conduit, à condition que la mise en œuvre respecte les règles de l’installation électrique et que le cheminement protège correctement le conducteur.
Ce fil rouge peut-il servir à repérer une phase ou un retour de commande ?
Oui, la couleur rouge est souvent utilisée pour le repérage dans les installations, notamment pour identifier un conducteur de commande ou un circuit particulier. Il faut toutefois respecter le code couleur et les habitudes de repérage du chantier.
Ce fil souple est-il facile à raccorder dans les appareils et borniers ?
Oui, sa classe souple facilite le passage et le câblage dans les coffrets, appareils et boîtiers. Pour un serrage fiable, il est préférable d’utiliser des bornes compatibles avec les conducteurs souples ou des embouts.
Peut-on utiliser ce fil pour un remplacement ou une extension de câblage existant ?
Oui, s’il s’agit d’un câblage compatible en section, en tension et en mode de pose. Avant remplacement, il faut vérifier la compatibilité avec l’installation en place, l’environnement et les appareils raccordés.
