Récepteur LED RF PWM 12-36V 4x5A SR-1009PD

Récepteur LED RF PWM 12-36V pour pilotage multicanal

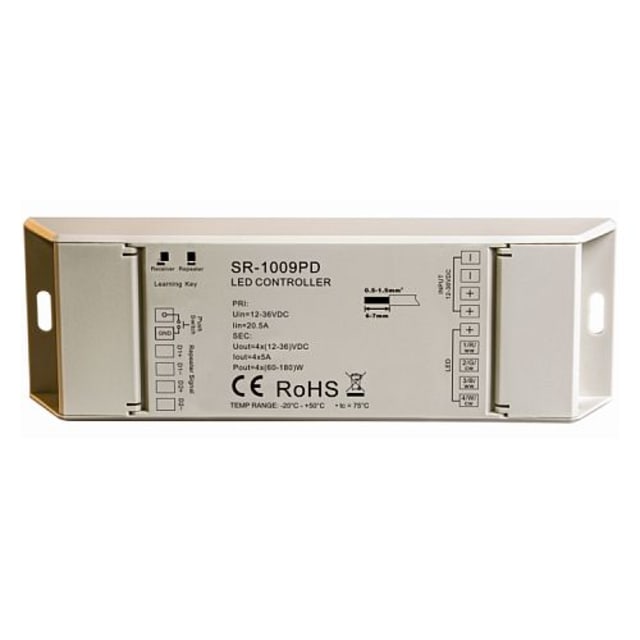

Le SR-1009PD est un récepteur LED RF PWM conçu pour le pilotage de rubans LED en tension constante sur une plage de 12 à 36 V. Sa configuration 4 canaux permet de gérer différentes applications d’éclairage décoratif ou technique selon le type de ruban utilisé : monochrome, bi-couleur, RGB ou RGBW. Il constitue une solution adaptée lorsque l’on souhaite ajouter une réception radio à une installation LED basse tension tout en conservant une commande précise et souple.

Architecture 4 canaux 5 A pour installations LED en 12 à 36 V

Chaque canal délivre jusqu’à 5 A, avec une sortie PWM sur 4 voies, ce qui permet d’alimenter des charges LED significatives en 12, 24 ou 36 V selon la configuration retenue. Cette réserve de courant convient particulièrement aux rubans LED nécessitant plusieurs canaux de couleur ou de blanc. En usage 4 canaux, le récepteur s’intègre facilement dans des installations RGBW ou CCT évoluées, tout en gardant une logique de câblage claire pour l’installateur.

Extension de zone avec fonctionnement maître esclave

Ce récepteur est particulièrement intéressant pour l’extension d’une installation existante. Il est prévu comme récepteur additionnel pour certains kits de variation et de gestion couleur, avec une fonction maître/esclave sur liaison 2 fils. Cette architecture permet d’ajouter des zones ou de synchroniser plusieurs récepteurs lorsque la puissance ou la longueur des rubans LED impose de répartir les charges. C’est un vrai avantage pour les projets d’éclairage linéaire, corniches, meubles, vitrines ou ambiances architecturales demandant une diffusion homogène sur plusieurs segments.

Commande radio RF et variation par modulation PWM

Le SR-1009PD fonctionne en radiofréquence et pilote l’éclairage par modulation PWM, avec une fréquence annoncée selon les sources produit autour de 750 Hz à 1,2 kHz. Ce mode de pilotage est adapté à la variation d’intensité et au contrôle des couleurs sur rubans LED à tension constante. Le produit est de type statique et non programmable, ce qui simplifie son intégration lorsque l’objectif est de disposer d’un contrôle direct, stable et rapide, sans scénario embarqué ni paramétrage complexe.

Format compact pour montage en saillie en intérieur

Avec un boîtier en matière synthétique de 166 mm de long, 53,4 mm de large et 23 mm de haut, ce récepteur LED RF PWM reste facile à loger dans de nombreux environnements techniques. Il est prévu pour un montage en saillie et ne convient ni au rail DIN ni à l’encastrement. Son indice de protection IP20 le destine à une pose en intérieur, dans un volume protégé, par exemple derrière un habillage, dans un meuble, une gorge lumineuse ou une zone technique dédiée à l’éclairage LED.

Une solution adaptée aux rubans LED monochromes, CCT, RGB et RGBW

Grâce à ses 4 canaux de couleur, ce contrôleur LED couvre plusieurs usages avec un seul appareil. Il peut convenir à une installation de ruban monochrome, à une gestion de blancs chaud/froid, ou à des configurations RGB et RGBW lorsque plusieurs sorties doivent être pilotées simultanément. Cette polyvalence évite de multiplier les références dans les projets d’éclairage et facilite le choix d’un récepteur compatible avec différentes typologies de bandeaux LED basse tension.

Un choix pertinent pour les extensions et répartitions de puissance

Dans une installation LED où la distance, la puissance totale ou le nombre de zones impose une distribution plus structurée, le SR-1009PD apporte une réponse pratique. Il permet d’étendre un système existant sans changer toute l’architecture de commande, tout en conservant une gestion cohérente des canaux. Pour l’intégrateur comme pour le professionnel du matériel électrique, c’est un récepteur particulièrement utile dès qu’il faut du 4 canaux PWM en 12-36 V, avec commande RF, montage en saillie et possibilité de fonctionnement maître/esclave.
